DB15公头D-sub连接器结构设计

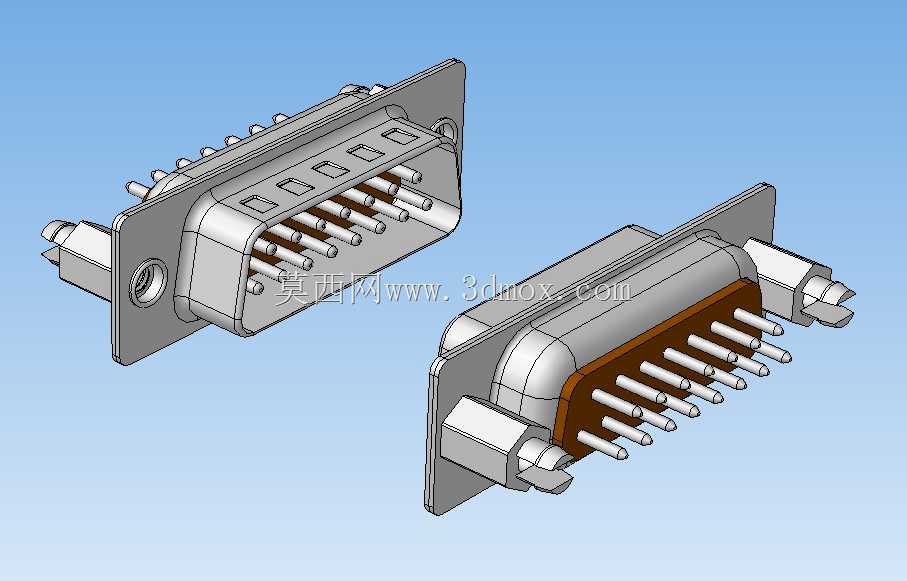

　　在工业控制、通讯设备、测试仪器的内部布线场景里，D-sub系列连接器是应用极广的板端/线端互连部件，本次呈现的DB15F（M）公头连接器，针对高密度信号传输场景做了结构优化，适配多类需要15针信号通路的设备互连需求。从实际使用场景来看，这类连接器常出现在老式工控机的串口扩展、工业传感器信号集线、测试仪器的信号输入输出端口，部分老式显示设备的VGA接口也采用同结构的15针D-sub设计，只是针脚定义存在差异，结构上具备很强的通用性。

　　设计过程中首先考虑的是安装适配性，金属外壳采用标准D型防呆结构，安装法兰上预留的固定孔位完全符合行业通用安装尺寸，不管是面板嵌入式安装还是PCB板直插焊接，都能和市面上同规格的安装基座、面板开孔完美匹配，不需要额外做安装位的定制修改。外壳采用锌合金压铸成型后做镀镍处理，既保证了结构强度，能承受日常插拔的侧向冲击力，也能提供良好的电磁屏蔽效果，减少外界电磁干扰对内部传输信号的影响，这一点在工业现场强电磁环境下尤为重要，能有效降低信号传输的误码率。

　　内部的绝缘基座采用耐高温热塑性工程塑料注塑成型，15根插针按照两排错落排布，每根插针的位置度公差控制在0.1mm以内，保证和母头对插时每根针都能精准对位，不会出现插针弯折、接触不良的问题。插针本身采用铜合金基材，表面做镀金处理，降低接触电阻的同时提升抗氧化能力，保证长期插拔使用后接触性能依然稳定，避免因为接触面氧化导致的信号衰减或者接触中断。绝缘基座和金属外壳之间设计了定位卡扣结构，装配后不会出现相对窜动，插针尾部的焊接端长度预留了足够的焊锡空间，不管是手工焊接还是波峰焊工艺，都能方便操作，不会出现焊锡流到接触端影响插拔的问题。

　　从安装边界来看，这款连接器的法兰安装孔中心距、插针伸出长度、外壳突出面板的高度都严格遵循通用D-sub连接器的尺寸规范，面板开孔只需要按照标准D型开孔尺寸加工即可，安装时可以搭配配套的螺丝固定，也可以选择卡扣式快速安装结构，适配不同的装配工艺需求。尾部的线缆端可以根据使用需求选择焊线式或者板接式结构，本次设计的结构预留了两种装配方式的兼容空间，设计人员可以根据实际的布线需求选择对应的装配方案，不需要重新修改外壳结构。

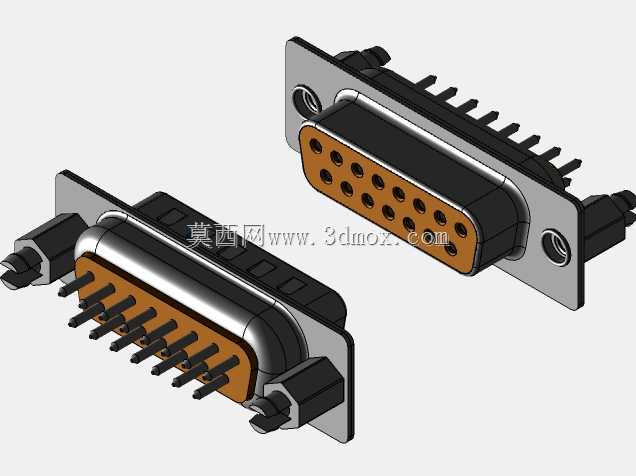

　　在实际选型使用时，需要注意这款连接器的额定电流、耐压参数符合常规低速信号传输的要求，不适合大电流功率传输场景，主要用于控制信号、数据信号的互连。结构设计上特意做了插拔导向结构，公头插入母头时，D型外壳会先完成对位引导，插针再逐步接触，避免斜插导致的插针损伤，正常使用寿命内可以承受数百次的插拔循环，满足设备日常维护、模块更换的使用需求。另外金属外壳上设计的接地引脚，可以和设备面板的接地端可靠连接，进一步提升屏蔽性能，在静电放电场景下能有效泄放静电，保护内部连接的电路不受损坏。
