集成制动功能的三菱直流伺服电机结构

　　在自动化产线的垂直轴传动、数控机床的进给轴抱闸、起重类小型提升机构的动力端，这类集成制动器的直流伺服电机是解决断电位置保持、防止负载下坠的核心动力部件，区别于普通无制动伺服，它不需要额外加装外置抱闸机构，能大幅缩减安装空间，适配结构紧凑的设备布局。从实际使用场景来看，普通伺服电机在断电后，受垂直负载重力、传动链反向力矩作用会出现轴端滑移，轻则造成加工工位偏移、物料定位失准，重则引发设备碰撞、工件坠落的安全事故，而集成式制动器的设计，就是在电机断电瞬间通过弹簧施压的摩擦副锁死输出轴，保持转子位置固定，通电后制动器线圈得电吸合摩擦片，解除锁止状态让电机正常运转，整套制动机构集成在电机尾端，不会额外增加轴端的安装长度，也不需要单独设计制动安装支架。

　　从结构设计思路来看，这款电机的主体沿用了常规直流伺服的定转子布局，定子采用高磁导率硅钢片叠压成型，嵌入高密度绕组保证转矩输出密度，转子采用内嵌磁钢结构，降低高速运转时的磁钢脱落风险，输出轴端采用高精度轴承支撑，保证径向跳动公差控制在微米级，满足精密传动的回转精度要求。制动器部分被整合在电机后端盖与编码器舱之间，摩擦片通过花键结构与转子轴联动，制动时制动盘在弹簧压力下与摩擦片紧密贴合，依靠摩擦力矩锁止转轴，设计时需要核算制动弹簧的预紧力，既要保证额定负载下的制动力矩冗余，也要避免制动力过大造成解锁时的线圈电流过载，同时制动器的摩擦副需要预留磨损补偿间隙，长期使用摩擦片磨损后仍能保证可靠锁止，不会出现制动力衰减。

　　外形尺寸与安装边界方面，这款电机采用方形安装法兰设计，法兰端的安装孔位遵循通用伺服的安装尺寸标准，可直接替换同功率等级的普通无制动伺服，不需要修改设备上的电机安装板开孔尺寸。电机本体的截面尺寸与同功率常规伺服保持一致，仅轴向长度比无制动版本增加了制动器模块的厚度，在做设备布局校核时，只需要预留尾端的轴向空间即可，不需要调整径向安装间隙。输出轴采用标准键槽结构，可适配同步带轮、联轴器、行星减速机等常规传动连接件，轴伸长度符合通用伺服的尺寸规范，不需要额外定制转接件。尾端的编码器舱与制动器模块做了一体化密封设计，防护等级满足车间常规工业环境使用要求，可抵御切削液飞溅、粉尘侵入，不需要额外加装防护外罩。接线部分将动力线、制动线、编码器线整合在尾端的侧出接线盒内，布线时可统一走设备拖链，避免多线分离造成的走线杂乱问题，接线端子采用防呆设计，现场接线时不会出现线序接反的问题。

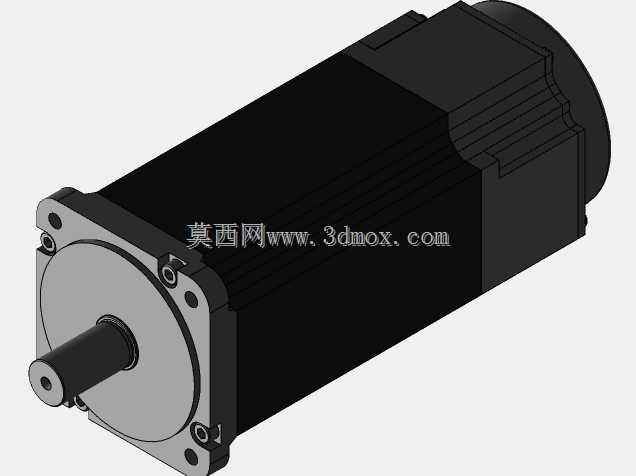

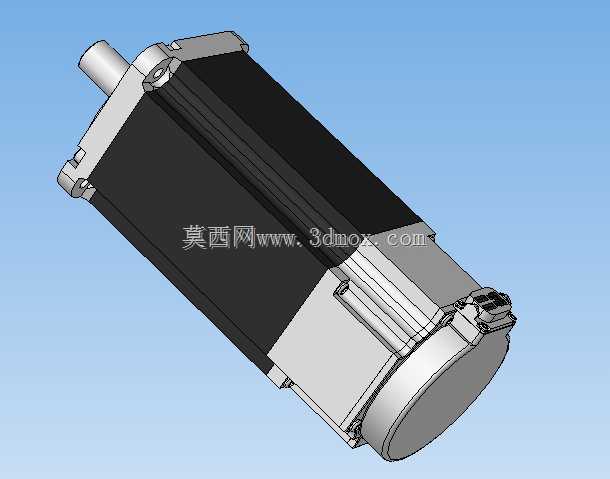

　　从功能特性上看，直流供电的架构让这款电机具备低速转矩大、响应速度快的特点，适配电池供电的移动自动化设备、低压直流驱动的专用装备，集成的制动器属于失电制动类型，即供电断开时自动锁止，符合工业设备的安全设计规范，即使设备出现意外断电、线路故障的情况，也能立刻锁止转轴，避免安全事故。在做三维建模时，需要重点还原制动器与电机主体的装配关系，包括摩擦片的花键配合间隙、制动弹簧的安装位置、后端盖的密封结构，同时要准确还原安装法兰的孔位坐标、输出轴的键槽尺寸、接线盒的出线方向，保证导出的工程图可直接用于安装板设计、传动部件干涉校核。建模过程中对电机外壳的散热筋结构做了简化还原，既保留了散热结构的外形特征，也避免了过多细碎特征造成的模型文件过大，方便在整机装配时调用，不会造成软件运行卡顿。
