带制动功能三菱HG系列交流伺服电机结构

　　这款带制动器的交流伺服电机，是自动化传动场景里实现高精度位置、速度控制的核心执行部件，在垂直轴传动、断电需保持位置的工况中应用极为广泛，比如数控机床的Z轴进给、桁架机械手的升降轴、自动化仓储堆垛机的提升机构、包装设备的牵引工位，都能见到这类带制动结构伺服电机的身影，它能在设备断电或者伺服使能断开的瞬间，通过内置制动器锁死输出轴，避免垂直负载因为自重下滑，防止工件坠落、机构撞机这类安全事故发生。

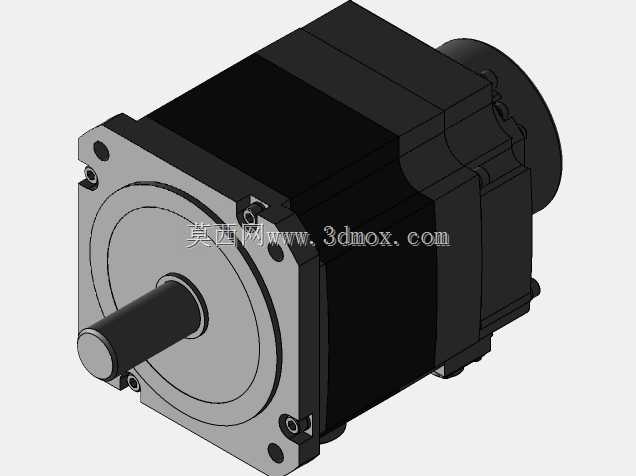

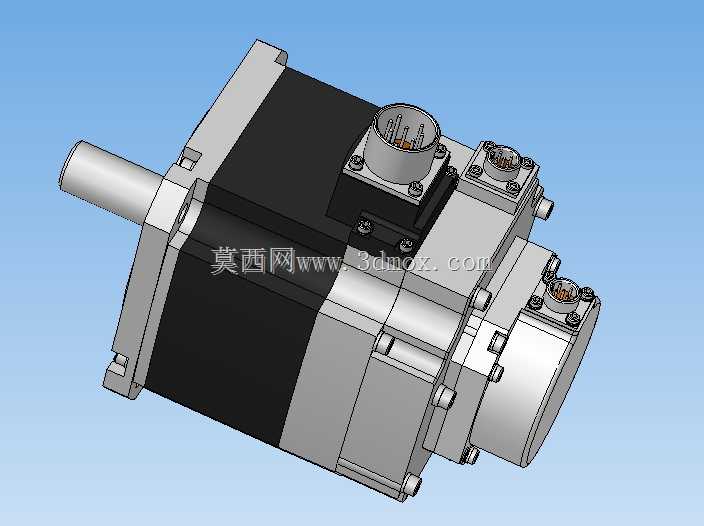

　　从结构设计来看，这款电机采用了定子、转子、后端编码器、内置失电制动器的集成化布局，输出轴采用标准圆柱轴伸搭配键槽结构，方便和联轴器、同步带轮这类传动件做同轴连接，轴伸的径向跳动、轴向窜动都控制在伺服传动要求的精度范围内，保证高速运转时的传动平稳性。电机本体的外壳采用方形端盖搭配分段式机座设计，机座表面做了散热筋结构优化，在持续额定扭矩输出的工况下，能通过增大散热面积把绕组产生的热量快速散出，避免电机过热触发过载保护。机身侧面预留的两个航空插头接口，分别对应动力线输入和编码器信号反馈，接口采用密封式结构设计，能满足车间常规工业环境的防尘防溅要求，接线时可以通过插头的防呆卡扣快速对位，避免接错线序导致的编码器损坏或者动力相序错误。

　　内置的制动器采用失电制动结构，也就是制动器在断电状态下通过弹簧压力压紧摩擦片实现轴系锁止，通电时电磁力吸合摩擦片解除制动，这种设计的优势是设备意外断电时制动功能自动触发，不需要额外的供电维持制动力矩，安全冗余度更高。制动器的摩擦片采用耐磨复合材料制作，能承受频繁启停时的制动冲击，同时制动间隙在出厂时已经做了精准调整，长期使用后也可以通过后端的调整螺钉补偿摩擦片的磨损量，不需要拆解电机本体就能完成维护。

　　在安装边界上，这款电机的安装法兰采用标准方形法兰定位，法兰止口的尺寸、安装孔的孔距都符合对应功率段伺服电机的通用安装尺寸规范，设备设计时如果选用同规格的安装尺寸，可以直接替换同功率段不同品牌的同规格带制动伺服电机，不需要重新修改安装板的开孔和止口尺寸。电机的总长控制在紧凑范围内，后端编码器和制动器的集成结构没有过多增加电机的轴向长度，在安装空间局促的设备内部，比如小型龙门模组的滑台驱动、多关节机器人的关节驱动位置，也能顺利完成布局安装。输出轴的负载承受能力经过校核，能满足直连传动下的径向、轴向负载要求，不需要额外增加支撑轴承座就能直接连接负载，简化了设备的传动结构设计。

　　从功能特性上，这款交流伺服电机搭配对应的伺服驱动器，可以实现位置模式、速度模式、扭矩模式三种控制方式切换，内置的高分辨率编码器能实时反馈转子的位置和转速，控制精度可以满足大部分中高端自动化设备的传动要求，比如在点胶设备的XYZ轴驱动、锂电设备的卷绕工位传动、3C电子组装设备的精密移载工位，都能实现平稳的加减速控制和精准的定位。制动器的响应时间控制在毫秒级，当伺服系统检测到异常或者断电信号时，制动器能快速动作锁死轴系，避免负载出现位移偏差，既保护了设备和工件的安全，也能减少故障复位后的位置重新校准工作量。

　　在做三维结构设计选型时，这款模型可以直接导入设备装配体中做干涉检查，核对安装法兰和设备安装板的配合尺寸，确认输出轴和传动部件的连接长度是否匹配，同时可以模拟电机接线时的线缆弯曲半径，预留足够的走线空间，避免实际装配时出现线缆和周边结构件干涉、电机安装孔和设备筋条位置冲突这类问题。模型还原了电机本体的所有外部结构细节，包括航空插头的位置、安装孔的沉头深度、散热筋的凸起尺寸、输出轴的键槽宽度和深度，在做设备布局设计时不需要额外测量实物尺寸，就能直接完成安装结构的设计，大幅缩短结构设计阶段的选型和绘图周期。
