750W伺服驱动300行程线性执行机构

　　这款带伺服驱动的线性执行机构，在3C电子装配生产线的点胶、螺丝锁付工位，以及光伏组件的排版移栽环节都有大量适配场景，不少做非标自动化集成的工程师在搭建单轴往复工位时，会优先选用这类集成度高的模组，省去自己拼接导轨、丝杠、电机座的调试时间。从实际使用角度看，它的核心作用是把伺服电机的旋转运动，通过内置的滚珠丝杠副转化为高精度的直线往复输出，300mm的额定行程刚好覆盖多数中小型自动化设备的单工位移动需求，不会因为行程过长导致模组刚性下降，也不会因为行程不足无法满足工位移动距离要求。

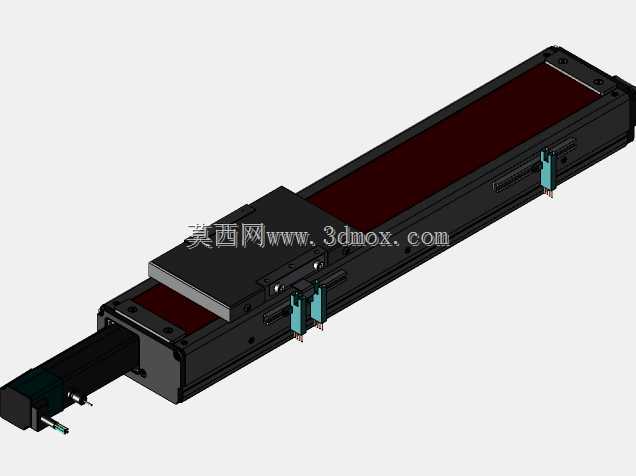

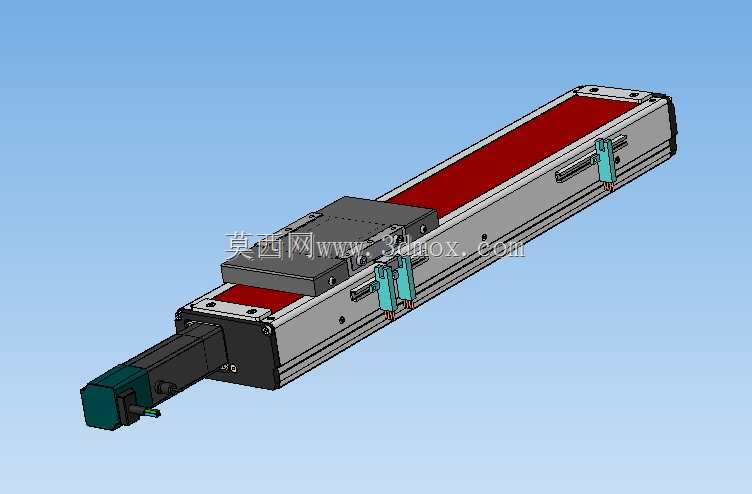

　　从结构设计逻辑来看，这款执行机构采用了全封闭的铝型材基座设计，基座本身经过时效处理消除内应力，作为整个模组的安装基准，上面集成了线性导轨的安装槽、丝杠支撑座的定位面，不需要额外加工安装基准面，用户只需要把基座底部的安装孔固定在设备台面上即可完成主体安装。滑台部分采用了和导轨滑块刚性连接的一体化滑块座，负载安装面加工有标准的螺纹孔阵列，方便直接固定工装夹具、作业末端，不需要额外转接板，减少了安装累计误差。驱动端采用了直连式的伺服电机安装结构，电机通过联轴器直接和丝杠端部连接，省去了同步带传动的间隙和张紧维护环节，传动刚性更强，响应速度更快，搭配750W的伺服电机，能够在额定转速下提供足够的推力，满足中等负载的高速往复移动需求。

　　安装边界方面，这款模组的整体截面尺寸控制得比较紧凑，宽度方向不会占用过多的设备安装空间，电机侧的伸出长度在选型时需要重点预留，尤其是在设备内部空间局促的场合，要提前核算电机尾部的接线空间和散热空间，避免安装时和其他部件产生干涉。滑台的运动极限位置两端都设计了硬限位挡块和缓冲胶垫，配合伺服电机的软限位设置，能够避免滑台超程脱轨，日常维护时只需要定期给导轨和丝杠加注润滑脂即可，全封闭的钢带防尘设计能够阻挡车间内的粉尘、碎屑进入模组内部，延长导轨和丝杠的使用寿命，在有少量切削液、粉尘的机加工上下料工位也能稳定运行。

　　从运动性能来看，这款执行机构的导轨采用了高组级别的线性导轨，预压等级设置为中等预压，既保证了运动的刚性，又不会因为预压过大导致运行阻力升高、电机负载变大，丝杠的导程选型兼顾了移动速度和定位精度，搭配伺服电机的编码器反馈，能够实现0.02mm级别的重复定位精度，满足多数装配、检测工位的精度要求。在实际选型搭配时，需要根据实际负载的重量、重心偏移量核算模组的允许负载，尤其是垂直安装使用的场合，要额外考虑带刹车的伺服电机配置，避免断电时滑台下坠造成设备损坏。模组侧面设计了传感器安装槽，可以直接安装槽型光电开关作为原点、正负限位的位置检测元件，不需要额外制作传感器安装支架，进一步减少了现场安装的加工工作量。
