齿形皮带末端打结夹持固定组件

项目分类:通用机械零部件 发布时间:2023-07-08 ID:696203
  • 齿形皮带末端打结夹持固定组件
  • 齿形皮带末端打结夹持固定组件

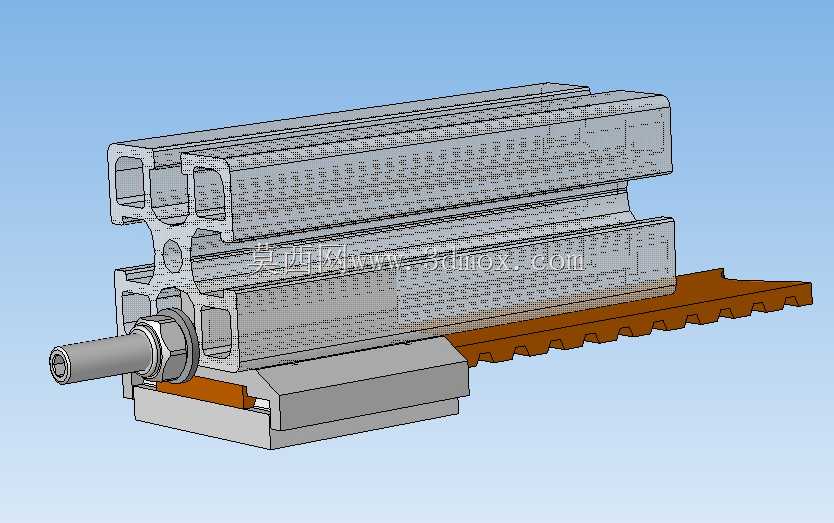

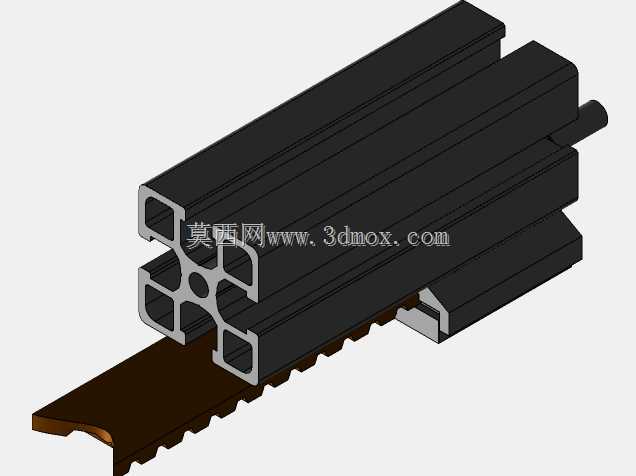

  在各类采用同步齿形带作为传动介质的线性执行机构、长距离输送模组、往复运动工位中,皮带的末端固定是直接影响传动精度、张紧可靠性、长期运行稳定性的核心结构节点,这套夹持固定组件正是针对齿形带末端打结锁紧的工况需求设计,区别于常规的齿形压板压合固定方式,该结构适配需要将皮带末端弯折打结后进行锁固的安装场景,能有效规避常规压板固定在高频往复、大负载启停工况下出现的皮带滑脱、齿根剪切断裂、张紧力衰减过快的问题。从结构设计逻辑来看,组件主体采用与配套线性导轨铝型材截面适配的安装基座,基座上加工有与齿形带齿形完全啮合的卡槽,当皮带末端绕过张紧轴完成打结弯折后,带体的齿面会完全嵌入基座的啮合卡槽内,配合外侧的压块实现齿面的全齿咬合锁紧,

  不会出现局部应力集中压伤皮带齿根的问题;端部的张紧调节轴穿入基座的轴孔内,通过轴端的锁紧螺母可以微调皮带的初始张紧力,调节行程覆盖常规安装场景下的张紧量需求,不需要额外增加张紧轮结构就能完成皮带的预紧安装。从安装边界来看,组件的整体外形完全贴合配套铝型材的安装槽尺寸,安装后不会突出型材的外轮廓,不会干涉模组上滑动的负载拖板、拖链以及周边的传感器安装位,组件的底部与型材的安装基准面完全贴合,安装时不需要额外加工适配的转接板,直接通过型材槽内的T型螺栓就能完成整体固定,安装孔位的间距匹配常规40系列、60系列工业铝型材的槽距标准,能直接适配市面上多数线性同步带模组的型材规格。实际应用场景中,这类夹持结构多用于长行程同步带输送机、

  龙门式移栽机构、纺织设备的往复排线机构、包装线的同步带推料工位,这类工况下皮带往往需要承受频繁的正反转启停、瞬时冲击负载,常规的平板压合固定方式仅靠摩擦力锁紧带体,在冲击负载下很容易出现皮带打滑移位,导致传动位置精度丢失,而这套带齿形啮合的打结夹持结构,除了压块提供的压紧摩擦力之外,带体打结后形成的弯折结构本身就能承担大部分的轴向拉力,加上齿形啮合的定位作用,即使在压块出现轻微松动的极端情况下,也不会出现皮带瞬间滑脱的安全事故。设计过程中充分考虑了皮带安装的操作便利性,压块与基座之间采用间隙配合的定位止口,安装时不需要额外对位,只需要将打结后的齿形带嵌入卡槽,扣合压块后锁紧固定螺栓即可完成皮带末端的固定,

  相比需要逐齿对位的常规压板结构,现场安装调试的效率能提升40%以上;同时压块的压紧面做了微齿形的防滑处理,但齿高控制在0.2mm以内,不会压入皮带的带芯层造成带体内部的强力层损伤,能有效延长皮带的整体使用寿命。组件的端部张紧轴采用台阶轴设计,轴肩位置直接抵靠基座的端面,张紧调节时不会出现轴的径向窜动,锁紧螺母采用防松的尼龙嵌件螺母,设备长期运行产生的振动不会导致螺母松动退牙,能长期保持初始的张紧力,减少日常运维的张紧调整频次。在结构强度校核层面,基座和压块的壁厚经过受力仿真验证,在承受两倍于额定皮带拉力的负载下,结构的最大变形量小于0.05mm,不会因为夹持结构的变形导致皮带啮合间隙变大,保证传动过程中位置精度的一致性;同时啮合卡槽的齿形公差按照同步带的啮合精度等级加工,齿面与皮带齿面的接触面积大于85%,运行过程中不会出现局部齿面应力过大导致的皮带异常磨损。
