带制动功能HG-RR353B_A三菱伺服电机结构

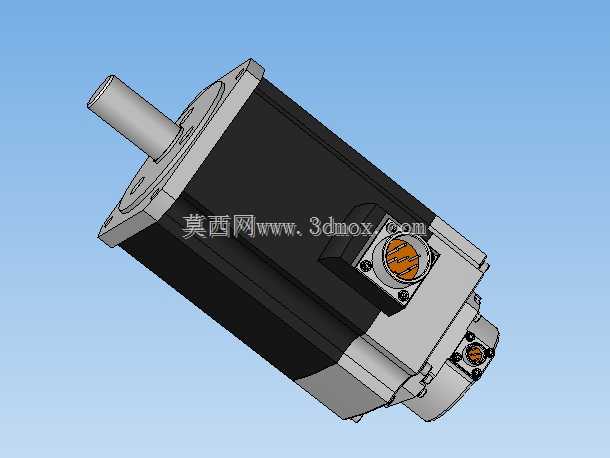

　　在自动化产线的垂直轴传动、数控机床进给轴、机器人关节驱动这类需要断电位置保持、快速制动响应的场景里，带制动器的交流伺服电机是核心执行部件，这款HG-RR353B_A三菱伺服电机的三维结构，完整还原了产品从安装接口到内部功能模块的全部设计细节，能直接用于设备选型阶段的干涉校验、安装布局模拟，也能作为伺服传动系统设计的参考样件。

　　从实际使用场景来看，这类带制动器的伺服电机，主要解决普通伺服电机断电后轴系受外力负载发生位移的问题——比如垂直布置的滚珠丝杠传动结构，断电后滑台受重力作用会下滑，普通伺服电机没有保持力矩，很容易出现撞机、位置偏移的故障，而集成的制动器在电机断电时会通过弹簧力抱紧电机轴，提供足够的保持力矩，锁住轴系位置，避免设备故障和安全隐患。在包装机械的封切工位、电子制造设备的贴装头升降轴、物流分拣线的摆轮驱动单元里，这类带制动的伺服电机应用占比很高，既要满足伺服系统高精度的位置、速度控制要求，又要兼顾断电状态下的安全保持功能。

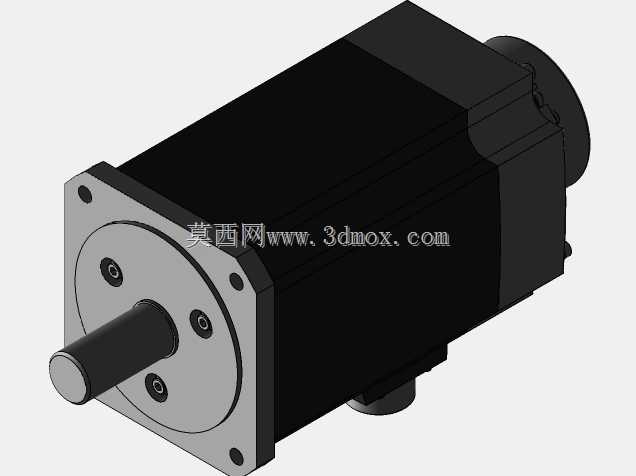

　　从产品功能特性来看，这款电机的结构分为几个核心模块：前端的输出轴采用标准的轴径与键槽设计，匹配常见的联轴器安装尺寸，前端法兰为方形安装法兰，止口尺寸符合三菱同功率段伺服电机的通用安装规范，能直接替换同系列无制动版本的电机，不需要修改安装板的加工尺寸。电机主体的定子壳体采用散热筋结构？不对，看三维模型的壳体是光滑的方形过渡结构，壳体表面做了平整的安装基准面，侧面预留了动力连接器与编码器连接器的安装位，两个连接器采用防呆的航空插头结构，分别布置在电机侧端的不同位置，避免接线时出现干涉，也方便现场布线时的线缆弯折整理。尾部集成的制动器模块和电机后端盖做了一体化设计，没有额外突出过多的安装尺寸，尽可能压缩了电机的总长度，适配设备内部狭小的安装空间。

　　设计思路上，这款电机的结构充分考虑了工业现场的安装兼容性与维护便利性：输出轴的轴伸长度、键槽尺寸、法兰安装孔的位置度，都严格遵循通用伺服电机的安装尺寸标准，用户在做设备升级或者故障替换时，不需要重新设计安装结构，直接拆装即可完成替换。制动器的控制回路和电机动力回路做了分离设计，在三维结构里能看到制动器的接线和电机动力线、编码器线分别走独立的走线槽位，避免强电干扰编码器的信号传输，保证位置反馈的精度。电机的端盖连接螺栓采用均匀分布的布置方式，既保证了壳体连接的刚性，又能在拆解维护时均匀受力，避免端盖变形影响轴承的同轴度。

　　从外形尺寸与安装边界来看，这款电机的方形法兰边长、轴伸直径、安装孔间距都有明确的设计边界，在做三维布局时，需要预留出电机侧面连接器的插拔空间，尤其是动力连接器和编码器连接器的尾部线缆弯折半径，不能和周边的机架、线槽、其他传动部件发生干涉；电机尾部的制动器模块虽然和端盖一体化设计，但还是要预留至少10mm的散热间隙，保证长时间运行时制动器的热量能正常散出，避免过热导致制动力矩衰减。输出轴的配合公差采用过渡配合设计，和联轴器安装时需要保证轴和联轴器孔的同轴度误差在0.02mm以内，避免高速运行时出现轴系振动，影响轴承使用寿命。另外，电机的安装法兰面和设备安装板之间需要保证平面度不大于0.05mm，防止安装时电机壳体受挤压变形，导致定子和转子之间的气隙不均匀，出现运行异响、力矩波动的问题。

　　在实际建模还原的过程中，能发现这款电机的细节设计非常贴合工程实际：比如输出轴的端面做了中心孔设计，方便加工时的定位装夹，也能在安装拆卸联轴器时用顶丝或者拉马顺利拆卸，不会损伤轴面；连接器的防护等级匹配工业现场的使用要求，插头位置做了密封圈安装槽，能防止切削液、粉尘进入连接器内部造成接触不良；制动器的手动释放螺栓在端盖上预留了操作孔，在设备调试或者断电故障时，可以通过手动释放螺栓解除制动，方便转动轴系调整设备位置，不需要额外拆解电机部件。这些细节设计都体现了工业级伺服电机在实际使用中的实用性考量，不是单纯追求外观的规整，而是从安装、维护、使用全流程做了适配。
