带制动功能的三菱交流伺服电机结构

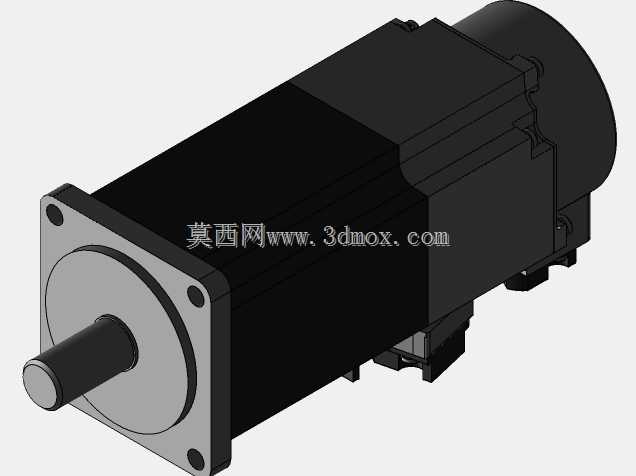

　　在自动化产线的垂直轴传动、需要快速停机定位的工位、断电后需防止负载下坠的场景中，普通伺服电机往往无法满足安全与定位精度要求，带制动器的交流伺服电机正是针对这类工况开发的核心传动执行部件。这款HG-KR43BJ_A三菱伺服电机的三维结构，完整还原了实际产品的所有装配细节，从前端法兰安装面、输出轴轴伸、键槽结构，到后端的制动器模块、动力与编码器接线座、线缆引出方向，都按照实物的装配关系做了等比例还原，能直接用于设备布局阶段的干涉检查、安装空间校核。

　　从实际应用场景来看，这类带制动器的伺服电机常被用在数控设备的Z轴升降、桁架机械手的垂直移动轴、自动化仓储的提升机构、印刷设备的张力控制辊筒驱动等位置，这些场景一旦出现驱动断电，负载会在重力作用下产生位移，轻则造成工件报废、定位偏移，重则引发设备碰撞、人员安全事故，内置的失电制动器会在驱动断电的瞬间抱死电机转子，将输出轴锁止在当前位置，避免意外位移的发生。

　　从功能特性上看，这款电机的制动器为失电制动结构，也就是制动器供电时摩擦片分离，电机可正常运转，制动器断电时弹簧压紧摩擦片，实现转子锁止，这种结构的安全冗余度更高，符合工业设备的安全设计规范。电机本体采用方形法兰安装结构，法兰端的四个安装孔位置、止口尺寸都严格遵循对应功率段伺服电机的行业通用安装尺寸，可与同规格的其他品牌伺服电机实现安装互换，降低设备改型的设计成本。输出轴端设计有标准平键键槽，可通过联轴器、同步带轮、齿轮等传动件与负载连接，轴伸长度、轴径尺寸都匹配常规传动件的安装孔径范围，不需要额外做轴的改制。

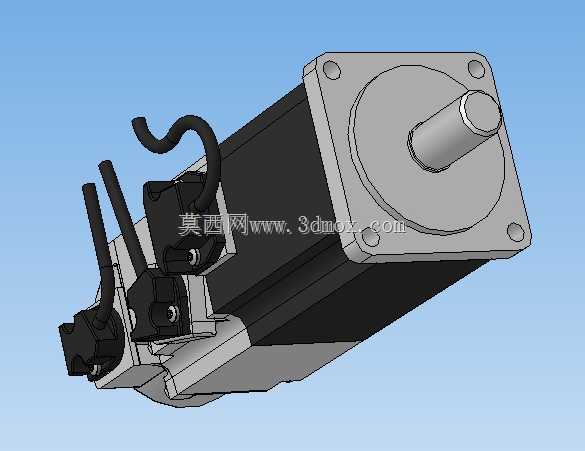

　　从设计思路层面还原这个三维模型时，需要重点区分电机本体、编码器模块、制动器模块、接线组件几个独立的装配单元：电机定子与转子部分为核心动力输出单元，布置在机壳内部；制动器模块布置在电机非输出端，也就是后端盖位置，制动摩擦片与电机转子同轴连接，制动线圈通电时产生电磁吸力克服弹簧压力，让摩擦片脱离锁止状态，线圈断电后弹簧压力释放，摩擦片压紧实现制动；编码器模块布置在制动器的后端，用于实时反馈转子的位置、转速信号，为伺服驱动器提供闭环控制的反馈数据；动力线与编码器线的接线座采用侧出式设计，线缆引出方向与电机轴线垂直，能缩减电机轴向的安装占用空间，适配安装空间局促的设备布局场景。

　　在做设备布局设计时，需要重点关注这款电机的几个安装边界尺寸：首先是前端法兰的方形轮廓尺寸，要预留足够的法兰安装固定空间，四个安装螺栓的操作空间不能被周边结构件遮挡；其次是电机本体的外径尺寸，要注意电机周向不能与设备的机架、走线槽、其他传动部件产生干涉，尤其是接线座侧出的位置，要预留线缆弯折的半径空间，避免线缆过度弯折造成芯线断裂；第三是输出轴的轴伸长度，选配联轴器时要匹配轴伸长度，避免联轴器顶到前端盖或者轴伸插入深度不足导致传动打滑；最后是后端的编码器与制动器模块的轴向尺寸，要注意电机尾部不能紧贴设备壁板，预留出编码器接线、制动器接线的插拔操作空间，同时要预留一定的散热空间，避免电机长时间运行时热量堆积造成过热报警。

　　在实际选型搭配时，还要注意制动器的供电电压与伺服驱动器的制动输出端口匹配，这款电机的制动器为直流供电，接线时要区分正负极，避免接反导致制动器无法正常释放。另外制动器的静摩擦转矩要匹配负载的最大静转矩，尤其是垂直轴应用场景，要保证制动转矩大于负载折算到电机轴的转矩，还要预留足够的安全系数，避免长期使用后摩擦片磨损导致制动力矩不足。模型中还原的制动器手动释放结构，在设备调试、断电应急移动轴的时候，可以通过手动释放杆解除制动，方便手动调整负载位置，这个结构的位置在电机后端，布局时也要预留手动操作的空间，避免被周边结构挡住无法操作。

　　从结构细节来看，电机机壳表面设计有轴向的散热筋，能增加机壳的散热面积，提升电机长时间运行的散热能力，建模时这些散热筋的尺寸、间距都与实物一致，在做热仿真分析时可以直接导入模型做散热边界的模拟。接线座的防护等级满足工业现场的使用要求，线缆接口处设计有防水密封结构，模型中还原了接线座的安装螺纹孔、密封槽结构，可用于后续设计定制的接线防护罩、走线拖链连接结构。前端盖的油封安装位也做了细节还原，能清晰看到油封的装配位置，在做传动端密封结构设计时可以参考这个位置的尺寸，避免外部的切削液、粉尘进入电机内部造成轴承损坏。
