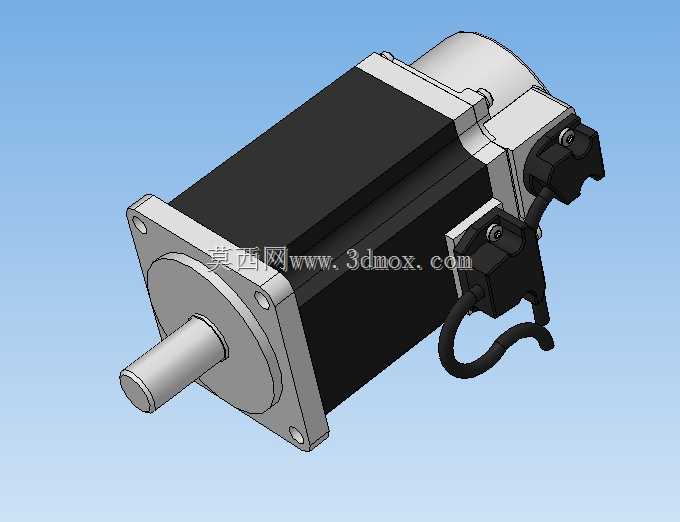

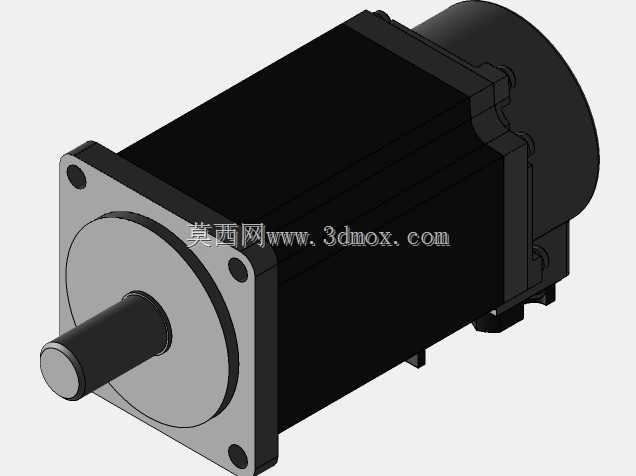

三菱HG-KR43J交流伺服电机三维结构

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与选型需求搭建，没有多余的装饰性结构，所有特征都对应实体产品的功能边界。从应用场景来看，这类小功率伺服电机广泛覆盖3C电子装配设备、小型数控雕铣机、包装线分度机构、纺织机械送经辊驱动、AGV小车转向执行端等对位置控制精度有要求的工位，相比普通异步电机，它能实现毫秒级的响应速度，在0.1r/min到额定转速区间都能输出稳定扭矩，不会出现低速爬行的问题，这也是很多精密传动场景优先选伺服而非步进电机的核心原因。

　　从实际用途出发，这个模型完整还原了电机的动力输出、接线防护、安装定位三个核心功能模块：前端的输出轴采用标准轴径配合键槽结构，能直接通过联轴器连接滚珠丝杠、同步带轮或者行星减速机输入端，轴伸长度刚好匹配常规法兰式联轴器的锁紧行程，不会出现轴顶到联轴器内壁或者配合长度不足打滑的问题；机身侧面的两个接线座分别对应动力线与编码器线接口，模型里还原了接头的卡扣锁紧结构与线缆出线的弯曲半径预留空间，实际布线时不会因为线缆弯折角度过大导致内部芯线断裂，接线座的防护凸台也能避免车间内的切削液、粉尘直接渗入接线端子造成短路。

　　设计思路上，整个电机的结构遵循伺服产品的成熟布局：定子部分采用方形机壳设计，相比圆形机壳更便于安装时的平面定位，四个安装角的沉头孔位置严格对应40法兰伺服的标准安装孔距，不管是直接固定在设备安装板上，还是搭配减速机法兰转接，都不需要额外做转接板；后端的编码器外壳与机身采用止口配合定位，能保证编码器码盘与电机转子的同轴度控制在0.02mm以内，避免因为装配偏心导致的编码器读数误差，进而影响位置控制精度；机身表面的散热筋结构没有做夸张的造型，完全按照实际散热需求布置，在额定负载连续运行时，能通过自然对流将机身温度控制在绝缘等级允许的范围内，不需要额外加装散热风扇，减少了故障点。

　　外形尺寸与安装边界方面，模型的所有尺寸都严格对应实物的安装公差要求：前端法兰的定位止口直径公差带取H7级，和设备安装孔的配合间隙控制在0.02mm以内，能保证电机输出轴与被驱动部件的同轴度，减少运行时的径向跳动；机身总长控制在同功率段电机的常规尺寸范围内，在做设备布局时，不需要额外预留多余的安装空间，接线侧预留的150mm线缆弯曲空间也在模型里做了示意，能避免结构设计时出现线缆和周边机架干涉的问题；底部的安装面平面度要求控制在0.03mm以内，安装时不需要额外加调整垫片就能保证电机的水平度，减少轴承的额外径向载荷，延长电机的使用寿命。

　　从结构细节来看，模型里还原了电机后端的手动释放刹车结构（对应带刹车版本的扩展接口），在设备断电需要手动调整轴位时，能直接扳动释放杆解除刹车锁定，不需要额外给电机通控制电；输出轴的轴承位结构也做了完整还原，前后端分别采用深沟球轴承与角接触轴承搭配的布局，能同时承受径向负载与少量的轴向负载，在驱动垂直安装的丝杠时，能承受一定的轴向外力，不会出现轴窜动的问题。整个模型的所有倒角、圆角都和实物一致，没有建模时常见的尖锐棱角，也没有遗漏安装时需要用到的工艺特征，不管是做设备的整机装配仿真，还是做安装干涉检查，都能直接调用，不需要再做结构修正。
