D-sub型11针板端弯插连接器结构

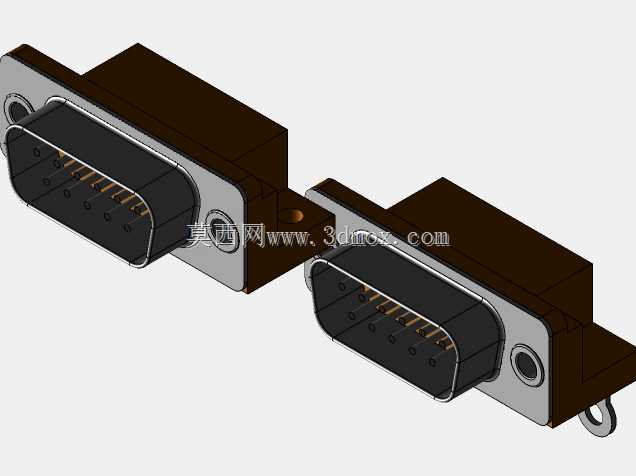

　　这类11针D-sub结构的板端连接器，日常多在工业控制机箱、老旧通讯设备、工控IO接口板上见到，属于板对设备线缆连接的常用接插部件，主要作用是实现机箱内部PCB板与外部线缆的信号、小功率电源的稳定连通，避免接线时出现错接、虚接的问题，同时依靠金属外壳的屏蔽结构，降低外界电磁干扰对传输信号的影响。从结构设计来看，该款连接器采用弯式插针布局，插针尾部为90度弯折设计，适配PCB板卧式贴装或插装的安装需求，安装后连接器主体平行于PCB板面，接口端朝向机箱外侧的开孔位置，不需要额外加高板间间距，能有效压缩机箱内部的纵向安装空间，适合薄型工控机箱的紧凑布局要求。连接器的金属基座采用耐高温绝缘材质包裹插针根部，

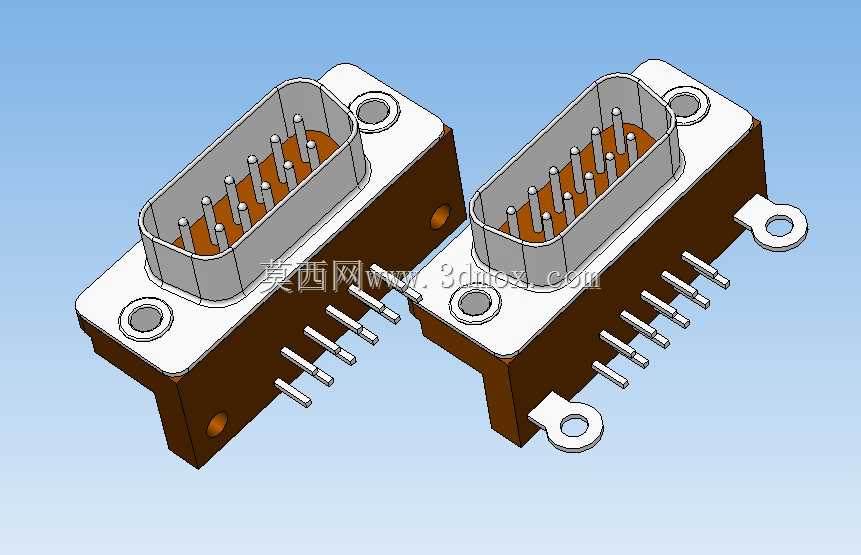

　　插针与基座之间做了防松脱的倒刺结构，插针压入基座后不会因为多次插拔出现轴向窜动，保证每根插针的接触位置稳定。前端的金属屏蔽壳采用锌合金压铸成型，和基座之间通过卡扣结构固定，两侧带安装固定耳，耳上预留标准安装孔，安装时可以通过螺丝将连接器直接固定在机箱面板的开孔内侧，或者固定在PCB板的预留安装位上，避免插拔线缆时连接器受力偏移导致焊盘脱落。设计时需要注意几个安装边界：首先是插针尾部的弯折长度，要匹配PCB板的焊盘孔位间距，弯针的伸出长度控制在刚好穿过焊盘1-1.5mm，保证波峰焊时焊锡能充分浸润针脚，同时不会因为针脚过长导致相邻焊点短路；其次是两侧固定耳的安装孔位，要和机箱面板的D-sub标准开孔尺寸匹配，

　　法兰盘的贴合面要做平整处理，安装后和机箱面板之间没有明显缝隙，保证屏蔽壳能和机箱金属壳体充分接触，实现连续的电磁屏蔽效果；另外，连接器的插针排布严格遵循D-sub11针的标准间距，相邻插针中心距为2.74mm，公母头对插时的导向靠金属壳的D型轮廓实现，插反时无法插入，能从结构上避免误操作损坏插针。实际选型使用时，这类弯针板端连接器要匹配对应的孔式线缆插头，对插后的锁紧可以依靠插头自带的螺丝和连接器固定耳上的螺纹孔配合，保证振动工况下连接不会松脱。绝缘基座的材质要满足波峰焊的耐高温要求，过炉时不会出现基座变形、插针移位的问题，金属外壳的镀层要做防锈处理，在常规工业环境下长期使用不会出现氧化锈蚀导致接触电阻升高的问题。

　　插针的接触端采用镀金或者镀锡处理，根据传输信号的频率选择镀层厚度，高频信号传输场景下选择较厚的镀金层，降低接触电阻和信号衰减，普通开关量信号传输场景下采用镀锡层即可控制成本。安装布局时还要注意，连接器在PCB板上的位置要和机箱面板的开孔精准对位，偏差不能超过0.5mm，否则会出现插头无法插入、或者固定螺丝无法对齐的问题，多个同类型连接器并排安装时，相邻连接器的法兰盘之间要预留至少3mm的间隙，方便扳手拧紧固定螺丝，也方便后续插拔线缆时有足够的操作空间。
