符合D-sub标准的11针板端机箱连接器

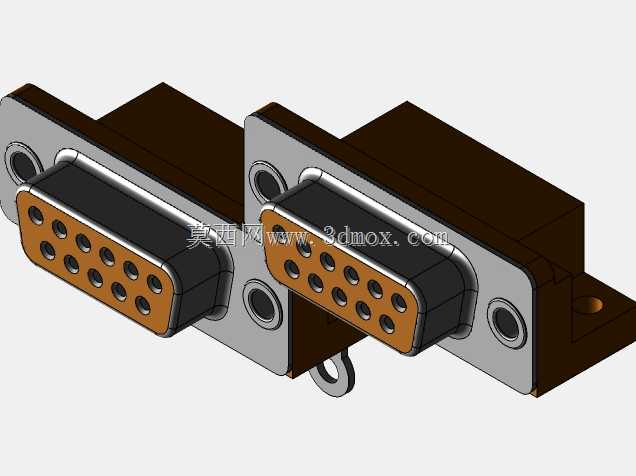

　　这类11针板端机箱插孔属于D-sub连接器的非标衍生规格，在工业控制机箱、老旧测试仪器、专用通讯设备的内部板卡互联场景中十分常见，主要承担板卡与机箱面板之间的低频信号传输功能，部分未做同轴混装的款式也可承载小功率控制回路的电流传输，单针额定载流通常在3A-5A区间，适配22AWG-26AWG的线径压接或直插焊接。从结构设计来看，整套连接器分为公座与母座两个配对部分，接触件采用车削铜合金基材，表面做镀镍打底加镀金处理，镀层厚度根据使用场景的插拔寿命要求调整，常规工业级款式插拔寿命不低于500次，高可靠版本可做到2000次以上无接触电阻异常升高的问题。绝缘体部分采用热固性电木材质注塑成型，也就是图中呈现的棕褐色主体部分，

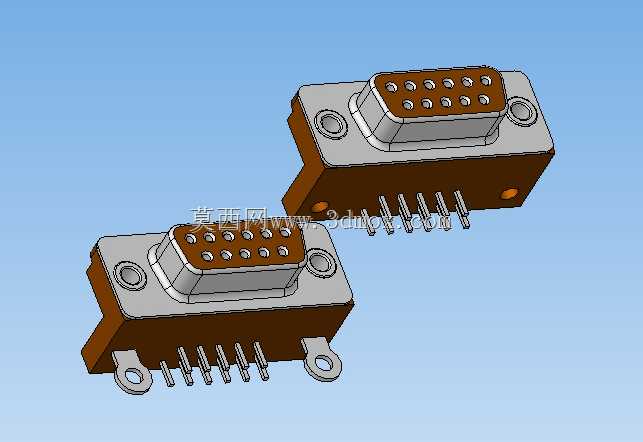

　　这种材料的耐温性能可达120摄氏度以上，阻燃等级满足UL94-V0要求，在焊接过程中不会出现绝缘体软化、针位偏移的问题，同时具备优秀的抗漏电性能，相邻针位之间的绝缘电阻可达到1000MΩ以上，能有效避免相邻信号针之间的串扰。金属外壳部分采用冷轧钢板冲压成型，表面做镀彩锌钝化处理，既可以实现接触件的电磁屏蔽，也能为配对插合提供结构导向，外壳两侧设计的带安装孔固定耳，是板端安装的核心定位结构，安装孔位的中心距严格匹配行业通用的D-sub连接器安装尺寸，不需要额外修改机箱面板或PCB板的开孔尺寸即可直接替换同针数的标准D-sub产品。设计过程中首先要确认接触件的针位排布，11针的排布采用两排不对称布局，上排6针下排5针，和标准9针、

　　15针D-sub的排布逻辑一致，只是针位数量做了调整，插合面的倒角角度控制在15度，能在盲插场景下实现自动导向对位，避免插歪导致的接触件弯折。PCB安装端的直插引脚长度统一控制在3.2mm，刚好适配1.6mm-2.0mm厚度的常规FR4板材，过波峰焊时引脚露出焊盘的长度控制在1mm左右，不会出现连锡、虚焊的问题。安装边界方面，单个连接器的主体宽度在31mm左右，主体高度（不含引脚）为12.5mm，面板开孔尺寸需要匹配外壳的D型轮廓，两侧固定耳的安装孔为3.2mm通孔，适配M3规格的面板固定螺丝，安装时需要在连接器与面板之间加装0.5mm厚度的导电橡胶垫片，既可以提升屏蔽效能，也能填补面板加工的平面度误差，避免长期使用后出现螺丝松动的问题。在实际选型应用中，这类连接器通常用在不需要频繁插拔的内部互联位置，比如机箱内电源板与主控板之间的信号连接、工控机IO扩展板的对外引出接口，相比标准的DB9、DB15连接器，11针的规格刚好匹配特定设备的信号针数需求，不需要多余的空针位，能在一定程度上降低物料成本，同时因为外壳安装尺寸和标准D-sub一致，不需要重新开模制作面板，能大幅缩短设备的改型周期。建模过程中需要重点关注插合面的配合公差，公座与母座的绝缘体插合间隙控制在0.1mm-0.15mm之间，接触件的对中偏差不超过0.05mm，否则会出现插合力过大、插拔卡滞的问题；引脚的位置度公差需要控制在0.08mm以内，

　　确保过波峰焊时所有引脚都能顺利穿过PCB的焊盘孔，不会出现偏孔导致的组装困难。另外绝缘体上的接触件固定卡槽尺寸需要和针体的滚花位置过盈配合，过盈量控制在0.03mm左右，既能保证接触件不会在插拔过程中被推出绝缘体，也不会因为过盈量过大导致绝缘体出现开裂隐患。金属外壳与绝缘体的装配采用卡扣铆接结构，外壳上的四个卡扣点在装配后需要完全卡入绝缘体的对应凹槽内，铆接后的拉脱力不低于50N，避免在插拔过程中外壳与绝缘体分离。在实际设备组装时，板端插座焊接完成后需要做通断测试，每个针位的接触电阻不能超过20mΩ，相邻针位之间需要施加500V交流电压做1分钟的耐压测试，不能出现击穿、飞弧的问题。对于有振动工况的使用场景，还可以在两侧固定耳位置加装螺丝防松垫圈，避免设备长期运行在振动环境下出现连接器松动、信号接触不良的故障。
