多规格通用装配夹具板结构设计

　　在离散制造的装配环节，工装夹具的适配性直接决定产线换型效率与装配精度，通用装配夹具板的设计初衷，就是解决多品类小批量装配场景下，专用夹具重复开发成本高、换型调试周期长的痛点。这类夹具板常应用于电子组件装配、小型机电部件组装、五金件铆接定位等工位，既可以作为台式装配工位的基础定位板，也能适配小型流水线的随行工装载体，替代传统单件定制的专用夹具底座，减少工装库存积压。

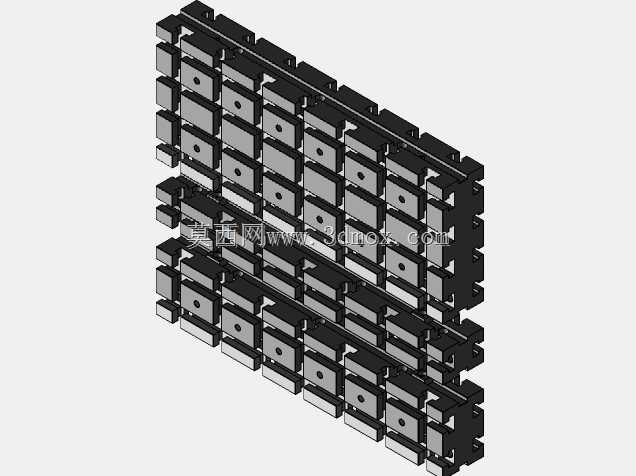

　　从功能特性来看，该系列夹具板预留了标准化的安装孔系，可配合快速夹钳、定位销、支撑块等模块化夹具元件使用，无需在板件上二次打孔攻丝，就能快速适配不同外形工件的装夹需求。板体表面做了平整化处理，平面度控制在装配作业允许的公差范围内，避免因基准面不平导致的装配错位，板体边缘做了倒角处理，防止作业过程中剐蹭操作人员或工件表面。针对不同规格工件的装夹需求，板件设置了三个主流尺寸规格，分别对应50×490、100×490、200×490的外形尺寸，宽度方向的差异化设计可以覆盖从小型电子元器件到长度接近半米的机电组件的装夹需求，长度方向统一为490mm，能够适配多数标准台式装配工位的操作台安装边界，也能匹配常见的倍速链流水线随行工装的尺寸要求，无需对现有工位台面或线体载具做改造即可直接投入使用。

　　设计过程中优先考虑了板件的刚性与复用性，选材偏向具备一定强度的结构用板材，避免长期装夹受力后出现板面变形，导致定位精度丢失。孔系排布采用等间距网格设计，孔位间距符合通用模块化夹具的安装标准，不管是侧面压紧式夹钳还是端面支撑式定位柱，都能找到对应的安装位置，不需要额外加装过渡连接板。在安装边界的设计上，板件四角预留了固定安装孔，既可以通过螺栓直接固定在装配工作台面上作为固定工装基准，也可以加装随行垫块适配流水线的载具定位槽，满足固定工位和流动装配两种不同作业模式的需求。

　　实际应用中，这类通用夹具板能够大幅缩短新产品导入时的工装准备周期，工艺人员只需要根据工件的外形和装配受力点，选择对应宽度规格的板件，搭配标准夹具元件就能快速搭建出适配的装夹方案，不需要从零开始设计专用夹具的底座结构，也减少了工装加工的等待时间。对于经常切换生产品类的中小批量装配车间来说，这类通用化的夹具板还能减少工装的存放空间，不同产品的装夹方案可以共用同一块基础板，只需要更换上面的定位和压紧元件即可，换型时间能压缩到十分钟以内，相比传统专用夹具的换型调试效率提升明显。

　　在细节设计上，板件表面没有多余的凸起结构，所有安装孔都做了沉头处理，避免螺栓头高出板面影响工件放置的平整性，板体的厚度经过受力校核，在承受常规装配压紧力的情况下不会出现明显形变，同时也控制了板件自身重量，方便操作人员在不同工位之间转移使用。针对装配过程中可能出现的碎屑、废液残留问题，板面做了易清洁的表面处理，不会残留油污或细小金属碎屑，长期使用也能保持基准面的精度稳定。
