铰链模压工序缓冲式冲压成型工装结构

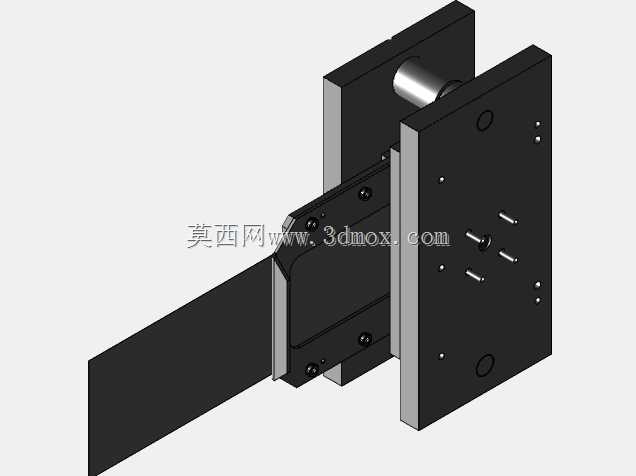

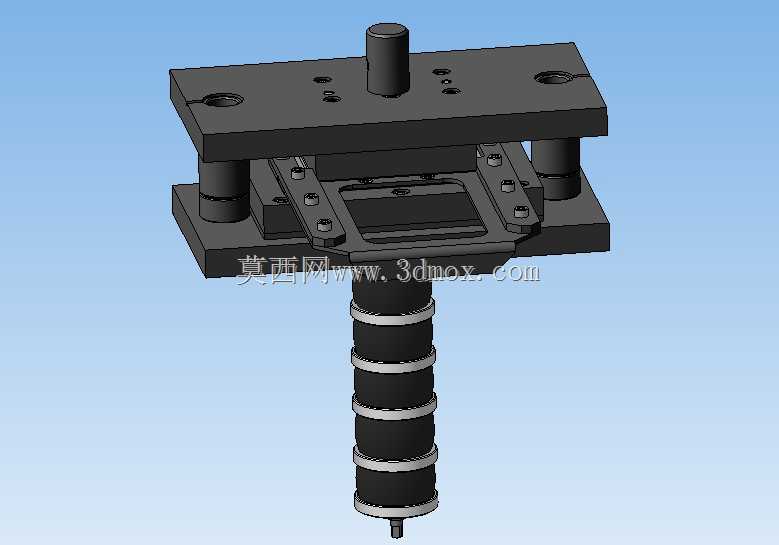

　　这套结构针对五金铰链类零件的首道模压成型工序设计，核心解决薄板类冲压件成型过程中瞬时冲击力过大导致的零件变形、模口崩损问题，目前在民用五金、汽车小五金冲压产线的首工序工位有大量同原理应用。日常产线运行时，上模座随压机滑块下行，首先通过四组导柱导套完成上下模的精准对位，避免合模过程中出现偏载啃模的问题，导柱配合间隙控制在0.02mm以内，能够满足0.8-2.5mm厚度冷轧钢板的冲压定位精度要求。下模部分集成的多级缓冲组件是这套结构的设计核心，区别于常规单弹簧缓冲结构，该缓冲段采用多组叠层弹性元件分级卸力，合模初期缓冲组件托住待成型坯料，随着上模下行逐步释放预压力，让板材在成型过程中始终保持受控的压边力，不会因为瞬时冲击力出现料边起皱、

　　成型位拉伸开裂的问题，尤其适配铰链类带多个小折弯位、成型面平整度要求高的零件加工。从安装边界来看，上模座的安装孔位按照常规160吨开式压机的滑块T型槽间距设计，上模座顶面的模柄采用标准直柄结构，可直接适配多数通用压机的模柄夹持孔，不需要额外加工转接板；下模座的安装沉孔对应压机工作台的标准T槽位置，现场安装时只需要匹配对应规格的T型螺栓即可完成固定，不需要对压机工作台做二次改造。结构的成型型腔采用镶块式设计，所有和板材接触的成型刃口、成型面都设计为独立镶件，当生产过程中出现刃口磨损、成型面拉伤时，只需要拆卸对应镶件进行修磨或者更换，不需要拆卸整套模架，能够大幅减少产线换模停线的时间。导柱位置设置了独立的润滑储油槽，

　　日常维护时只需要定期在储油槽内加注冲压润滑油，就能保证导柱导套在连续高速冲压工况下的润滑效果，避免干摩擦导致导柱拉伤、合模精度下降的问题。下模的缓冲组件行程经过匹配计算，刚好覆盖铰链零件首道成型的全行程，缓冲力可以通过底部的调节螺母进行微调，针对不同厚度、不同材质的坯料，只需要调整缓冲组件的预压量，就能匹配对应的压边力需求，不需要更换弹性元件。上下模座之间设置了四个限位柱，合模到最终成型位置时限位柱刚性接触，避免压机滑块下行超程导致的成型过压、零件尺寸超差问题，同时也能保护缓冲组件不会被过度压缩出现弹性失效。这套结构的整体刚性经过强化，上下模座都采用45号钢调质处理，成型镶件采用Cr12MoV淬火处理，硬度达到HRC58-62，

　　能够满足连续大批量冲压生产的寿命要求，单批次生产寿命可以达到10万冲次以上，常规维护下整体模架的使用寿命可以超过5年。在实际产线排布中，这套工装作为铰链生产的首工序设备，后续可以衔接切边、冲孔、铆接等后续工位的工装，组成完整的铰链自动化冲压产线，缓冲结构的设计也让这套工装可以适配高速冲床的连续生产节拍，不会因为缓冲响应速度慢影响产线运行效率。
