小型窄幅同步带式输送机构设计方案

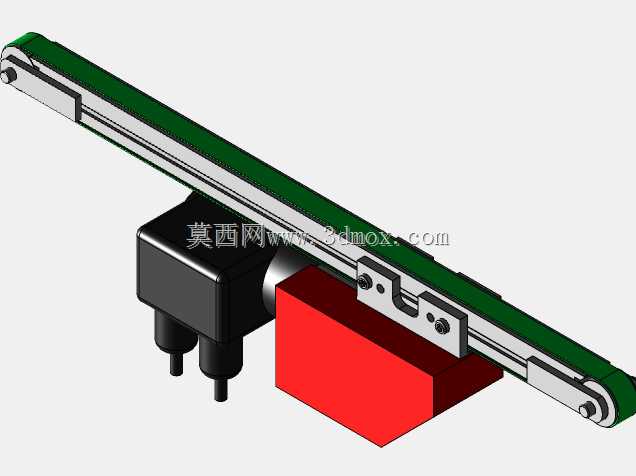

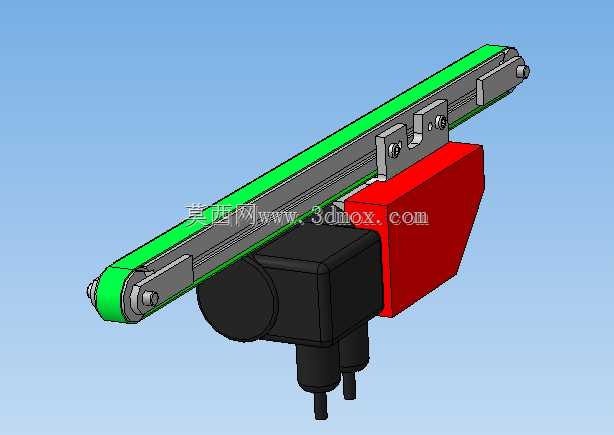

　　这款窄幅带式输送单元，核心适配电子制造、小五金分拣、精密零件组装工位的短距离物料转运需求，常见于SMT产线接驳、小型注塑件出料输送、实验室样品传递这类对输送宽度、安装空间有严格限制的场景，可直接集成在桌面型自动化设备内部，也可多台拼接组成多工位流转线体。从结构设计逻辑来看，整机采用驱动端与架体一体化集成的布局，将驱动电机、减速单元直接固定在输送架体的侧端，省去了传统输送机额外的电机安装座、联轴器传动环节，既压缩了整体安装占用空间，也减少了传动链路的间隙累积，保证启停位置的输送精度。输送面采用绿色防静电同步带，适配电子类零件输送时的静电防护要求，带体背面的齿形结构与主动辊、从动辊端的同步带轮啮合，避免普通平皮带长期运行后出现的打滑、

　　跑偏问题，无需频繁调整张紧机构。架体主体采用挤压铝型材加工成型，两侧的带体导向边集成在型材结构上，省去了额外安装导向条的工序，同时铝型材的槽道可直接搭配T型螺栓安装各类传感器、挡停机构、工装夹具，无需在架体上额外钻孔加工，适配不同工位的改造需求。驱动单元采用直角输出的减速电机，电机本体垂直向下布置，不会占用输送线两侧的操作空间，电机出线端预留了足够的线缆弯曲半径，可适配设备内部的走线槽布局，避免设备运行时线缆与运动部件产生干涉。从安装边界尺寸来看，这款输送单元的有效输送宽度为10mm，整体输送段长度为450mm，架体总高度包含电机部分控制在120mm以内，安装时可通过架体底部的两个安装凸台直接固定在设备台板上，

　　安装孔位采用长圆孔设计，允许安装时存在±2mm的位置偏差，降低装配时的对位难度。从动辊端内置了张紧调节结构，通过端部的两个紧定螺钉即可调整带体张紧度，调节行程为5mm，可补偿带体长期运行后产生的塑性伸长，无需拆解架体即可完成维护操作。带体运行面的高度距离安装基准面为65mm，可直接对接多数桌面型自动化设备的作业高度，无需额外增加垫高支座。在功能特性上，这款输送单元的额定负载为1kg，适配重量在500g以内的小型零件输送，运行速度可通过配套的调速器在0-15m/min范围内调节，满足不同节拍的产线需求，启动与停止的响应延迟控制在0.2s以内，可配合工位上的光电传感器实现物料的精准到位停动。带体表面平整无接缝，

　　不会对输送的精密零件表面造成刮伤，两侧的导向边与带体边缘的间隙控制在0.5mm以内，避免小型零件卡入带体与架体的缝隙中。设计过程中针对常见的皮带跑偏问题做了针对性优化，主动辊与从动辊均采用腰鼓型加工面，带体运行时会自动对中，无需额外设置防偏挡边，减少了带体边缘的磨损，延长带体使用寿命。驱动电机的输出轴与主动辊采用扁位连接，传递扭矩时不会出现键连接的间隙问题，正反转运行时都能保证稳定的传动效率。这款输送单元的结构没有冗余的设计部件，所有零部件都采用标准件与通用型材加工，加工成本低，装配工序简单，单台设备的装配时间可控制在20分钟以内，后期维护时仅需定期清洁带体表面、检查张紧度即可，无需复杂的保养操作。在实际产线应用中，这类窄幅输送机常配合直振送料器、机械手取料机构使用，作为物料从送料端到作业工位的过渡输送单元，也可多台平行布置，组成多通道的物料分拣线，每台输送单元独立驱动，可单独控制运行速度与启停，适配不同品类物料的分拣需求。针对洁净车间使用场景，这款结构也可将铝型材更换为不锈钢材质，带体采用食品级PU材质，即可适配食品、医药行业的小型物料输送需求，整体结构的IP防护等级可达到IP54，日常清洁时可直接用湿布擦拭表面，不会不会因为粉尘、少量溅水影响设备正常运行。
