小型平皮带输送单元结构布局设计

　　这套带式输送结构的设计，最初是针对电子组装线侧边工位的小件转运需求做的方案，日常生产里常用来对接贴片机出料端、装配工位周转台，或是小型加工设备的上下料接驳，输送对象多是重量在5kg以内的塑胶壳体、小型五金件、PCB板这类散件，相比滚筒线，平皮带的接触面更平整，不会卡滞带边角的小件，也不会刮花工件表面的喷涂或镀层。

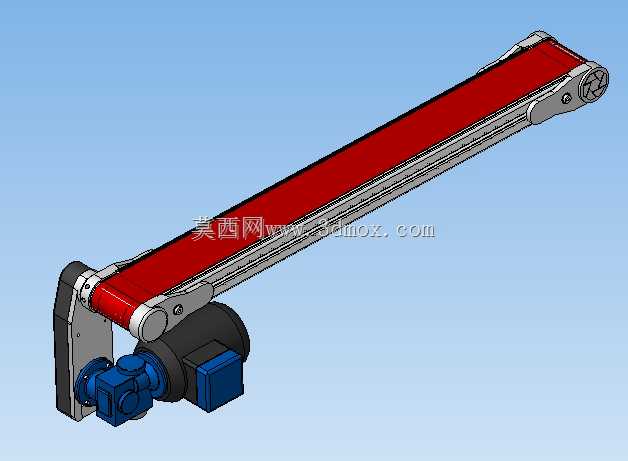

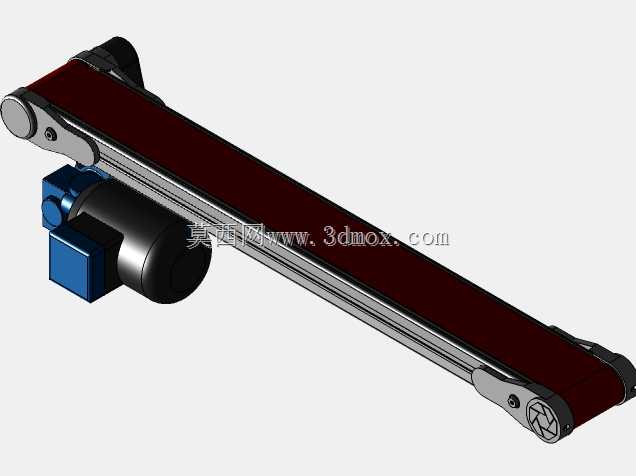

　　从结构布局来看，驱动端采用了电机减速机直连主动辊的布置方式，没有额外加装链轮或同步带传动副，一方面压缩了设备整体的横向占用空间，另一方面减少了中间传动环节的功率损耗，也降低了后续运维的备件更换成本。主动辊和从动辊都做了腰鼓形车削处理，辊筒中间直径比两端大0.8mm左右，能在皮带运行时自动纠偏，避免长时间运行后皮带跑偏蹭到侧边铝型材机架，从动辊端预留了张紧调节结构，通过两端的调节螺栓可以调整皮带张紧度，补偿皮带长期运行后的蠕变伸长量，张紧行程预留了25mm，足够覆盖常规PU皮带1-2年使用周期内的伸长量。

　　机架主体采用标准4040工业铝型材拼接，不需要额外焊接加工，所有连接位置都用内置角码和T型螺栓固定，组装时不需要复杂工装，现场就能完成拼接调整，也方便后续根据产线布局改动调整机架长度。皮带下方全程铺设了2mm厚的不锈钢承托板，承托板和铝型材横梁之间用沉头螺钉固定，表面没有凸起结构，避免运行时刮蹭皮带背面，承托板的平面度控制在0.5mm/m以内，保证皮带运行时不会出现局部凹陷导致的物料歪斜、滑落问题。

　　安装边界上，这套输送单元的机架底部预留了标准脚轮和脚杯的安装孔位，既可以安装脚杯做固定工位的水平支撑，调节高度范围在0-30mm，适配不同高度的对接设备，也可以更换为福马轮，方便在车间内灵活转线调整位置。设备的进料端和出料端都做了15度的倒角过渡，辊筒端面和机架端面齐平，没有外凸结构，对接其他设备时最小间隙可以控制在5mm以内，避免小件从对接缝隙掉落。侧边的铝型材槽内可以按需加装光电传感器安装支架、挡料条、导向护栏等附件，不需要额外在型材上打孔，直接通过T型螺母就能固定，适配不同尺寸物料的输送导向需求。

　　设计过程中特意控制了驱动端的整体高度，电机减速机采用下置式布置，没有超出皮带工作面的高度，不会和周边设备的机架、护罩产生干涉，驱动端的电机接线盒朝向机架外侧，方便现场布线接线，也避免运行过程中物料掉落砸到线缆。皮带选用的是2mm厚的绿色PU防静电材质，表面摩擦系数适中，既能保证输送时物料不会和皮带产生相对滑动，也不会因为粘性过大导致出料时物料粘在皮带上，皮带的接头采用齿形热压接驳，接头厚度和皮带本体一致，运行时不会产生跳动，输送速度可以通过配套的调速器在0-15m/min范围内调节，适配不同生产节拍的工位需求。

　　在细节处理上，所有辊筒的两端都采用了深沟球轴承支撑，轴承座直接固定在铝型材端板上，端板采用激光切割加工，安装孔位的位置公差控制在±0.1mm，保证两根辊筒的平行度，避免因为辊筒不平行导致的皮带跑偏、边缘磨损问题。机架的所有外露端面都加装了塑料端盖，没有尖锐的铝材切口，避免现场操作人员调试时被划伤，整体结构没有易松动的外挂部件，长时间连续运行也不需要频繁停机紧固，适合电子装配、轻工包装、小型零件加工等场景的连续生产使用。
