节气门连杆传动机构三维设计作品

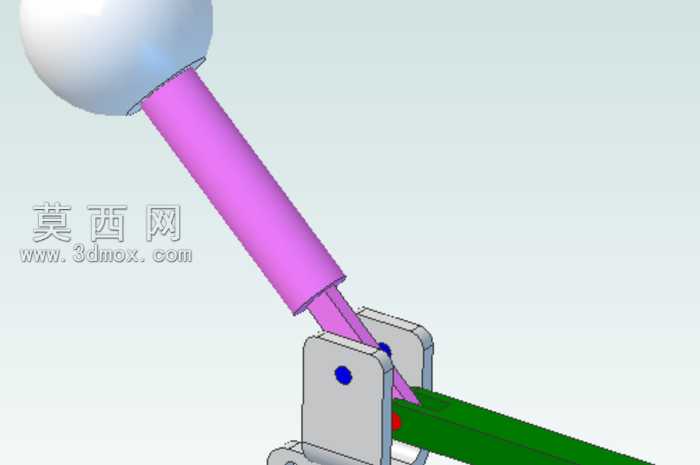

本作品为节气门配套的连杆传动机构三维设计，整体采用三维参数化建模方式完成，建模过程中优先保证各运动部件的装配干涉校验，确保机构运动逻辑符合节气门开度调节的实际工况需求。从结构组成来看，该机构包含端部球形操作端、紫色杆身传动杆件、灰色铰接支座、绿色节气门联动板件四个核心部分，各部件间通过铰接销轴实现转动连接，销轴位置设置蓝色标识区分装配定位点，红色标识标注运动限位接触位置，清晰展现机构的运动传递路径。材质渲染方面，端部球形操作端采用哑光白色塑料质感材质，模拟实际操作手柄的握持触感；紫色传动杆件采用饱和度适中的亮面硬质工程塑料材质，区分传动杆件与其他结构件；灰色铰接支座采用金属哑光喷漆质感，体现支座部件的结构强度属性；绿色联动板件采用半哑光工程塑料材质，对应节气门阀片的联动连接部件；铰接销轴位置采用亮蓝色金属材质渲染，突出装配定位的关键节点，红色限位点采用高饱和度红色材质，直观标注机构运动的极限接触位置。设计思路上，该作品作为简易教学练习项目，核心目标是还原连杆机构的运动传递逻辑，建模时先完成各零件的独立参数化绘制，再按照实际装配关系完成约束添加，逐一验证操作端摆动时联动板件的转动角度范围，确保传动过程无卡滞、无干涉，能够准确模拟节气门开度随操作端动作的变化过程。建模过程中同步梳理了零件加工的工艺合理性，对铰接位置的配合间隙、杆件的受力截面尺寸做了适配性调整，既满足教学演示的直观性要求，也兼顾了结构的实际可加工性，可作为机械原理连杆机构章节的配套教学演示模型，也可作为简易节气门传动结构的设计参考样例，帮助学习者理解平面连杆机构在汽车零部件中的实际应用方式，掌握传动类零部件从结构构思到三维建模、装配校验的完整设计流程。
