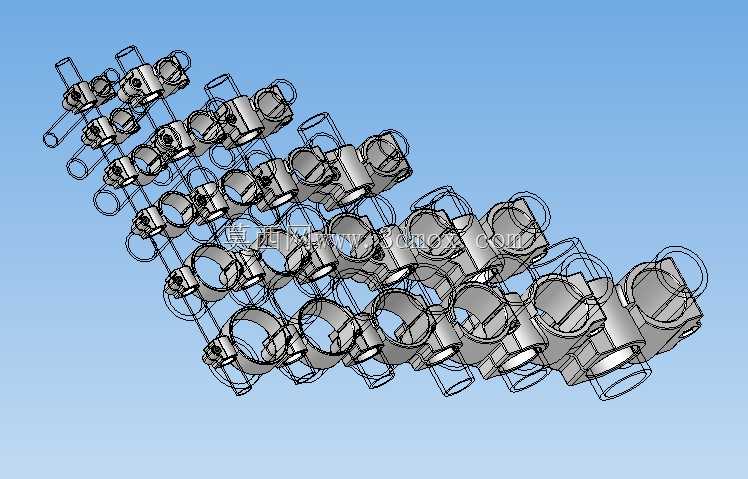

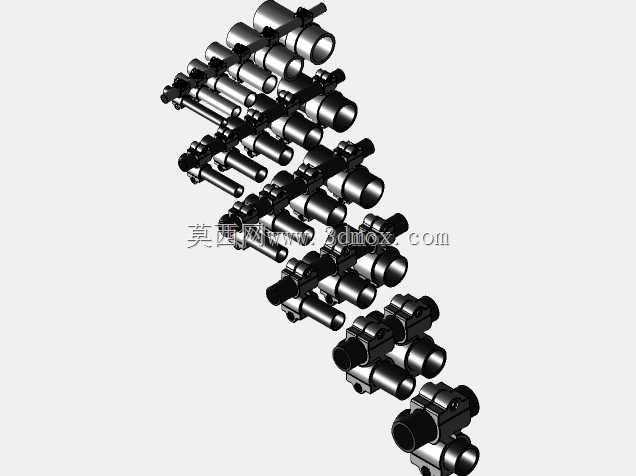

多规格交叉式横向管道固定管夹支架

　　这套交叉固定管支架的核心使用场景，集中在工业厂区流体管路铺设、设备周边液压与气动管线排布、装配式管线支吊系统这几类现场。做过车间管线综合排布的工程师都清楚，当多根不同通径的管道需要在同一安装基准面上分层、错位固定时，零散采购单一规格管夹往往要搭配大量转接垫块、自制焊接支座，不仅现场开孔定位工作量翻倍，不同管夹的夹持中心高度差也很难统一，后期管线受力偏移、接头处出现附加应力的问题屡见不鲜。这套系列化支架就是针对这类痛点做的整合设计，把不同夹持口径的固定座集成在同一组支架基体上，一次安装定位就能同时完成多根交叉走向管道的约束固定。

　　从实际功能上看，支架的夹持段采用半包式环形抱箍结构，对应适配的管道外径覆盖15mm到50mm的常用区间，不管是薄壁不锈钢流体管、PVC给排水管，还是设备配套的液压硬管、压缩空气输送管，都能匹配对应规格的夹持位。抱箍开口处预留了螺栓锁紧孔位，安装时先把管道卡入环形卡槽，再穿入锁紧螺栓逐步拧紧，抱紧力可以根据管道材质调整：针对薄壁塑料管控制锁紧扭矩避免夹裂管壁，针对金属液压管则可以加大锁紧力，抵消管路内流体脉动带来的轴向窜动。支架基体上的交叉连接结构不是简单的拼接，相邻夹持座之间通过加强筋连为整体，当某一根管道出现横向载荷或者温度变形产生的推力时，载荷会通过筋板分散到整个支架基体，再传递到安装基面，不会出现单个管夹受力过载断裂的情况。

　　设计思路上，这套支架没有采用常见的整体铸造厚重结构，而是在保证夹持刚性的前提下做了多处轻量化镂空：基体非受力区域切除了多余材料，抱箍外侧的轮廓也做了圆角过渡，既减少了整体耗材重量，也避免了安装过程中尖锐棱边划伤施工人员或者管道外防腐层。系列化排布的不同规格支架，安装孔位的中心距做了统一基准设计，现场批量安装时，可以先在安装梁或者墙面型材上按统一孔距打一排安装孔，不同口径的支架都能直接对位固定，不需要针对每个规格重新划线定位，管线排布的整齐度也更容易控制。

　　安装边界方面，支架底部的安装面为平面贴合结构，既可以通过膨胀螺栓固定在混凝土墙面、地面基座上，也可以搭配T型螺栓固定在工业铝型材搭建的管线桥架上，支架本体的厚度预留了足够的锁紧接触面，锁紧后不会出现支座翘曲。夹持中心到安装基面的高度经过统一校核，当同层排布多根管道时，所有管道的中心线可以保持在同一标高，避免管道强行对齐接头产生的装配应力。相邻两个夹持位之间的间距也经过合理规划，管道安装完成后，两根管道外壁之间留有足够的保温层缠绕空间，就算是需要包覆保温棉的冷热流体管路，也不会出现相邻管道保温层互相挤压的问题。针对管路热胀冷缩的位移量，抱箍的环形内径和管道外径之间预留了微小的滑动间隙，在锁紧固定的同时允许管道沿轴向有微量伸缩，不会因为热变形产生的内应力把支架焊缝或者安装螺栓拉脱。在有振动的设备周边使用时，还可以在抱箍内壁配套橡胶减震垫，既能隔绝设备振动沿着管道传递，也能避免金属管和金属夹直接接触产生的电化学腐蚀，整套支架的结构细节完全贴合现场管路安装的实际施工需求。
