工业工位局部照明荧光灯具结构设计

　　在离散制造车间的精密加工工位、装配检验台、设备操作位等区域，常规顶部泛光照明往往存在照度不足、阴影遮挡的问题，容易导致操作人员视觉疲劳，甚至引发尺寸误判、装配错位等质量问题，局部照明用荧光灯正是针对这类场景开发的定向补光装置，可直接安装在设备机架、工作台侧方或工装夹具旁，为作业面提供均匀无频闪的作业照明。这类灯具的设计首先要匹配工业现场的安装边界，整体采用窄长型一体化壳体结构，长度方向可根据工位覆盖范围调整，常规适配单工位的型号长度控制在400-600mm区间，宽度不超过80mm，厚度控制在50mm以内，避免占用过多操作空间，壳体边缘做圆弧过渡处理，防止磕碰操作人员手臂，安装端预留标准T型槽螺栓孔与万向调节支架接口，

　　可实现水平0-180度、俯仰-45到90度的角度调节，能根据不同作业面的高度、操作姿态灵活调整照射角度，无需额外定制安装转接件。从功能特性来看，这款荧光灯具采用漫反射柔光扩散罩设计，出光面经过磨砂雾化处理，光线扩散角度控制在120度左右，既保证作业面中心区域照度达到300-500lux的工业作业标准，又不会产生直射眩光，避免长时间注视下的视觉疲劳；壳体采用冷轧钢板冲压成型后做静电喷塑处理，防护等级达到IP40，可阻挡车间内常见的金属切屑、粉尘进入灯具内部，适配普通机加工、装配、电子组装等常规工业场景，若用于有切削液飞溅的工位，还可在前端加装透明密封挡板升级防护等级。设计过程中优先考虑长期使用的维护便捷性，灯具端盖采用快拆卡扣结构，

　　无需借助螺丝刀等工具即可打开更换灯管，内部镇流器与接线端子采用模块化布局，所有接线点都预留足够的操作空间，日常维护更换配件的单台耗时不超过5分钟；供电接口采用标准工业三芯航空插头，支持180-240V宽电压输入，可直接对接车间常规工业供电回路，无需额外配置变压器，接线时火线、零线、地线对应防呆接口，不会出现接反的问题。在结构强度设计上，灯具壳体的板材厚度选用1.2mm冷轧板，安装支架采用2mm厚钢板折弯成型，经过1000小时的振动模拟测试，在设备运行产生的持续振动工况下不会出现松动、灯罩脱落的问题；灯具背部预留散热格栅，连续工作12小时的壳体表面温度不超过45摄氏度，不会因高温引燃周边的纸质工艺文件、包装材料等易燃物，

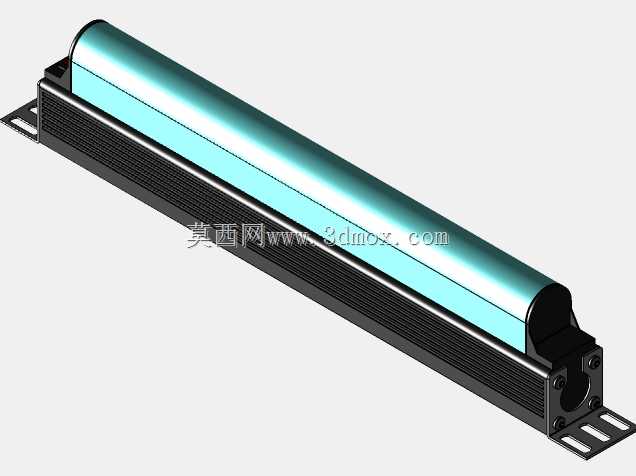

　　满足车间消防安全要求。实际选型应用时，需要根据作业面的大小匹配对应功率的型号，单人操作的小型工位选用18W功率即可覆盖600*400mm的作业区域，多人协同的长条形装配台可选用多台拼接安装，相邻灯具的间距控制在800mm左右，保证整个作业面的照度均匀度不低于0.7，不会出现明暗交替的光带；安装位置优先选择作业面的侧上方45度角位置，避开操作人员的头部正上方，防止操作人员俯身作业时头部遮挡光线形成阴影，同时要注意远离切削液直接喷淋、高温热源烘烤的区域，延长灯具的实际使用寿命。这款灯具的三维建模过程中，所有安装孔位、接口尺寸都严格按照通用工业五金配件的标准参数绘制，壳体的折弯圆角、卡扣配合间隙都按照实际冲压工艺的公差要求设置，建模时预留了0.2mm的装配间隙，保证实际生产时各部件可以顺利组装，不会出现干涉问题；内部的灯管、镇流器等标准件都按照市面通用配件的实际尺寸建模，后续如果需要调整灯具长度、更换不同功率的配件，只需要修改壳体的拉伸长度参数即可快速衍生出不同规格的型号，无需重新搭建整体模型框架，可大幅缩短同系列产品的设计迭代周期。
