D-sub9针板接式机箱连接器插孔结构

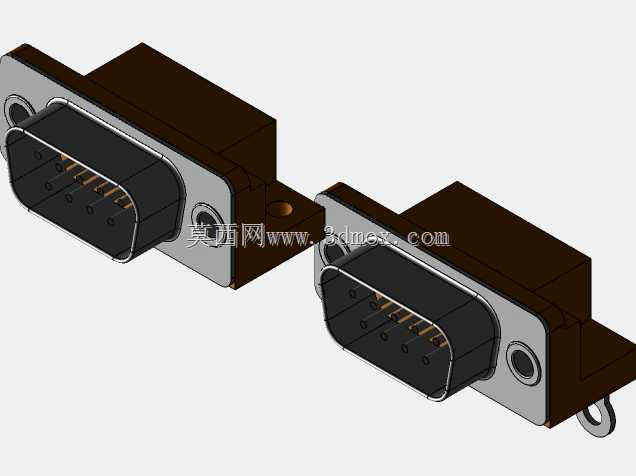

　　这类9针板接连接器是工控机箱、通讯设备内部板卡互联最常用的接插件之一，日常做设备结构设计时，几乎每款带串口通讯的机箱都要预留对应安装位，很多刚入行的结构工程师容易忽略接插件的安装公差，导致后期板卡装配时出现接口对位偏移、外壳干涉的问题，这个三维模型完整还原了接插件的插针排布、壳体台阶、固定耳结构，能直接导入装配体做干涉检查，省去自己测绘建模的时间。

　　从实际应用场景来看，这类连接器主要用在RS232串口通讯的设备上，老式工业PLC、工控机、串口调试设备、部分老旧仪器仪表的对外通讯接口都用这个规格，和焊线式的D-sub接头不同，板接式的是直接过波峰焊焊接在PCB板上，不需要额外接线，装配效率更高，适合批量生产的设备使用。很多人做机箱开孔的时候只记得开接口的避让方孔，忘了预留固定螺丝柱的位置，或者固定柱的高度和接插件本体的台阶不匹配，最后装完面板之后接口陷在机箱内部，插头插不到位，这个模型把接插件的安装基准面、插针伸出长度、固定耳的安装孔位都做了准确还原，导入装配后可以直接提取安装边界尺寸，不用反复核对二维手册的公差。

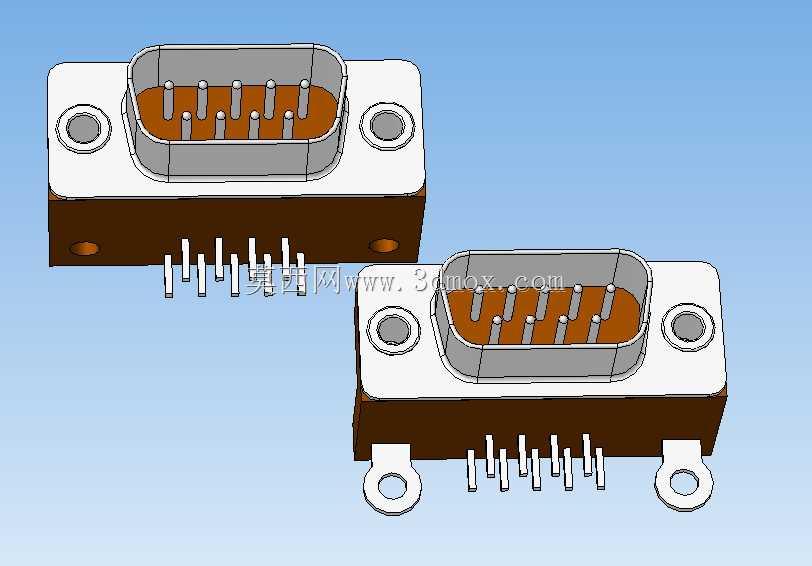

　　设计结构上，这款接插件采用锌合金壳体做屏蔽层，能减少外部电磁干扰对串口通讯信号的影响，内部的胶芯采用耐高温绝缘材质，过波峰焊的时候不会因为高温出现形变，9根插针按照标准D-sub接口的排布做错位设计，能避免插错方向，插针的伸出长度刚好匹配常规1.6mm厚度的PCB板，焊盘位置按照标准封装尺寸预留，和PCB封装库能直接对位。接插件两侧的固定耳有两种结构，一种是带内螺纹的铜柱，用来和机箱面板的螺丝锁紧，另一种是通孔结构，适合用螺丝从外侧穿入固定，模型里还原的是带折弯固定耳的款式，固定耳上的安装孔中心距完全符合行业通用标准，不用额外调整孔位。

　　做结构设计的时候要注意几个安装边界尺寸，首先是接插件本体的高度，从PCB安装面到接口端面的距离，要和机箱面板到PCB板的安装柱高度匹配，公差要控制在0.2mm以内，不然会出现面板和接插件之间有缝隙，或者接口顶到面板的问题；其次是插针的长度，伸出PCB背面的长度不能超过2mm，不然会和机箱内部的其他元器件或者走线干涉；还有两侧固定耳的折弯角度，必须保证安装面和PCB板面平行，不然锁螺丝的时候会把接插件扯歪，导致插针和焊盘脱焊。另外，接插件的金属壳体要预留接地焊盘，焊接的时候把壳体和PCB的地网连起来，才能起到屏蔽作用，很多新手做设计的时候忘了留接地位，最后设备做EMC测试的时候过不了，还要重新改版。

　　实际选型的时候还要注意插针的镀层，常规通讯用的是镀金插针，接触电阻更小，抗腐蚀能力更强，适合长期插拔的使用场景，如果是内部一次性装配的接口，也可以选镀锡的，成本更低。另外胶芯的耐温等级要符合波峰焊的温度要求，一般要达到260℃持续10秒不形变，不然过炉的时候胶芯融化，插针移位整个接插件就报废了。这个三维模型把接插件的所有配合面都做了准确的建模，包括胶芯和金属壳体的配合台阶、插针和胶芯的过盈配合位置、固定耳和壳体的铆接结构，不管是用来做机箱结构的干涉检查，还是用来参考设计非标接插件，都能直接用，不用再花时间拆解实物测绘。很多工程师自己建模的时候容易把D-sub接口的梯形方向搞反，导致机箱开孔开反，插头插不进去，用这个现成的模型就能避免这类低级错误，提高设计效率，减少打样后的修改次数。
