DB型9针连接器板端与机箱插孔组件

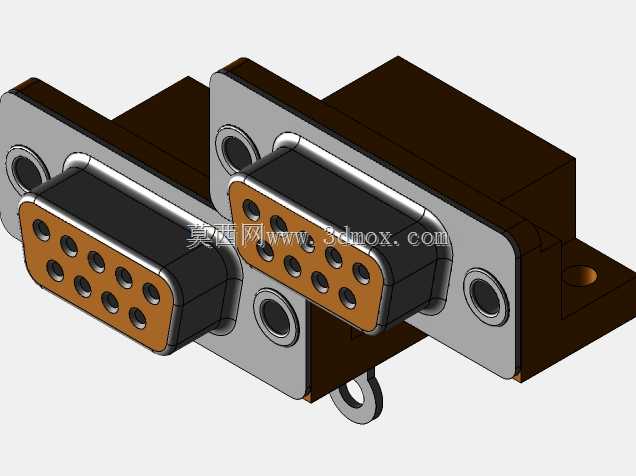

　　在工业控制、通讯设备、测试仪器的机箱内部板卡互联场景中，这类9针D型连接器是应用极广的板端互联元件，承担着机箱内部板卡与外部线缆之间的低速信号传输职能，常见于RS232串行通讯接口、工控IO信号引出、小型设备电源与信号混合传输的场景中。不同于直插式的线缆端插头，本次的组件包含板端焊接引脚的插座以及适配的机箱面板安装插孔结构，整套结构需要同时兼顾PCB板焊接定位、机箱面板固定、插头插入导向、接触可靠性这几个核心工程需求。

　　从结构设计逻辑来看，D型外壳的不对称轮廓首先承担了防呆功能，从根源上避免插头反插导致的针脚弯折、信号错接问题，金属外壳部分采用锌合金压铸成型后镀镍处理，既可以提供足够的结构强度，在插头反复插拔过程中不会出现壳体开裂变形，同时金属外壳可以实现连续的屏蔽接地，降低外界电磁干扰对内部传输信号的影响，这一点在工业现场强电磁干扰的使用环境下尤为重要。绝缘基座采用耐高温的热固性工程塑料注塑成型，能够承受波峰焊过程中的高温冲击，不会出现基座融化、针脚移位的问题，9根接触插针按照标准D-SUB9的间距排布，插针根部设计有台阶定位结构，装配时可以精准卡在绝缘基座的定位槽内，避免焊接过程中插针受力倾斜导致后续插头无法正常插入。

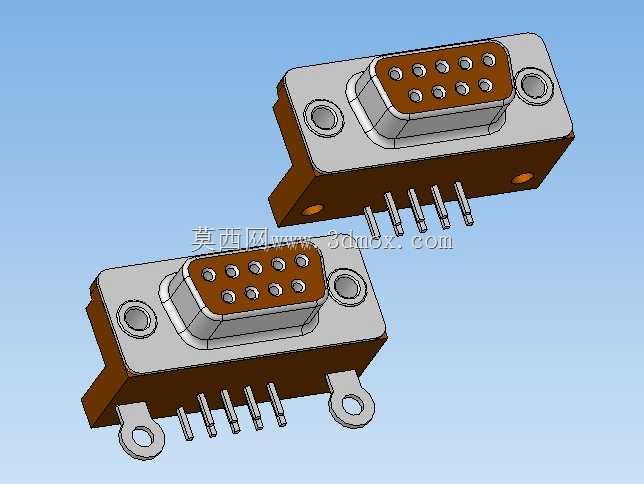

　　板端插座的安装结构设计了两种固定形式，一种是插座自带的金属固定弯脚，在PCB板上对应位置设计开孔，过波峰焊时弯脚同时焊接在PCB焊盘上，既可以增强插座与PCB板的结合强度，避免反复插拔导致插座从PCB板上脱落，同时弯脚可以直接连接PCB的接地覆铜，实现连接器外壳的可靠接地。另一种是带安装耳的结构，安装耳上设计有标准直径的安装孔，可以通过螺丝直接固定在机箱面板或者PCB板的支撑柱上，适合插拔频率更高的使用场景，进一步提升连接的可靠性。

　　机箱插孔部分的开孔尺寸完全匹配连接器的D型外轮廓，开孔边缘设计有定位止口，连接器装入后不会出现径向晃动，面板外侧的固定螺母可以将连接器牢牢压紧在机箱面板上，面板与连接器之间可以根据防护需求加装橡胶密封垫圈，实现IP40以上的面板防护等级，避免灰尘、水滴从接口缝隙进入机箱内部。接触插针的伸出长度经过精准核算，既保证插头插入后插针与插孔的接触深度符合行业标准，接触电阻控制在毫欧级，避免大电流信号传输时出现插针发热的问题，同时不会因为插针伸出过长导致焊接时与PCB板上的其他走线出现短路风险。

　　在实际建模过程中，所有配合尺寸都严格遵循D-SUB连接器的行业通用公差标准，插针间距公差控制在±0.05mm以内，外壳轮廓与机箱开孔的配合采用间隙配合，单边间隙控制在0.1mm左右，既方便装配时的顺利装入，又不会出现装配后间隙过大导致的连接器晃动问题。金属外壳的壁厚设计为0.8mm，在保证结构强度的前提下尽可能控制元件整体重量，符合板卡元件轻量化的设计趋势。绝缘基座与金属外壳之间设计有倒扣结构，装配完成后绝缘基座不会从金属外壳中脱出，能够承受至少500次以上的反复插拔而不出现结构损坏。

　　这类连接器在实际选型应用中，需要根据板卡的安装空间、插拔频率、屏蔽需求选择对应的固定形式，对于安装空间紧凑的板卡，可以选择不带安装耳的弯脚焊接版本，占用PCB板面积更小；对于经常需要插拔的外部接口，优先选择带面板安装耳的结构，将插拔受力直接传递到机箱面板上，避免长期插拔受力导致PCB板焊盘脱落。整套模型完整还原了连接器的内部插针排布、外部安装结构、与机箱面板的配合关系，可直接用于机箱面板开孔设计、PCB板封装设计、整机结构干涉检查，设计人员不需要再手动测绘连接器尺寸，可以直接调用模型完成整套设备的结构布局，大幅缩短设计阶段的元件测绘与建模周期。
