螺杆驱动剪叉式手动升降调节台结构

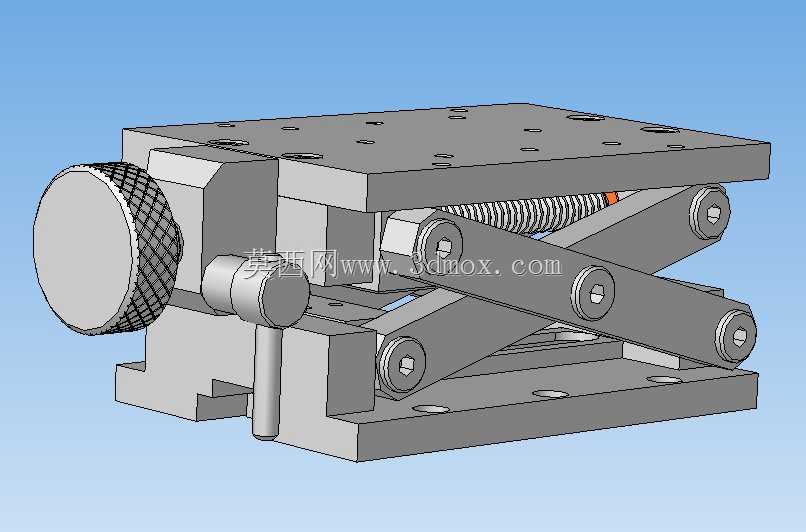

　　在实验室精密装调、小型工装夹具位姿调整、光学元件架微调这类对升降位移精度有要求、又不适合接入气动液压动力的场景里，这类手动螺杆驱动的剪叉升降结构是非常实用的调节部件。不同于大吨位起重设备的动力配置，这款结构的核心传动逻辑是通过侧方的滚花旋钮转动传动螺杆，将螺杆的回转运动转化为剪叉臂铰接点的水平相对位移，进而带动上方承载平台完成垂直方向的升降动作，60mm的有效行程刚好覆盖多数小型工位调节的位移需求，不会因为行程冗余造成结构体积浪费。

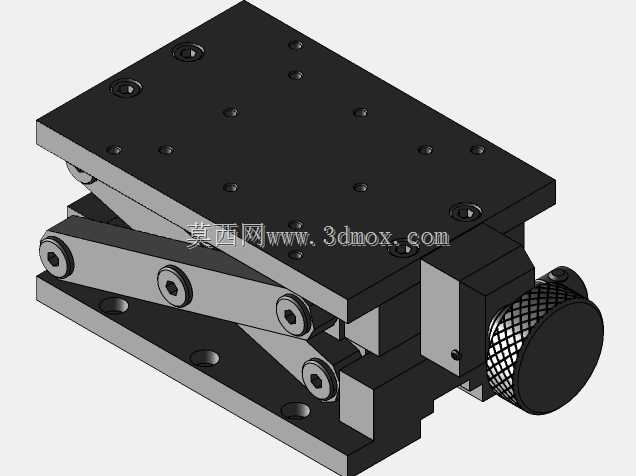

　　从结构设计的细节来看，剪叉臂采用对称双组铰接布局，每处铰接点都配置了带肩螺栓配合轴套的转动副，既避免铰接处出现径向窜动，也能减少反复调节带来的铰接磨损，长期使用也不会出现平台升降卡滞或者偏斜的问题。侧方的调节旋钮做了网纹滚花处理，即使操作人员戴薄劳保手套操作，也能获得足够的转动摩擦力，不需要额外配套手柄工具就能完成调节动作，在狭窄的设备安装空间里操作便利性更好。螺杆传动本身具备自锁特性，不需要额外增加锁紧机构，当转动旋钮调整到目标高度后，平台可以稳定保持在当前位置，不会因为承载负载出现缓慢下滑的问题，承载稳定性相比斜面顶升、凸轮顶升的手动调节结构更可靠。

　　安装边界方面，底座部分预留了多个沉头安装孔，可以直接通过内六角螺栓固定在光学平台、工装基板或者设备机架的安装面上，不需要额外设计转接安装板，降低配套设计的工作量。上方承载平台同样布置了规则排列的螺纹安装孔，方便直接固定被调整的工件、检测探头或者小型工装组件，孔位间距参考了通用工装的安装尺寸规范，适配多数常规装夹配件的安装需求。整体结构的外形尺寸紧凑，底座轮廓方正，在设备内部排布时不会占用过多的安装空间，适合集成在小型自动化检测设备、手动装配工位、实验测试夹具里作为高度调节单元使用。

　　实际选型使用时需要注意，这类手动螺杆升降结构更适合轻载精密调节场景，不适合大吨位负载的起重举升，螺杆的导程设计决定了调节的精细度，转动旋钮一圈对应的平台升降位移量很小，可以实现毫米级以下的微调精度，满足精密对位的需求。剪叉臂的铰接点间隙控制是设计时的重点，间隙过大会导致平台升降时出现晃动，影响调节精度，间隙过小则会造成转动阻力过大，手动调节费力，这款结构在铰接处的公差配合上做了平衡，既保证升降动作顺滑无卡滞，也将平台的晃动量控制在极小范围内。另外在螺杆的传动段做了润滑脂储留结构，长期使用不需要频繁加注润滑脂，维护成本很低，适合在无尘车间、实验室这类不方便经常做设备维护的场景下使用。

　　不同于电动升降台需要配套电源和控制模块，这款纯机械结构的手动升降台不需要外接任何动力源，在没有供电的野外测试场景、防爆车间不能使用电气设备的场景下也能正常使用，适用场景覆盖范围更广。整体结构的零件加工工艺性较好，除了螺杆需要做螺纹磨削加工保证传动顺滑度之外，其余剪叉臂、底座、平台板都可以采用常规的铣削加工完成，零件加工成本可控，适合小批量定制生产或者设备配套时的非标结构设计参考。
