35mm轴用链轮式安全离合装置结构

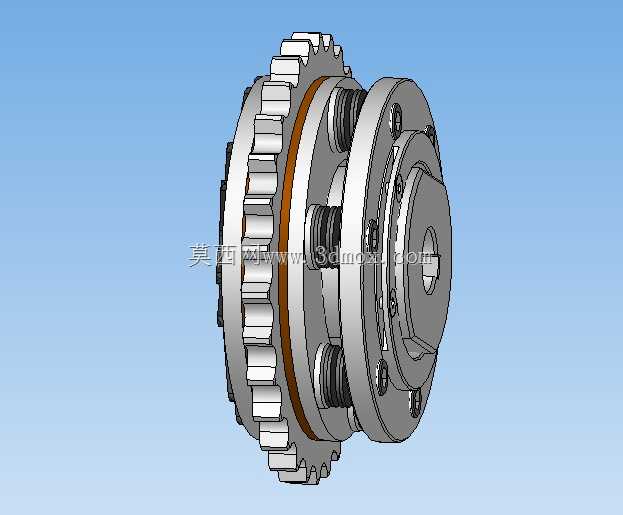

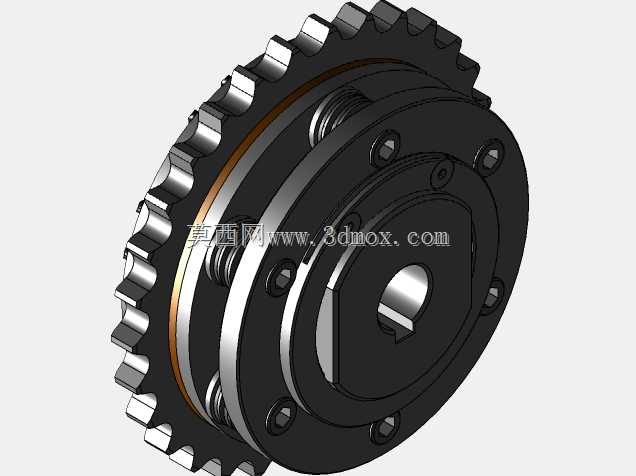

　　在链式传动的重载输送、自动化生产线驱动、轻工机械动力传输场景中，传动链路的过载保护一直是设备运维中不可忽视的环节——一旦末端负载出现卡滞、冲击过载，若动力端持续输出扭矩，极易造成链轮断齿、链条崩断、电机烧毁甚至核心传动件的不可逆损伤，这款适配35mm轴径的安全离合器，正是针对这类链式传动场景开发的扭矩限制式离合部件。从结构布局来看，该部件将链轮集成在离合主体的外侧，省去了额外的链轮安装转接结构，直接通过链轮与传动链条啮合完成动力输入或输出，大幅压缩了传动链路的轴向安装空间，适合安装空间局促的设备动力端布局。离合的核心功能逻辑是通过内置的弹性压紧机构，将主动侧与从动侧的摩擦副保持在设定的正压力下，正常传动时摩擦副之间无相对滑转，

　　可稳定传递额定工作扭矩，当负载端扭矩超过预设的阈值时，摩擦副之间产生滑转，主动侧与从动侧脱开同步传动状态，切断扭矩的持续传递，待过载工况解除后可自动恢复传动，无需人工复位即可重新进入工作状态，适配频繁出现瞬时过载的连续生产场景。从安装边界来看，该部件的内孔适配直径35mm的传动轴，配合键槽实现周向固定，轴向通过端盖锁紧结构完成定位，安装时无需对原有传动轴做大规模改动，可直接替换同轴径的普通刚性链轮，降低现有设备的过载保护改造成本。链轮参数匹配节距15mm的传动链条，齿数为30，适配常规的工业滚子链条传动规格，可直接对接现有链式传动系统的链轮参数，无需重新匹配链条规格。设计过程中，摩擦副的材质选择充分考虑了长期滑转的耐磨需求，

　　压紧弹簧的刚度经过匹配计算，可在额定扭矩范围内保持足够的压紧力，避免正常传动时出现打滑丢转的问题，同时在过载时能快速触发滑转，不会出现扭矩传递滞后导致的部件损伤。外侧的链轮齿形经过标准齿形修形，啮合时可降低与链条的冲击噪音，延长链条与链轮的使用寿命。离合主体的壳体采用剖分式紧固结构，多组周向均布的螺栓配合弹簧组件，可通过调整螺栓的压紧量微调触发过载保护的扭矩阈值，适配不同负载等级的传动需求，无需更换内部零件即可完成扭矩参数的适配。在实际设备选型应用中，这类集成链轮的安全离合器多用于包装生产线的输送链驱动、木材加工设备的进料链传动、自动化仓储的堆垛机行走驱动等场景，这类场景普遍存在负载波动大、易出现异物卡滞的问题，

　　传统的刚性链轮传动没有过载保护能力，一旦卡滞就会造成传动链断裂，而加装这款离合部件后，可在过载瞬间切断扭矩传递，保护上游的电机、减速器以及下游的执行机构，大幅降低设备的故障停机时间与维修成本。建模过程中，所有配合面的尺寸公差都按照通用机械传动的配合标准设定，轴孔与轴的配合采用过渡配合，既保证周向固定的可靠性，又便于现场安装拆卸，摩擦副的接触平面做了平面度要求，保证整个摩擦面的压力分布均匀，避免局部压力过大导致的异常磨损。链轮的齿形参数严格遵循对应链条的啮合标准，保证与链条啮合时的顺畅度，不会出现卡链、跳齿的问题。周向布置的弹簧组件位置经过动平衡校核，高速运转时不会出现偏载振动，适配最高线速度符合常规工业链式传动的转速要求。端盖处的密封结构可阻挡车间内的粉尘、切削碎屑进入离合内部的摩擦副区域，避免杂质进入摩擦面导致的摩擦系数变化，保证过载扭矩触发值的长期稳定性，减少日常维护的频次。
