可调节式设备行程限位止停装置

　　在各类自动化生产线、输送设备、直线运动模组以及往复式作业机械的运行场景中，行程末端的硬限位止停是保障设备运行安全、避免运动部件超程碰撞的核心结构，这款可调节式止停装置正是针对这类需求设计的机械式硬限位组件。不同于光电、磁感应类的软限位触发元件，该装置依靠纯机械结构实现刚性止挡，不会受电磁干扰、粉尘油污覆盖等现场工况影响，在软限位失效的极端工况下可作为最后一道安全屏障，直接承受运动部件的冲击载荷，强制设备停止运行。

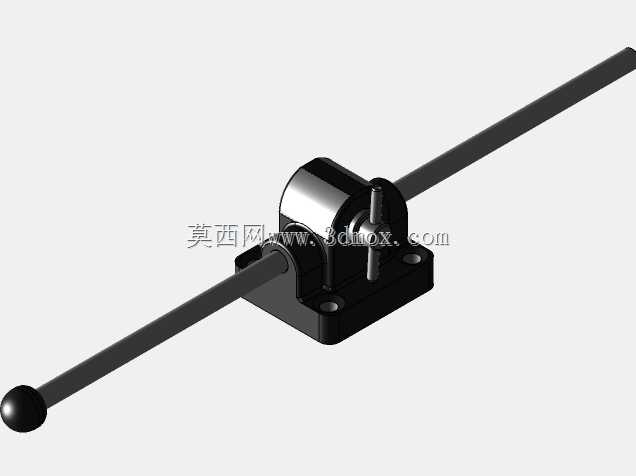

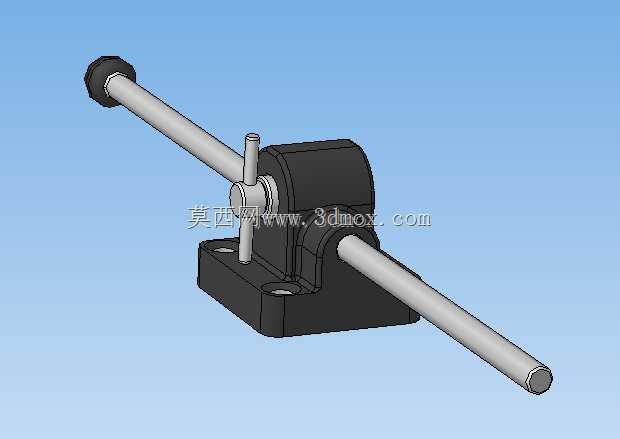

　　从结构设计逻辑来看，装置采用夹座式安装基体，底部设置两个带沉孔的安装平面，可直接通过螺栓固定在设备的安装基准面或者型材机架上，夹座主体做了分体式剖分设计，配合顶部的锁紧旋钮，无需拆卸轴端的其他部件，就可以直接将整个止停座穿套在光轴上，沿轴向任意调整位置后旋紧旋钮即可完成固定，调整过程不需要额外的辅助工装，现场调试效率远高于传统的固定式挡块结构。穿设在夹座中的长光轴作为止挡的承载杆，一端设置了带缓冲垫的止挡头，缓冲垫采用聚氨酯类耐磨弹性材质，运动部件撞击到止挡头时，可吸收部分冲击动能，避免刚性碰撞产生的噪音和零件崩损问题，光轴的另一端做了圆滑收头处理，既可以避免安装调试过程中尖锐棱边划伤操作人员，也能在需要时穿过其他安装支座拓展使用场景。

　　设计过程中充分考虑了不同工况的安装边界，夹座的底部安装面与光轴轴线保持严格的平行度公差，安装后光轴不会出现偏斜，保证止挡头的受力面与运动部件的撞击面完全贴合，避免局部应力集中导致的零件变形。光轴的直径与夹座的内孔采用小间隙配合，既保证调整时滑动顺畅，又不会在锁紧后出现径向窜动，锁紧旋钮的螺纹做了防松处理，设备长期运行产生的振动不会导致夹座移位，止停位置的重复定位精度可控制在毫米级，完全满足常规工业设备的限位精度要求。

　　从实际应用场景来看，这类止停装置可适配多种直线运动机构，比如皮带输送机的末端物料阻挡、气缸活塞杆伸出端的行程硬限位、直线导轨滑台的超程防护、手动操作机构的行程端点锁定等场景。针对不同的安装空间，可通过调整光轴穿入夹座的方向，选择止挡头朝向运动部件的一侧，也可以根据需要更换不同厚度的缓冲垫，调整撞击时的缓冲行程，应对不同重量、不同运行速度的运动部件的止停需求。夹座的主体材质选用高强度铸铁或者压铸铝合金，兼顾结构强度和轻量化要求，光轴采用调质处理的中碳钢，表面做镀硬铬处理，耐磨性能优异，长期滑动调整也不会出现表面拉毛、锈蚀的问题，可适应潮湿、多粉尘的工业车间环境。

　　在安装尺寸的适配性上，夹座的整体高度控制在较低范围，不会占用过多的设备上部空间，底部两个安装孔的孔距按照通用工业型材的槽距设计，可直接适配欧标、国标常用规格的铝型材安装，不需要额外加工转接板。光轴的长度可根据实际行程范围裁切，不需要定制特殊长度的杆件，现场改造时可直接利用标准光轴下料，大幅降低备件成本。整个装置没有易损的电子元件，日常维护仅需要定期检查锁紧旋钮的紧固状态、缓冲垫的磨损情况即可，维护成本极低，相比集成式的限位组件，该结构的拆解更换更加便捷，单个零件损坏后可单独替换，不需要整体更换整个装置。

　　在结构细节处理上，夹座的所有棱边都做了倒角处理，没有尖锐的毛刺，安装调试过程中不会割伤操作人员，锁紧旋钮的表面做了滚花处理，徒手即可完成锁紧和松开操作，不需要借助扳手等工具，小范围调整止停位置时单人即可完成操作。止挡头与光轴的连接采用螺纹锁紧结构，缓冲垫磨损后可单独拧下止挡头更换缓冲垫，不需要拆卸整个光轴和夹座，大幅缩短了设备维护的停机时间。针对大载荷的应用场景，还可以在夹座的剖分面增加定位销，提升夹座与光轴的锁紧力，避免大冲击力下夹座出现移位，适配更高运行速度、更大运动质量的设备止停需求。
