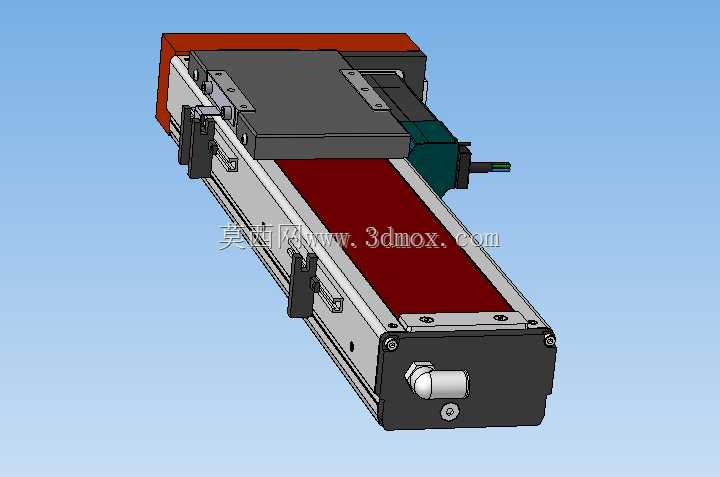

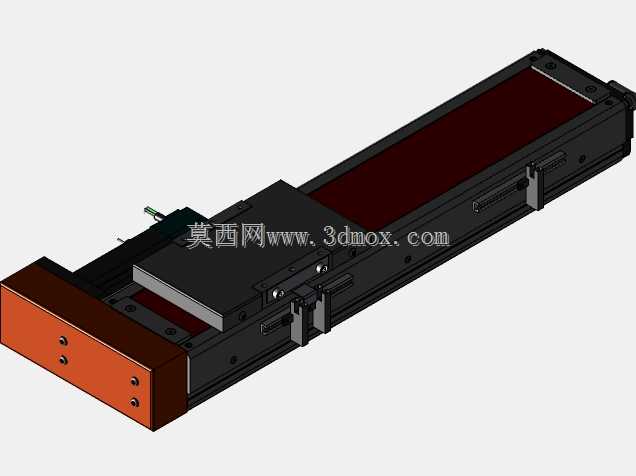

250mm行程右置电机线性传动模组

　　这款右置电机布局的线性传动模组，核心有效行程设定为250mm，是自动化产线搭建、非标设备改造场景里非常常用的直线执行单元，日常在3C电子零部件搬运工位、小型工件点位涂胶作业、视觉检测工位的镜头往复移动、实验室小型试验台的试样进给场景中都能见到同结构产品的应用。从结构设计逻辑来看，将驱动电机布置在滑台本体右侧而非传统的端部直连布局，核心是为了压缩模组整体的轴向安装尺寸，很多设备内部轴向空间局促，端部装电机后会超出安装边界，右置的布局通过内置同步带传动结构将电机的旋转运动平行传递到模组内部的驱动轮，既保留了伺服电机的高响应传动特性，又能把轴向长度控制在更紧凑的范围内，适配狭小安装空间的使用需求。

　　模组的主体承载结构采用铝型材挤压成型的基座，型材本身自带的安装槽道既可以作为内部导轨的安装基准，也能在客户整机组装时直接通过T型螺栓完成模组固定，不需要额外加工安装孔位，大幅降低现场安装的加工工作量。内部的导向部分采用双列直线导轨搭配滑块的结构，滑台的安装板直接和两个导轨滑块锁紧固定，相比单导轨结构，双导轨的抗倾覆力矩能力提升明显，即使滑台端部挂载有一定重量的执行元件，比如小型夹爪、点胶阀、检测探头，也不会出现运行卡滞、精度偏移的问题，日常运行的重复定位精度可以控制在±0.02mm区间，满足绝大多数中低负载高精度点位运动的需求。模组的上部覆盖有专用的防尘钢带，能阻挡车间环境里的切屑、灰尘、切削液溅入内部导轨和传动区域，

　　延长内部传动部件的维护周期，在有少量粉尘、切削液飞溅的机加工上下料场景也能稳定运行。端部的机械限位块采用硬橡胶加金属挡块的组合结构，在程序限位失效的情况下可以硬截止滑台的超程运动，避免滑台冲出行程造成设备损坏，侧面预留的光电传感器安装槽，可以根据实际使用的行程需求随意调整原点、正负限位的传感器位置，不需要额外加工安装支架，适配不同工位的行程调整需求。电机安装座和型材基座采用一体化定位锁紧结构，安装伺服或者步进电机时只需要将电机轴插入内置的传动轮锁紧孔，拧紧安装法兰的螺丝即可完成装配，不需要反复调整传动带的张紧度，安装座内部已经预设了带轮张紧的调节结构，后期维护更换传动带时也只需要松开调节螺丝即可操作，不需要拆解整个模组本体。

　　滑台的安装板上加工有标准的螺纹孔阵列，孔位间距符合通用的工业安装标准，可以直接搭配市面上绝大多数标准的气动夹爪、电动执行器、检测元件安装，不需要客户自行二次加工转接板。从安装边界尺寸来看，模组本体的宽度控制在常规的线性模组通用尺寸范围内，安装孔的孔距和同规格的标准丝杆模组、皮带模组完全兼容，客户在旧设备改造替换原有模组时，不需要重新加工设备的安装底板，直接原位替换即可，大幅降低改造的工作量和成本。实际选型使用时需要注意，这款右置电机的模组因为电机侧出，安装时需要在模组右侧预留出电机的接线和散热空间，不能紧贴设备侧壁安装，避免电机散热不良或者线缆弯折过度造成损坏；另外因为是同步带传动结构，不适合重载垂直提升的场景，水平安装使用时的负载能力可以满足常规小型工件的搬运需求，垂直使用时需要额外加装制动结构，防止断电后滑台下坠造成安全事故。日常维护时只需要定期在导轨滑块位置补充润滑脂，检查同步带的张紧度即可，不需要复杂的拆解保养，维护成本很低，非常适合中小批量非标设备的快速搭建使用，能大幅缩短设计阶段的零件绘制周期，直接选用成熟模组即可完成直线运动部分的设计，把更多设计精力放在工艺功能部分的优化上。
