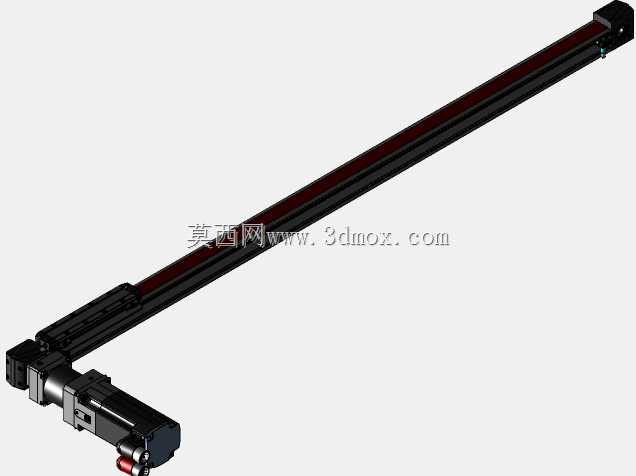

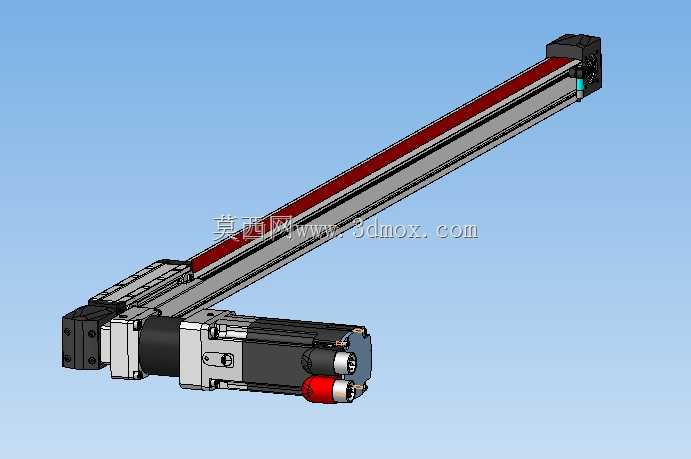

铝型材基座同步带直线传动模组结构

　　在3C电子组装、光伏组件搬运、医药包装分拣这类需要长行程高速往复动作的工位上，同步带直线传动模组的应用占比一直很高，相比丝杆传动模组，它的运行噪音更低、长行程下的成本控制更优，且能适配更高的线速度，适合负载不大但对节拍有明确要求的自动化产线布局。这套模组采用40×40mm规格的工业铝型材作为主体基座，型材本身自带的T型槽结构可以直接搭配T型螺栓完成整机安装，不需要额外加工安装底板，能大幅减少现场装配的加工工序，基座的截面设计兼顾了抗弯刚度与整体重量，水平安装工况下，1米行程段的静态挠度可以控制在0.2mm以内，满足多数轻载搬运的精度要求。驱动端采用侧装伺服电机的布局，电机输出端通过同步轮与带身啮合，

　　将旋转运动转化为滑台的直线往复动作，电机安装座集成了张紧调节结构，装配时可以通过调整安装座的相对位置改变同步带的预紧力，避免长期运行后带身松弛出现打滑、丢步的问题，张紧结构的调节行程预留了15mm的余量，足以覆盖同步带长期运行后的蠕变伸长量，不需要频繁拆解模组更换配件。滑台部分采用内嵌式双导轨支撑结构，滑块与导轨的配合面做了预压处理，能消除侧向间隙，滑台的安装面预留了标准的螺纹孔阵列，孔位间距符合通用工业配件的安装规范，可以直接搭载气动夹爪、真空吸盘、视觉检测相机等末端执行器，不需要额外设计转接板。模组的两端设置了硬限位挡块与缓冲胶垫，当电气限位失效时，硬限位可以直接阻挡滑台脱出轨道，缓冲胶垫能吸收滑台高速撞击时的动能，

　　避免结构件受冲击变形，两端的端盖部分集成了同步轮的轴承座，轴承采用深沟球轴承，能承受径向与少量轴向载荷，适配水平、垂直、侧装等多种安装姿态。设计过程中优先考虑了易维护性，带身外侧设置了可拆卸的防尘钢带，能阻挡车间内的粉尘、碎屑落入带身与导轨的配合面，减少磨粒磨损，防尘钢带采用卡扣式固定，更换时不需要拆解整个模组的端盖结构，日常维护只需要定期擦拭钢带表面、检查同步带张紧力即可。从安装边界来看，模组的整体截面尺寸控制在40mm宽度范围内，侧装电机部分的突出长度根据所选电机型号控制在120mm以内，不会占用过多的设备安装空间，滑台的出线口预留了拖链安装位，可以配套标准10系列拖链完成动力线、传感器线的布线，

　　避免线缆随滑台往复运动时出现弯折磨损。这类同步带模组的重复定位精度通常可以控制在±0.1mm，足够完成物料搬运、工件移栽、点位喷涂这类对绝对精度要求不高但对运行速度有要求的工序，相比丝杆模组，它的有效行程可以做到更长，且行程增加时不会出现丝杆转速受临界转速限制的问题，在长行程高速工况下的适配性更强。设计时还需要考虑同步带的材质选型，常规工况下采用氯丁橡胶带身加钢丝芯的同步带即可，在洁净室工况下可以替换为聚氨酯带身，避免运行过程中产生橡胶碎屑污染生产环境，滑台的润滑注油口设置在侧面，日常补脂时不需要拆卸外罩，直接通过注油嘴向导轨滑块内注入润滑脂即可完成保养。
