带制动功能三菱HG-RR153B交流伺服电机结构

　　在自动化产线的垂直轴传动、机床进给轴、需要快速停机定位的物料搬运机构中，普通伺服电机断电后受负载重力或惯性影响会出现轴端滑移、位置偏移的问题，带制动器的交流伺服电机正是为解决这类工况痛点设计的动力执行部件。这款HG-RR153B_A伺服电机的三维结构完整还原了实体产品的装配逻辑，从输出端法兰到后端制动单元的每一处连接细节都做了精准复刻，能直接用于设备整体装配的干涉校验、安装空间预留校核工作。

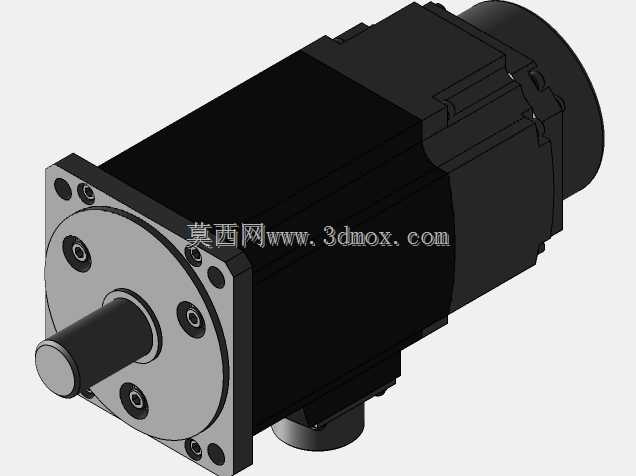

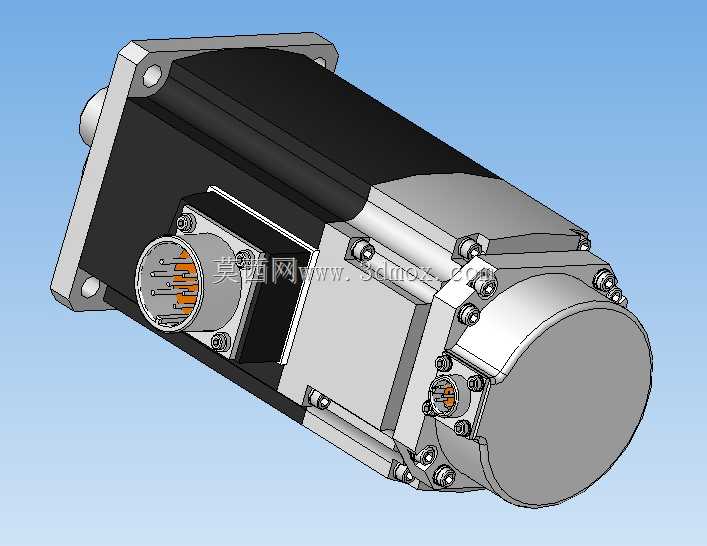

　　从结构布局来看，电机主体采用方形机座搭配圆形端盖的经典设计，输出端法兰带定位止口与安装孔位，止口尺寸与同功率段常规伺服电机保持通用互换性，方便用户在现有设备上做替换升级，不需要重新加工安装法兰面。机座侧面预留的连接器接口分别对应动力供电与编码器信号传输，接口的防护凸台结构做了加高处理，能避免现场布线时线缆弯折过度导致的接头松动，也能减少切削液、粉尘对接头触点的侵蚀。后端集成的失电式制动器是这款电机的核心功能单元，制动器的摩擦副、衔铁、弹簧组件都在模型中做了分层呈现，断电状态下弹簧推动衔铁压紧摩擦片锁死转子轴，通电后电磁力吸合衔铁释放摩擦副，电机可正常运转，这种失电制动的设计能在设备突发断电时立刻锁死轴端，防止垂直负载坠落引发安全事故。

　　做设备选型时，很多工程师容易忽略制动器的响应时间与电机惯量的匹配问题，这个三维模型把制动器部分的轴向尺寸做了1:1还原，能直观看到制动单元在电机整体长度中的占比，方便在做设备布局时预留足够的轴向安装空间，避免和后方的走线槽、防护板产生干涉。电机外壳的散热筋结构沿着机座轴向排布，筋条的高度、间距都和实体产品一致，在做设备热仿真分析时，可以直接提取外壳的散热面参数，不需要再重新建模绘制散热结构。输出轴的轴径、键槽尺寸也完全按照产品手册的参数还原，轴端的螺纹孔细节也做了呈现，方便设计联轴器、同步带轮等传动连接件时直接匹配尺寸，不用反复核对二维手册的参数。

　　从设计思路上，这款电机把制动器集成在电机后端盖内部，没有额外增加过多的径向尺寸，相比外接独立制动器的方案，整体结构更紧凑，能减少传动链的长度，提升整体传动刚性。编码器单元布置在制动器和后端盖之间，和动力腔做了物理分隔，能避免电机运转时的电磁干扰影响编码器的信号精度，这一点在高精度定位的工况下尤为重要，比如半导体晶圆搬运、精密点胶设备的进给轴，编码器信号的稳定性直接决定了设备的重复定位精度。模型上的每一处螺栓连接位置都做了还原，包括机座和端盖的连接螺栓、连接器的固定螺栓、制动器的安装螺栓，在做装配工艺模拟时，可以直接按照螺栓的排布设计装配工序，也能提前核对螺栓安装时的扳手空间是否足够，避免实际装配时出现螺栓无法拧紧的问题。

　　在实际应用场景中，这类带制动器的伺服电机常被用在桁架机械手的Z轴升降、自动化立体仓库的堆垛机行走轴、机床的刀库旋转轴等位置，这些工况要么存在垂直方向的负载，要么需要紧急停机时保持位置固定，普通不带制动的伺服电机即使驱动器带抱闸逻辑，也无法克服断电后的负载滑移。通过这个三维模型，结构工程师可以在设计阶段就完成电机安装座的结构设计、线缆的弯曲半径校核、周边部件的干涉检查，不需要等拿到实体样品再调整设计，能大幅缩短设备的研发周期。另外模型上的密封槽、密封圈安装位置也做了细节呈现，能直观看到电机的防护结构设计，在有切削液、粉尘的加工车间场景下，可以提前评估电机的安装方向是否会导致积液渗入密封面，提前调整安装角度或者增加防护挡板。
