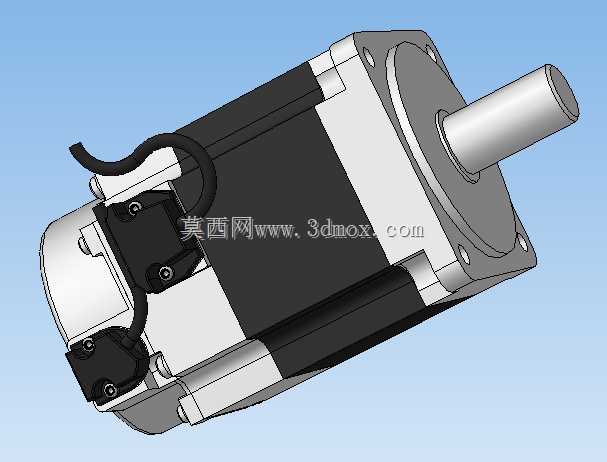

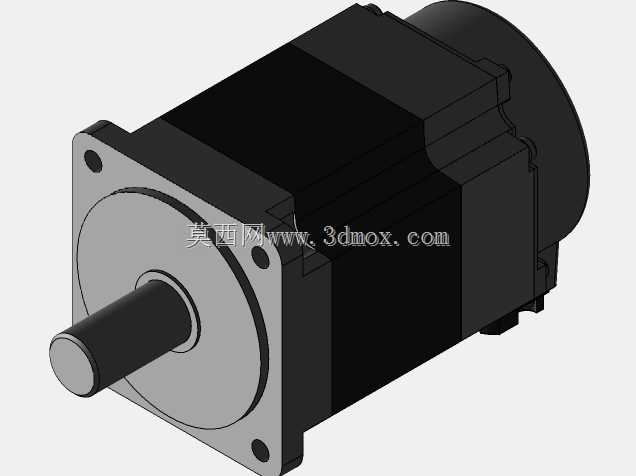

三菱HG-KR73J_A交流伺服电机三维结构

　　在自动化产线的传动选型环节，伺服电机的三维结构还原度直接影响后续装配干涉校验、负载惯量匹配计算的准确性，这款HG-KR73J_A交流伺服电机的三维建模，完全按照实物的装配层级拆分，从输出轴的轴伸长度、键槽尺寸公差，到后端编码器舱的安装凸台、动力线缆出线口的弯折空间，都做了1:1的结构还原。做设备结构设计时，很多新手容易忽略电机安装法兰的止口配合公差，这个模型里把法兰面的安装孔位分布、止口的凸台高度、端面的粗糙度预留区域都做了明确的结构区分，在做电机安装座的设计时，可以直接提取安装面的轮廓做配合约束，不用再反复核对二维样本的尺寸标注，能大幅减少装配阶段出现的孔位错位、止口配合过松或过紧的问题。从实际应用场景来看，

　　这款小功率交流伺服电机多用于3C电子装配设备的进给轴、小型机械手的关节驱动、包装设备的送膜辊筒驱动这类对位置控制精度要求较高的工位，模型里还原的电机本体径向尺寸、轴向总长，能帮助设计人员在布局阶段就核算清楚电机周边的走线空间、与相邻传动部件的安全距离，比如在做同步带轮传动的结构设计时，可以直接在模型里装配对应规格的同步轮，校验带轮的端面是否会和电机前端盖发生摩擦，动力线缆的出线方向是否会和设备的护板、拖链产生干涉。这款电机的设计思路本身就偏向紧凑型工业应用，机身的散热筋结构没有做冗余的突出设计，后端的编码器接线端和动力接线端采用了侧出式布局，相比后出式的接线结构，能节省轴向的安装空间，在做一些安装空间受限的窄幅设备设计时，

　　这个结构细节的还原能帮设计人员提前规避布线空间不足的问题。模型里还还原了电机本体的安装基准面，也就是法兰端面与输出轴的垂直度公差对应的结构基准，在做同轴度校验的时候，可以直接以这个基准面作为约束参考，校验电机输出轴与丝杠、减速机输入轴的同轴度，避免因为装配基准选错导致的电机轴径向受力过大，缩短轴承使用寿命的问题。很多工程师在选型时只关注电机的额定扭矩、额定转速这类电气参数，往往忽略了电机的外形安装边界，比如电机尾部的编码器凸起部分的尺寸，在做封闭罩壳设计时，如果只参考机身的径向尺寸做罩壳，很容易出现罩壳盖不上、压到编码器线缆的问题，这个三维模型把尾部编码器舱的凸起高度、接线插头的外形尺寸都做了完整还原，在设计电机外罩、

　　拖链固定支架的时候，可以直接在装配环境里做干涉检查，不用等实物到件后再反复修改结构件。从结构细节来看，电机输出轴的轴端螺纹孔、轴肩的定位台阶尺寸都和实物一致，在做联轴器选型、带轮锁紧结构设计时，可以直接匹配对应的锁紧件尺寸，不用额外测量轴径、键槽宽度这些基础尺寸。电机机身的安装法兰采用了方形切边的结构，四个安装孔的中心距、孔的沉头深度都做了准确还原，在做安装板的设计时，可以直接生成对应的孔位特征，不用反复对照样本标注换算尺寸。另外，模型里的动力线缆出线口的橡胶护套结构也做了还原，在做线缆固定头选型时，可以参考护套的外径尺寸选配合适的线缆格兰头，保证线缆固定的密封性和抗拉强度。在做设备的动态干涉校验时，这个模型的重量属性、质心位置都可以按照实物参数赋值，能帮助设计人员核算电机安装支架的结构强度，避免因为支架刚性不足导致的电机运行抖动、位置精度超差的问题。对于做三维建模的从业者来说，这个模型的结构拆分逻辑也很有参考价值，从前端盖、定子壳体、后端盖到输出轴组件、编码器组件，每个零件都按实际装配关系做了层级划分，没有出现零件合并、配合面错位的问题，不管是用来做装配教学演示，还是做设备的虚拟调试，都能直接调用，不需要再做额外的结构修复。
