三菱HG-SN52J_A交流伺服电机结构模型

　　在自动化产线、数控机床、工业机器人关节这类对位置控制精度、转速响应速度有严苛要求的场景里，交流伺服电机是核心执行驱动部件，这款HG-SN52J_A型号的伺服电机三维结构，完整还原了量产实物的所有装配细节，能直接用于设备整体装配的干涉校验、安装工位布局模拟，也能作为伺服驱动选型阶段的结构参考素材。从实际工程应用的角度看，这类中惯量交流伺服电机常被用在3C电子组装设备的进给轴、包装机械的牵引辊驱动、小型机械手的回转关节上，它的输出轴采用标准圆柱轴伸带键槽的结构，能通过联轴器直接连接负载丝杠或者同步带轮，轴伸的径向跳动、轴向窜动的公差预留都在模型里做了对应还原，做装配仿真的时候能直接模拟实际装配的公差配合状态，

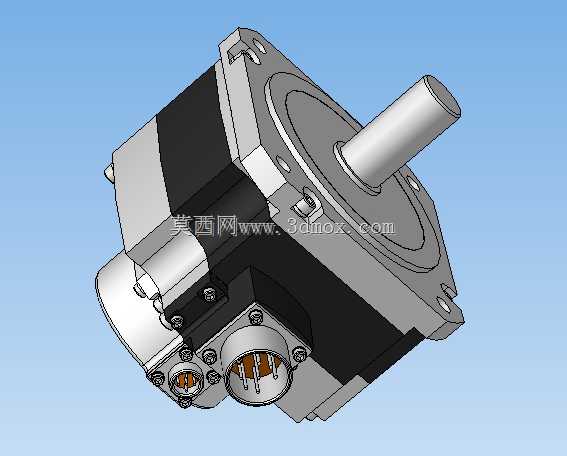

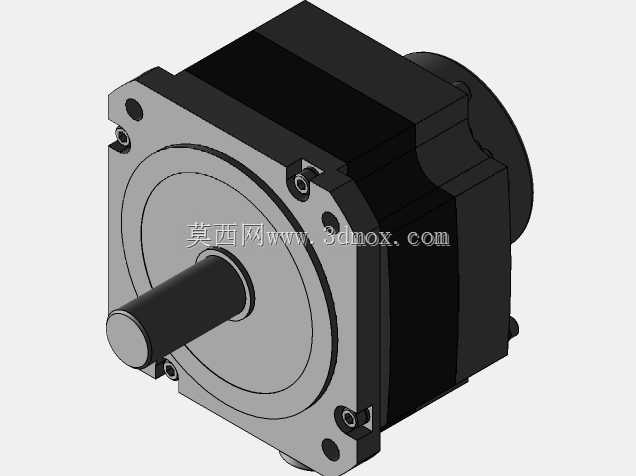

　　不会出现模型装配到位但实际生产装不上的问题。模型的安装法兰采用方形端面法兰设计，四个安装孔的位置度、法兰止口的配合尺寸都严格按照实物参数做了还原，做设备安装板设计的时候，可以直接提取模型的安装面特征来配做安装孔、止口凸台，不用再反复核对二维样本的尺寸标注，能减少选型阶段的尺寸核对工作量。电机尾部的编码器接口、动力线缆接口的结构也做了完整建模，两个航空插座的位置、插针排布、接头锁紧结构都和实物一致，在做设备布线设计的时候，可以直接根据接口位置预留线缆弯曲半径，规划走线路径，避免出现线缆和周边结构件干涉、接头插拔空间不足的问题。从结构设计思路上看，这款电机的外壳采用分段式拼接结构，前端盖和定子壳体通过止口定位加螺栓锁紧，

　　后端盖集成编码器安装腔体，外壳的散热筋做了合理的布局，既保证壳体的结构强度，也能在电机持续运行时增大散热面积，模型里把壳体的壁厚、加强筋的厚度、螺栓孔的沉头深度都做了准确还原，要是做电机相关的二次结构改造，比如加装外置刹车、外接散热风扇，都能直接在这个模型基础上做修改，不用从零开始测绘。电机的定子绕组、转子磁钢的内部结构虽然是外观装配级建模，但外部的所有安装边界、连接尺寸都完全贴合实物，在做整机三维布局的时候，把这个模型导入装配体，就能准确模拟电机的实际占用空间，包括电机本体的最大回转半径、接线端的最小操作空间、输出轴的伸出长度，都能直接用于空间校验，避免后期加工装配时出现结构干涉。在做设备的运动仿真时，这个模型的输出轴、

　　壳体都做了独立的装配约束，可以直接给输出轴添加旋转驱动，模拟电机带动负载运转的状态，验证传动链路的运动行程是否满足设计要求，也能用来检查电机周边的防护罩、管线拖链在电机全行程运转时会不会出现剐蹭。很多工程师在做设备设计初期，往往只关注电机的扭矩、转速这类电气参数，忽略安装结构、接口位置带来的布局问题，等到实际装机时才发现电机和设备机架干涉、线缆插不上，这个完整的三维结构模型就能在设计阶段把这类问题提前暴露，减少后期改图的工作量。另外这款电机的本体重量分布也在模型的材质属性里做了对应设置，做整机的重心校核、安装板的受力分析时，可以直接提取模型的质量参数，不用再手动估算重量，让结构受力计算的结果更贴近实际情况。不管是做自动化设备的整机设计，还是做伺服驱动系统的教学演示，这个结构模型都能提供准确的结构参考，所有的外部特征都和量产实物一致，没有做简化或者失真处理，能满足不同场景下的三维设计使用需求。
