带制动功能三菱HG系列交流伺服电机

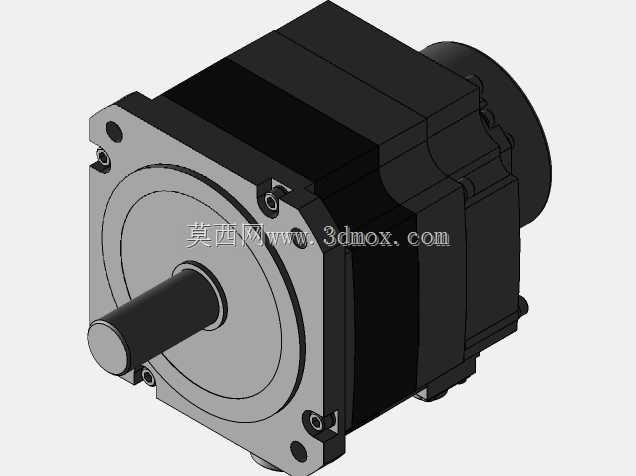

　　在自动化产线的垂直轴驱动、机床进给轴快速启停、工业机器人关节精准定位这类对位置保持有硬性要求的场景里，普通伺服电机断电后会因为负载自重或者外力干扰出现轴端滑移，轻则造成加工位置偏移、工件定位偏差，重则引发撞机、物料坠落这类安全事故，带制动器的交流伺服电机就是为解决这类痛点设计的驱动单元。这款HG-SN52BJ_A三菱伺服电机的三维结构，完整还原了制动模块与电机本体的集成设计，制动器布置在电机非输出轴侧的后端位置，和电机定子、转子组件同轴装配，没有额外突兀的外凸结构，不会额外占用过多安装空间，在排布密集的设备内部走线和布局时，能有效减少和周边结构件的干涉风险。从结构设计逻辑来看，这款电机的制动器采用失电制动的常规可靠方案，

　　也就是设备正常通电运行时，制动器内部的电磁线圈得电产生磁吸力，克服弹簧弹力吸合衔铁，让摩擦副完全脱开，电机转子可以无额外阻力顺畅转动，不会因为制动摩擦带来额外的功率损耗和发热；当设备断电、触发急停或者驱动系统报警时，电磁线圈立刻失电，弹簧快速推动衔铁压紧摩擦片，通过摩擦力直接锁死电机转子轴，实现断电瞬间的位置保持，避免垂直轴负载下滑、运动轴位置偏移的问题。从安装边界来看，这款电机采用方形法兰安装结构，法兰端的安装孔位按照对应功率段的行业通用尺寸设计，输出轴为标准圆柱轴带键槽结构，和常规同功率伺服电机的安装尺寸完全兼容，做设备迭代或者旧机替换时，不需要重新加工安装板、调整联轴器位置，能大幅缩短现场改造的装配周期。

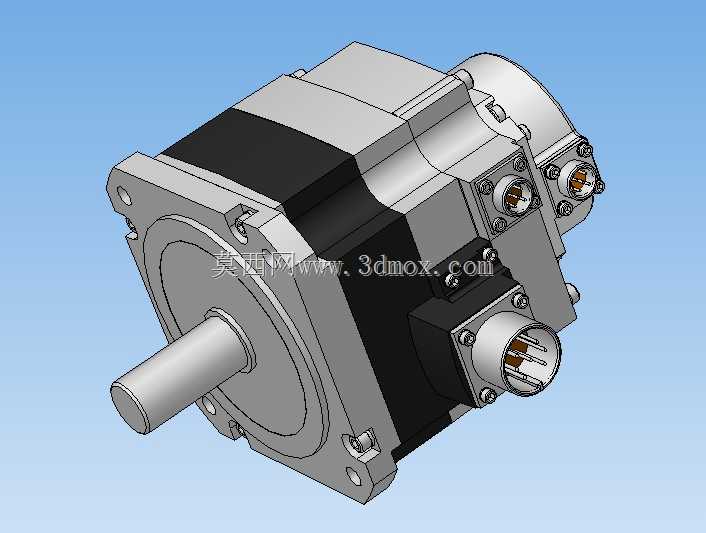

　　电机本体的接线端子采用侧置式的快插接头设计，动力线、编码器线、制动器控制线的接头分别做了防呆结构，现场接线时不需要反复核对针脚定义，插装到位后自带密封锁紧结构，能在有切削液飞溅、粉尘较多的车间环境下稳定运行，避免接头松动或者进灰进水引发的通讯故障、供电异常。从实际选型适配的角度，做三维结构设计时可以直接调用这个模型做装配干涉检查，核对电机和周边减速机、安装支架、走线槽的相对位置，尤其是要注意制动器部分的径向尺寸和后端的接线空间，避免预留的走线空间不足导致接头弯折过度，或者安装后电机后端和设备护板产生硬接触。这款电机的转子部分做了动平衡优化，搭配高精度编码器可以实现高响应的转速控制和位置控制，在需要频繁正反转、快速启停的工况下，

　　不会因为转动惯量匹配问题出现过冲、振荡的情况，集成的制动器不需要额外设计独立的制动安装支架，相比外置制动器的方案，整体传动链的刚性更好，制动响应延迟更短，在急停触发时能在极短时间内锁死轴端，保障设备运行的安全性。在做结构设计校核时，还要注意电机本体的散热筋布局，这款电机的外壳散热筋沿轴向布置，自然散热条件下就能满足额定功率下的温升要求，不需要额外加装外置散热风扇，进一步简化了设备的外围配套设计，接线时要注意制动器的供电回路需要和电机动力回路做独立的保护设置，避免因为线路故障导致制动器无法正常吸合或者释放，影响设备正常运行。
