带制动功能的三菱HG-RR203B交流伺服电机

　　避免安装偏心导致的输出轴径向跳动超差，输出轴为标准圆柱轴伸，轴端加工有键槽，可通过平键与联轴器、同步带轮、减速机输入孔实现扭矩传递，键连接的设计既保证了大扭矩传递时的连接可靠性，也方便现场拆装维护。电机尾部集成的电磁制动器为失电制动型，正常供电状态下制动器线圈得电吸合摩擦片，与电机转子完全脱开，不会给电机运转带来额外摩擦阻力，保证电机的动态响应性能与额定输出扭矩；当驱动系统断电、或者触发急停信号时，制动器线圈瞬间失电，内置弹簧推动摩擦片压紧制动盘，通过摩擦力直接锁死电机转子，实现输出轴的即时锁止，锁止扭矩匹配电机额定输出扭矩，可保证垂直安装工况下额定负载不会出现下滑位移。电机侧部的接线模块采用分腔设计，动力线、编码器线、在自动化生产线、数控机床、工业机器人关节驱动这类对位置控制精度、停机响应速度有严苛要求的场景里，普通伺服电机往往无法满足垂直轴、倾斜轴负载的断电保持需求，一旦驱动系统失电，负载受重力作用下滑会直接造成工件报废、设备碰撞甚至人员伤害，带制动器的交流伺服电机正是为解决这类痛点开发的集成式驱动部件。这款集成制动模块的交流伺服电机，将电磁失电制动器与伺服电机本体做了同轴一体化设计，不需要额外在电机输出端加装外置制动单元，大幅缩减了驱动轴系的轴向安装尺寸，给设备整体布局留出更多设计余量。从结构设计逻辑来看，电机本体采用方形法兰安装结构，法兰端面加工有定位止口与均匀分布的安装螺孔，安装时可以通过止口实现快速同轴定位，

　　制动器控制线分别设置独立的航空插接口，不同功能的线缆接口做了防呆定位设计，现场接线时不会出现插错针脚的问题，同时接口处配备防水密封胶圈，可适应车间内存在切削液飞溅、粉尘较多的恶劣工况，避免线缆接头进灰进水导致的接触不良故障。在实际选型适配过程中，需要重点关注几个安装边界参数：首先是法兰安装面到电机尾端的总轴向长度，因为集成了制动器模块，这款电机的轴向尺寸比同功率不带制动的伺服电机更长，设计设备安装腔时要预留足够的轴向空间，避免出现电机尾部与设备结构干涉的问题；其次是输出轴的径向负载承受能力，这款电机的输出轴支撑采用高精度深沟球轴承，可承受一定的径向与轴向负载，但如果是直接连接齿轮、滚轮这类存在较大径向力的负载，需要额外核算轴承受力，

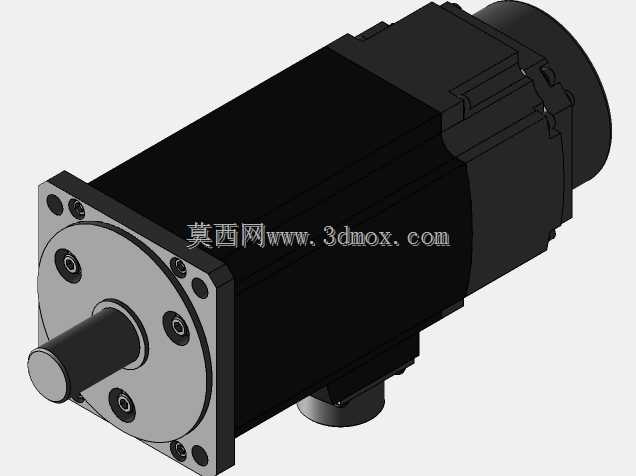

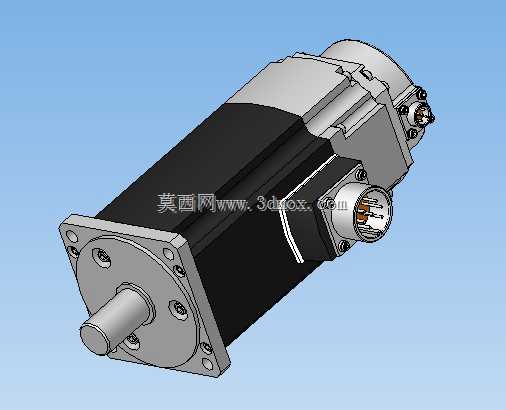

　　必要时加装外置支撑轴承座，避免长期运行导致轴承过早磨损、轴封漏油。从功能特性来看，这款电机的制动器响应时间在毫秒级，配合伺服驱动器的减速停机逻辑，可以实现高速运转状态下的快速精准停机，不会出现负载过冲的问题，适合用在电子制造设备的 pick-and-place 机构、数控机床的Z轴升降机构、包装机械的牵引送料机构这类需要频繁启停、精准定位、断电保持的工位。建模过程中，对电机的各个细节特征都做了还原：包括法兰面的安装孔倒角、输出轴的键槽尺寸、接线插座的针脚布局、电机外壳的散热筋结构、制动器模块与电机本体的连接台阶，所有配合面的尺寸公差都按照实际产品的安装公差做了设定，导入装配体时可以直接实现虚拟装配，不需要额外调整配合尺寸，

　　能够帮助结构工程师在设计阶段完成安装干涉检查、轴系对中校核、线缆弯曲半径验证等工作，减少后续实物装配时出现的设计问题。不同于外置制动器的拼接式结构，这款集成式电机的制动器与电机本体共用后端盖，转子轴为一体化加工，不存在同轴度累积误差，运转时的振动、噪音都比拼接结构更低，长期运行的稳定性也更好。在做设备布局设计时，还要注意电机接线侧的预留空间，要保证航空插头插拔时有足够的操作空间，同时线缆弯曲半径不能小于线缆直径的6倍，避免长期弯折导致线缆内部线芯断裂。另外，制动器的供电回路需要单独设计控制线路，不能与电机动力线共用回路，避免动力线的电流干扰导致制动器误动作，建模时也预留了制动器线缆的走线空间，方便工程师在三维环境中完成整线的布线设计。
