三菱HKRT1034WB直流伺服电机结构设计

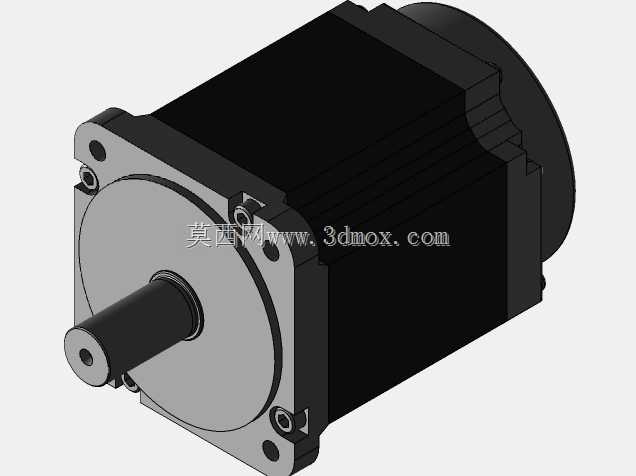

　　在自动化产线的进给轴驱动、数控机床的主轴辅助传动、工业机器人关节动力输出这类对转速精度、转矩响应有严苛要求的场景里，直流伺服电机始终是核心执行元件的主流选型方向，这款适配三菱驱动体系的HKRT1034WB规格直流伺服电机，在结构设计上完全围绕工业现场的安装适配、长期运行可靠性做了针对性优化。从外形结构来看，电机本体采用方型端盖搭配圆柱定子壳体的组合设计，区别于传统圆型机壳电机，方型安装端面的四个固定孔位可以直接和设备安装板的定位止口配合，不需要额外加装过渡转接法兰，能有效压缩动力单元的轴向安装空间，对于安装空间局促的多轴联动设备、桌面型精密加工设备来说，这种结构可以让整机布局更紧凑。输出轴采用标准圆柱轴伸带键槽的设计，

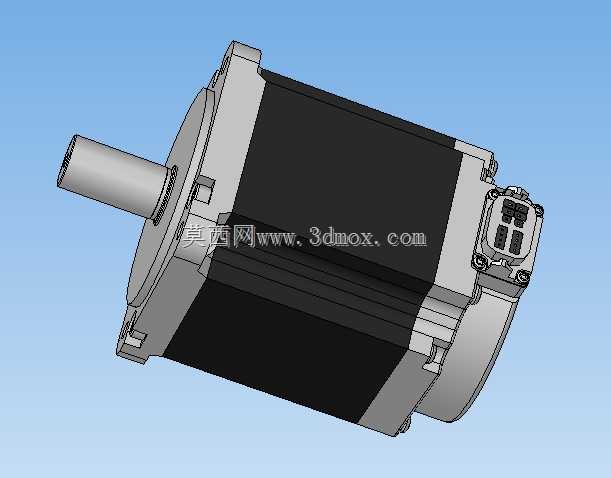

　　轴伸长度和直径匹配通用型联轴器的安装尺寸范围，不管是搭配膜片联轴器连接滚珠丝杠，还是搭配同步带轮驱动输送辊道，都不需要对轴端做二次加工，轴肩位置的定位台阶可以直接顶住联轴器内圈端面，避免长期正反转切换时出现轴向窜动。电机尾部的编码器和动力接插件采用侧出式集成布局，接插件带锁扣结构，现场布线时可以直接将预制好的带屏蔽层的动力线、编码器线插接到对应接口，锁扣扣合后能达到工业级防护要求，避免车间内的切削液、粉尘进入接插件内部造成接触不良，侧出的走线方向也不会和电机尾部的安装空间产生干涉，相比后出接插件的电机，能节省至少20mm的尾部预留空间。定子部分的壳体采用高强度铝合金压铸成型，表面做了黑色氧化散热处理，

　　壳体外壁的轴向散热筋可以在电机运行时增加和空气的接触面积，即使在额定转速下持续带载运行，壳体温度也能控制在绝缘等级允许的范围内，不需要额外加装散热风扇，既减少了易损部件，也避免了风扇运行带来的粉尘吸附问题，适合在洁净车间、无尘装配线这类对环境颗粒物有要求的场景使用。转子部分采用高性能永磁体贴装结构，转动惯量匹配中惯量负载的驱动需求，在做快速启停、正反转切换的动作时，不会因为惯量 mismatch 导致过冲或者定位偏差，能满足±0.01mm级别的重复定位精度要求。端盖部分的轴承采用深沟球轴承配对安装，前端轴承承受径向负载的同时可以承受一定的轴向力，适配皮带传动、齿轮传动这类存在径向力的安装场景，轴承位置的密封采用双唇式密封圈，

　　能阻挡外部的油污、金属碎屑进入轴承滚道，延长轴承的维护周期。在安装边界设计上，这款电机的安装止口尺寸、孔位间距完全兼容同功率等级的通用伺服电机安装标准，设备升级替换时不需要重新加工安装板，只需要匹配对应的驱动参数就能直接替换使用，降低了设备改造的成本和周期。从实际应用的角度看，这款电机可以覆盖0.4kW到0.75kW功率段的驱动需求，额定转速下的输出转矩可以满足大部分中小型自动化设备的动力要求，不管是用在3C产品的装配机械手关节、包装设备的送膜轴驱动，还是纺织机械的卷绕辊传动，都能稳定提供精准的转速和位置控制。建模过程中对电机的所有安装尺寸、配合公差都做了参数化处理，结构工程师在做整机布局时，可以直接提取安装面的配合尺寸、接插件的空间位置、轴伸的配合公差来做干涉检查，不需要反复核对二维手册的尺寸参数，能有效缩短设备设计阶段的布局周期，避免因为尺寸核对错误导致的安装干涉问题。电机的内部绕组、永磁体的结构也做了等效建模，在做设备的动力学仿真时，可以直接赋予对应的转动惯量、转矩参数，模拟实际运行时的负载响应情况，让仿真结果更贴近真实运行状态。
