正交管路连接用交叉抱紧式固定管夹结构

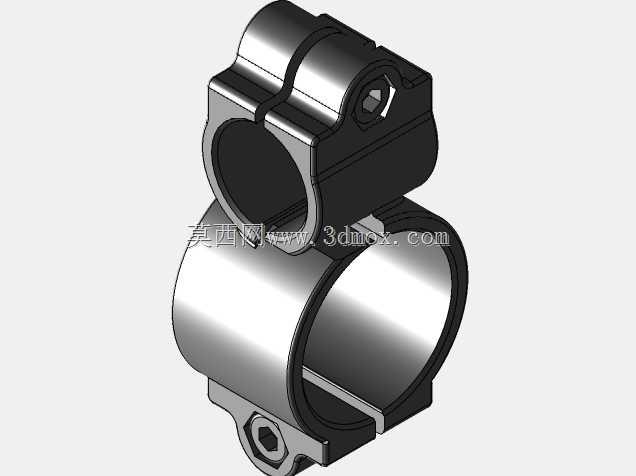

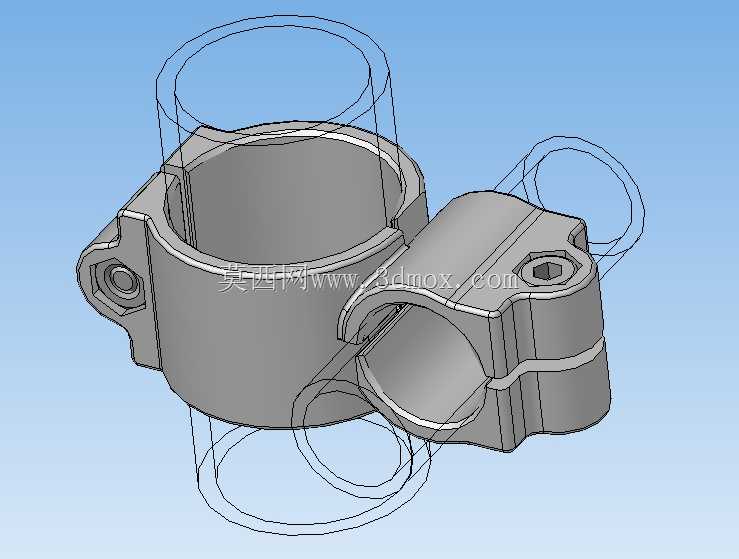

　　在流体输送、设备气路搭建、轻型结构框架组装的现场作业里，经常会遇到两根呈90度空间交叉的圆管需要实现相对位置固定的需求，常规的单管抱箍只能完成单根管道与安装基面的固定，无法直接处理两根正交圆管的交叉点位锁紧，要是采用焊接方式固定，不仅后期管路调整、拆装维护的难度陡增，还会在焊接位置产生应力集中，对于薄壁管材或者有防腐涂层的管路，焊接作业还会破坏管材表面的防护层，大幅缩短管路的实际使用寿命。这款交叉固定管支架就是针对这类正交圆管的交叉固定场景开发的连接件，不需要在管材上额外打孔、焊接，通过两个轴线呈90度垂直布置的抱紧卡箍结构，就能同时卡紧两根不同走向的圆管，实现交叉点位的刚性固定。从结构设计逻辑来看，整个零件采用一体化的基体设计，两个卡箍腔体的轴线在空间上保持严格垂直，避免分体式组装结构带来的装配间隙导致的管路错位问题。每个卡箍腔体都采用单侧开口的C型抱紧结构，开口侧预留了螺栓锁紧位，通过拧紧锁紧螺栓可以让C型开口产生微量的弹性形变，从而抱紧穿入腔体内部的圆管，这种设计既可以保证足够的锁紧摩擦力，避免管路受轴向力或者径向振动时出现窜动、松脱，又能适配对应管径公差范围内的圆管安装，不需要针对管材的外径公差做额外的适配调整。两个卡箍的衔接位置做了加厚的过渡圆角处理，因为交叉管的受力会在两个腔体的连接位置产生较大的复合应力，要是衔接位置壁厚不足或者采用直角过渡，长期受振动载荷或者管路外力作用时，很容易在应力集中位置出现开裂失效，

　　加厚过渡的设计可以让应力沿着圆弧面均匀分散，提升整个支架的结构强度和抗疲劳性能。从安装边界来看，这款支架适配的单管公称通径为30mm，也就是可以同时固定两根外径30mm的正交圆管，安装时不需要复杂的专用工装，只需要先将两根交叉布置的圆管调整到预设的空间位置，把支架的两个C型腔体分别对准两根管材卡入，再将锁紧螺栓穿入安装孔，按照预设的扭矩拧紧即可完成固定，整个安装过程可以在数分钟内完成，后期如果需要调整管路位置或者拆卸维护，只需要松开锁紧螺栓就能将支架从管材上取下，不会对管材本身造成任何损伤。在实际应用场景中，这类支架除了用于常规的水、气低压管路的交叉固定，还可以用于轻型设备框架的圆管搭建，比如小型物料架、设备防护栏、

　　自动化设备的轻型管线排布，甚至是户外临时管线的快速固定场景，相比传统的U型螺栓搭配角码的固定方式，这种一体化的交叉管支架和管材的接触面积更大，抱紧时的压强更小，不会因为锁紧力过大导致薄壁圆管出现变形，同时固定后的管路同轴度、位置精度更高，不会因为长期受振动出现位置偏移。在建模过程中，这类零件的设计需要重点关注几个核心尺寸的把控：首先是两个卡箍腔体的内径尺寸，要比适配管材的外径大0.1-0.2mm的装配间隙，既保证管材可以顺利穿入腔体，又不会因为间隙过大导致抱紧时出现旷量；其次是C型开口的宽度设计，开口宽度要小于腔体的内径，保证螺栓锁紧时开口的收缩量足够提供稳定的抱紧力，同时开口两侧的螺栓安装凸台要做足够的厚度设计，

　　避免拧紧螺栓时凸台出现断裂；另外两个腔体的轴线垂直度公差需要控制在合理范围内，要是垂直度偏差过大，安装后两根管材的正交角度就会出现偏差，影响整个管路或者框架的装配精度。还有卡箍内壁的设计，不需要做过高的表面粗糙度要求，适当的粗糙表面反而可以增加抱紧时的摩擦力，提升防松脱的性能，但是不能有明显的注塑或者压铸毛刺，否则会导致管材和内壁的接触不充分，降低锁紧的可靠性。在材质选择上，这类支架如果用于普通的工业环境，可以采用压铸铝合金材质，兼顾结构强度和轻量化的需求，同时铝合金本身的防腐性能较好，不需要做额外的表面处理就能适应多数常规工况；如果是用于有腐蚀介质的化工场景或者户外高湿度场景，可以选用尼龙加玻纤的工程塑料材质或者304不锈钢材质，进一步提升防腐性能；如果是用于重载管路的固定，则可以选用球墨铸铁材质，提升整体的结构强度和抗载荷能力。
