正交管路连接用交叉固定管夹结构

　　在流体输送管网搭建、设备外围气液管路排布、生产线辅助管线架设的现场作业中，经常会遇到两根呈垂直正交走向的管路需要在交叉点位完成相对位置固定的需求，这类场景如果采用两个独立单管夹分别固定再做拼接，不仅会占用更多安装空间，还容易因为两个夹体的装配公差累积，导致管路受力不均，长期受管路振动、介质脉动冲击时容易出现夹体松动、管路移位的问题，甚至会在管路连接处产生额外的应力集中，埋下泄漏隐患。这款交叉固定管支架就是针对这类正交管路固定场景开发的一体式结构，相比分体拼接的固定方案，一体式的夹体本体可以将两根正交管路的固定约束集成在同一个零件基体上，从根源上消除了多零件拼接带来的装配误差累积，安装时只需完成一次夹体的锁紧操作，就能同时实现两个垂直方向管路的位置锁定，大幅提升现场装配的效率。

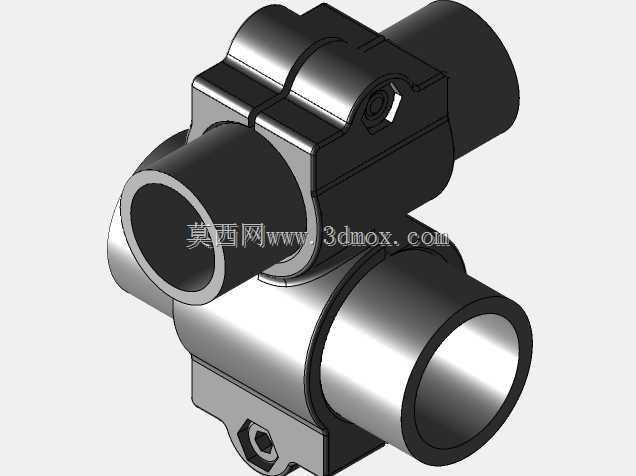

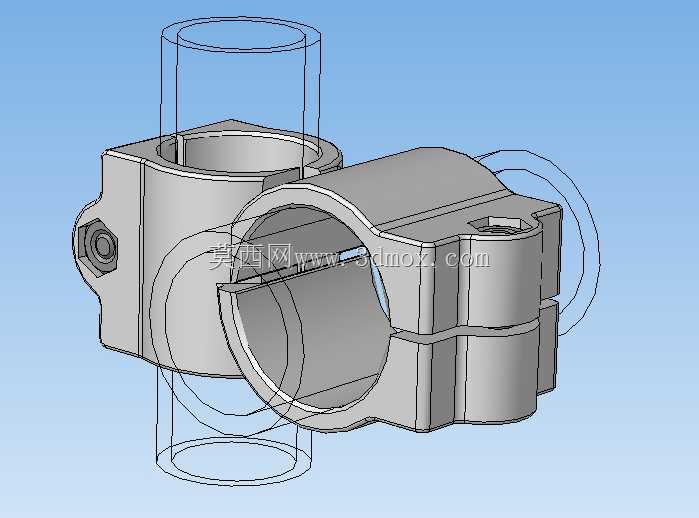

　　从结构设计逻辑来看，这款管支架采用了对开式夹体的基础构型，两个互相垂直的夹持孔道分别对应正交布置的两根管路，每个夹持孔道都采用了半圆对合的抱紧结构，夹体的一侧设置了一体式的铰接定位结构，另一侧预留了紧固件安装位，安装时可以先将夹体沿铰接侧翻开，分别卡入两根待固定的管路后，再通过侧方的锁紧螺栓施加抱紧力，这种设计不需要在安装时将管路从端部穿入夹体，能够在管路已经铺设完成的中间点位直接加装，适配现场改造、管线后期调整的作业需求。夹体的夹持内孔做了适配40mm管径的尺寸设计，孔壁的圆弧面与管路外壁的贴合度经过结构优化，抱紧时的接触面积足够大，不会出现局部应力集中压伤薄壁管路的问题，同时也能提供足够的静摩擦力，克服管路因介质流动产生的轴向窜动、径向振动载荷。

　　在安装边界方面，这款管支架的整体外形做了紧凑化处理，两个垂直夹持孔的中心距经过匹配计算，刚好满足两根40mm管路正交布置时的中心距要求，夹体的外轮廓没有多余的突出结构，在狭小的设备舱、管线密集的桥架内安装时，不会和周边的其他管线、设备结构产生干涉。夹体上的锁紧螺栓安装位做了沉台设计，螺栓锁紧后头部不会突出夹体外表面，进一步压缩了安装所需的空间余量。夹体本身没有设置额外的安装底座，属于管路之间的互相固定型支架，也就是通过夹体将两根正交管路绑定为一个整体，依托其中刚性更强的主管路来为支管提供固定支撑，不需要额外在墙面、设备机架上打孔安装固定点，非常适合设备内部随形布置的管路固定场景，比如自动化设备的气动管路排布、液压站的外围管路固定、小型化工试验装置的工艺管线搭建等场景，都能用到这类一体式交叉管支架。

　　从受力角度考量，这款夹体的结构在两个夹持孔的连接位置做了加厚的加强筋过渡，避免夹体在抱紧力作用下，两个孔道的连接位置出现应力开裂的问题，夹体的铰接位置采用了嵌入式的转轴配合结构，开合过程中不会出现松脱，反复拆装也不会出现铰接位磨损导致的配合间隙变大问题。夹持孔的端面边缘做了小倒角处理，不仅安装时更容易引导管路卡入夹体，也能避免夹体边缘的锐边划伤管路外壁，对于PVC、PU这类非金属软质管路，以及薄壁不锈钢管路都有很好的适配性，不会因为夹体边缘的切削作用损伤管路外壁的防护层。在实际选型使用时，需要确认两根正交管路的外径均为40mm，安装时锁紧螺栓的扭矩需要控制在合理范围，既要保证足够的抱紧力避免管路滑动，也要防止扭矩过大导致夹体变形、或者薄壁管路被夹扁影响介质流通。这类一体式交叉管支架相比传统的分体固定方案，零件数量更少，安装工序更简单，固定后的整体刚性更好，能够有效降低管路交叉点位的振动幅度，提升管路系统长期运行的稳定性，减少管路接头因为振动松动产生的泄漏故障，在中小管径的正交管路固定场景中具备很高的实用价值。
