三针面板安装机箱电源接插件结构

　　该接插件结构主要面向工业控制机箱、台式电源设备、仪器仪表背板以及需要在金属或塑料面板上固定电源输入口的装配场景。实际设备中，这类插座通常承担交流或低压直流电源引入、板端转接和机箱内外电气连接的作用，安装位置多位于设备后板、侧板或电源模块端面，外侧通过插头与线缆组件对接，内侧焊脚或插针与印制板、线束端子形成稳定连接。

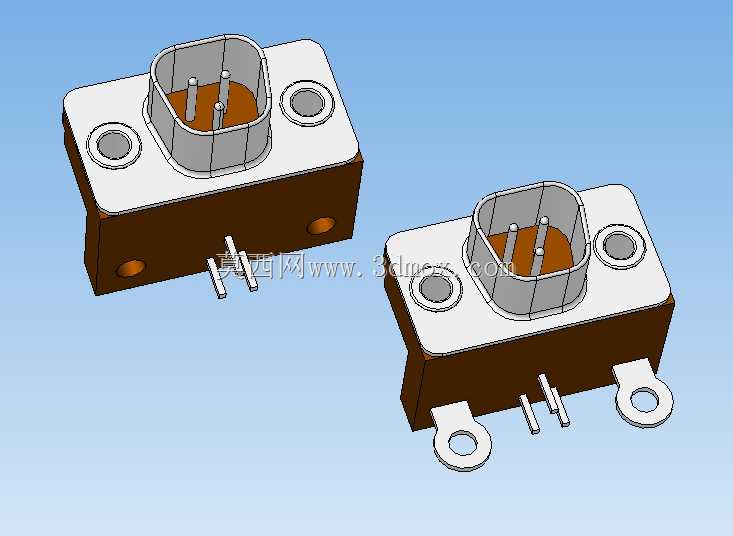

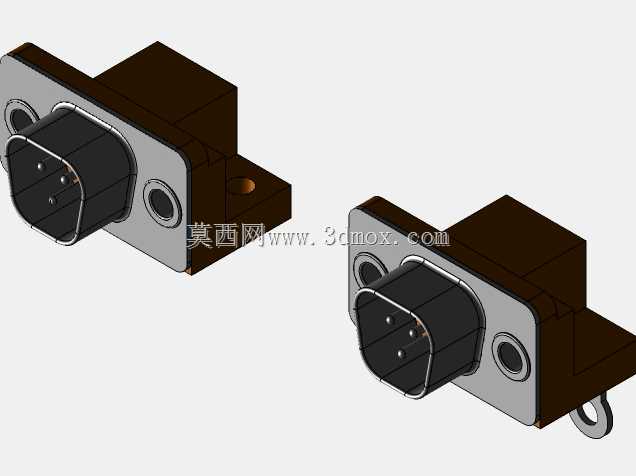

　　从结构组成看，模型将绝缘基座、金属接触件、面板固定耳、安装孔和屏蔽外壳分别表达清楚。上部金属罩形成插头进入后的导向与防护边界，内部三根接触件按品字形排布，能够在插头插入时提供明确的极性和防误插关系。接触件周围的绝缘本体把带电部分隔开，避免相邻针体之间、针体与外壳之间发生短接。下部棕色基座承担承载和定位作用，既固定接触件，又为面板装配提供贴合面。两侧伸出的安装耳带圆孔，可通过螺钉、铆钉或卡装方式固定在机箱板上；不同视图中也体现了直耳与折耳两种安装边界，便于设计者根据面板厚度、装配空间和维修方式选择。

　　建模时需要重点控制插头配合区域的轮廓。金属罩口部不是简单矩形，而是带有圆角和导向斜面的腔体，插头推入过程中先由口部倒角纠正偏差，再由内腔侧壁限制晃动，最终使插头端子与内部三针准确接触。罩体侧壁与绝缘基座之间的台阶关系，决定了插头插入深度和轴向止挡位置；若深度不足，会造成接触面积偏小、温升偏高；若过插，则可能顶弯接触件或使塑料基座受力开裂。三针的伸出高度、相对位置和端部形状也应与配套插头一致，针体根部需要保留绝缘封胶或挡墙，防止焊锡、灰尘和金属碎屑进入。

　　外形尺寸方面，这类零件的占用空间并不只看本体长宽，还必须把面板两侧的安装耳、底部焊脚和插头插拔所需的手部空间纳入边界。面板开孔应与绝缘本体或金属罩的穿板轮廓匹配，开孔过小会造成装配干涉，过大则会降低定位精度并留下缝隙。安装耳孔中心距是机箱开孔图中的关键尺寸，直接决定插座能否顺利落位；耳片厚度与螺钉头直径也要校核，避免螺钉压紧后使耳片变形或顶裂基座。背部焊脚穿过印制板时，需关注针脚间距、板厚方向伸出长度以及波峰焊或手工焊后的热影响区域，焊脚附近不应布置过高元件，以免连接器装拆时与周边器件碰撞。

　　设计思路上，该结构把“外部可靠插拔”和“内部稳定连接”分成两个功能区。前半部分强调导向、屏蔽、耐磨和防错，金属罩承受插头反复插拔带来的摩擦与侧向力；后半部分强调绝缘、固定和焊接工艺性，塑料基座提供针体保持力，并通过安装耳把外力传递到机箱面板，而不是全部由印制板承受。对于振动较大的设备，还可在安装耳与面板之间增加垫圈，或在焊脚与电路板之间保留合理间隙，减少热胀冷缩和机械振动引起的应力。

　　在整机布局中，插座周边应预留插头线缆弯曲半径，避免电源插头紧贴线槽、风扇罩或机架立柱。若插座靠近散热风口，需要评估灰尘沉积和冷凝风险；若靠近信号端子，则应利用金属罩和机箱接地形成隔离，降低电源入口对弱电信号的干扰。三维装配检查时，不仅要确认插座本体能够装入面板，还要模拟插头完全插入后的外轮廓、螺钉锁紧工具的操作空间，以及维修时从机箱外侧拔插插头的路径。通过这些结构细节，可以使该三针机箱插孔在批量装配、长期插拔和设备维护中保持稳定的电气连接。
