板端D型七针连接器与机箱插孔适配结构

　　这类D型七针板载连接器，是工控机箱、通讯设备、工业控制板卡上极为常见的互连部件，核心作用是实现机箱内部PCB板与外部线缆的可靠信号连通，同时通过D型壳体的防呆结构，杜绝插反导致的针脚弯折、信号错接问题。日常在工业IO接口扩展、老式串口通讯设备、小型信号传输模块的板卡设计中，这类接插件的选型和安装适配，直接决定了设备外接端口的长期可靠性。

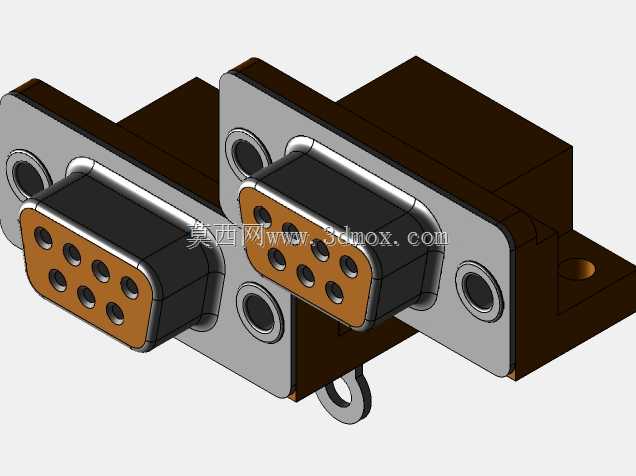

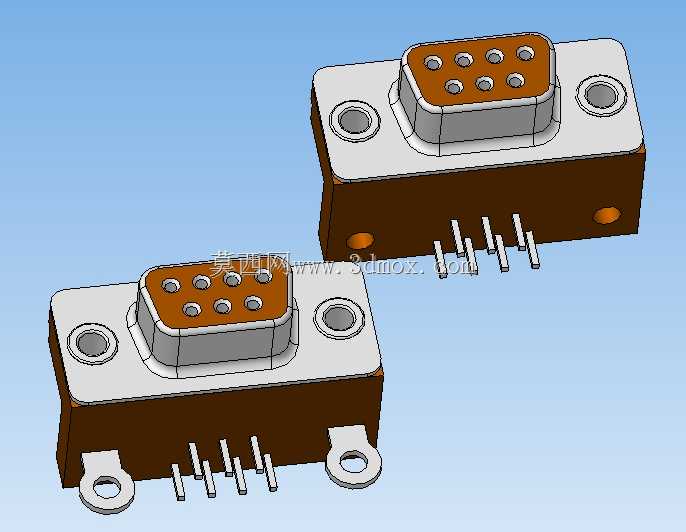

　　从结构设计逻辑来看，该款连接器采用弯针板载安装形式，插针弯折后垂直于连接器主体，可直接插入PCB对应焊盘孔完成波峰焊或手工焊接，无需额外转接结构，能有效压缩板卡边缘的占用空间。连接器主体采用绝缘胶木基座承载插针，外部包裹金属屏蔽壳体，既可以隔绝外部电磁干扰对弱信号传输的影响，金属壳体两侧的固定耳又能通过螺丝直接锁附在机箱面板的对应插孔位上，避免插拔线缆时连接器受力脱焊。

　　安装边界方面，连接器金属法兰的两个固定孔中心距符合标准D型7针接口的通用安装尺寸，机箱面板开孔只需按照对应轮廓加工D型插孔，预留法兰沉台位置即可，无需额外定制开孔尺寸，适配市面通用的机箱面板开孔规范。插针伸出PCB板面的高度经过严格控制，焊接后不会与机箱内侧的其他元器件产生干涉，弯针的引脚间距符合标准2.54mm焊盘网格，设计PCB封装时可直接匹配通用焊盘尺寸，减少封装绘制的重复工作量。

　　功能特性上，胶木基座的耐温范围覆盖常规波峰焊的工艺温度，焊接过程中不会出现基座变形、针位偏移的问题；金属壳体的接地引脚可直接连接PCB的保护地，实现屏蔽层连续接地，提升信号传输的抗干扰能力。插针表面采用镀金处理，降低长期使用后的接触电阻，避免氧化导致的接触不良，适配工业场景下长期振动、温湿度波动的使用环境。

　　在实际选型适配过程中，需要重点核对连接器插针伸出法兰面的长度，确保与外部插头的插合深度匹配，避免插合过松导致接触不良、或是插合过深顶弯内部插针。同时要注意弯针的弯折角度公差，若插针弯折角度偏差过大，焊接时会出现插针无法完全插入焊盘孔的问题，增加生产组装的返修率。金属固定耳的厚度也要与机箱面板的沉台深度匹配，保证连接器安装后法兰面与机箱外表面齐平，既美观又能避免外力磕碰导致的壳体变形。

　　这类连接器的插孔端与插针端的对位精度经过结构限位，胶木基座与金属壳体之间采用卡扣加铆接的固定方式，长期插拔过程中不会出现基座松动、针位错位的问题。在机箱面板的装配环节，先将连接器焊接在PCB上，再将连接器前端对准机箱面板的D型插孔推入，最后从面板外侧拧上固定螺丝即可完成装配，组装流程简单，适合批量生产的设备组装工序，能有效提升生产线的装配效率。针对不同的板卡安装空间，同规格的连接器还可选择直针、不同弯针长度的衍生型号，但核心的法兰安装尺寸、插针定义都保持统一，具备良好的互换性，方便设备后期的维护替换。
