三菱HF-JP2034_B交流伺服电机结构

　　在自动化产线的进给轴驱动、数控机床的主轴位置控制、工业机器人关节动力输出这类对位置精度、转速响应有严苛要求的场景里，交流伺服电机是核心执行单元，本次呈现的HF-JP2034_B三菱伺服电机结构，完全贴合量产同型号产品的实际装配逻辑，可直接用于设备布局阶段的干涉校验、安装工装设计参考。从实际应用场景来看，这款中大功率伺服电机常被用在1.5kW到2kW级别的负载驱动场合，比如锂电卷绕设备的张力控制辊、包装机械的追剪进给轴、龙门移栽平台的水平驱动轴，这类场景既要求电机能输出足够的持续扭矩克服负载惯量，又要在启停瞬间快速响应上位机的脉冲指令，不能出现过冲或者丢步的情况。从功能特性上看，这款电机采用永磁同步转子结构，

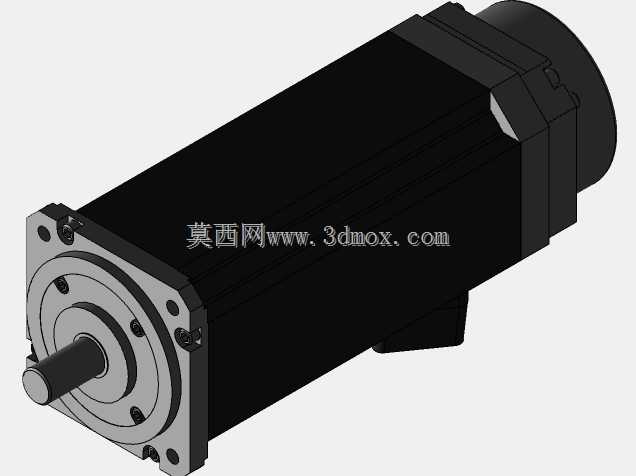

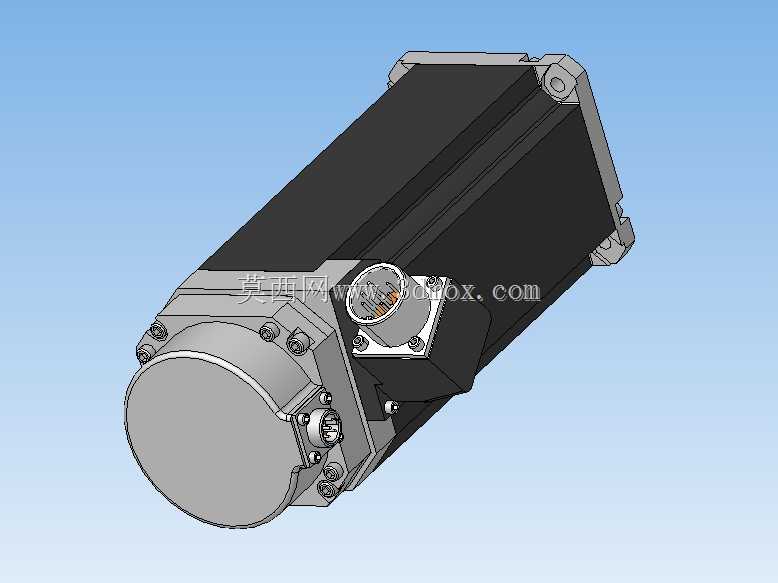

　　定子绕组做了分布式绕线优化，后端集成的高分辨率编码器可以实时反馈转子位置，配合驱动器实现全闭环控制，机身侧面的两个快插连接器分别对应动力线与编码器信号线，接口做了防呆设计，现场装配时不会出现插错针脚的问题，连接器周边的固定螺栓采用内六角圆柱头规格，符合工业现场常用工具的操作空间要求。设计思路上，整个模型完全还原了实物的装配层级：最前端的输出轴采用标准轴径配合平键槽结构，轴伸端的端面预留了螺纹孔，方便安装联轴器或者同步带轮，前端盖通过周向均布的内六角螺栓与定子机壳连接，结合面做了止口定位，保证装配后输出轴与机壳的同轴度控制在0.02mm以内；机壳主体采用挤压铝型材拉伸成型，表面做了黑色阳极氧化处理，既可以提升散热效率，

　　又能在车间多油污、多粉尘的环境下提升抗腐蚀能力；后端的编码器端盖同样采用止口定位，与机壳连接后可以完全密封编码器腔体，避免切削液、粉尘侵入影响检测精度；机身尾部的安装法兰采用方形切边结构，四个安装孔的位置公差严格匹配三菱同系列电机的安装尺寸标准，设备厂商做机架设计时不需要额外调整安装位，可直接替换同功率段的同系列老型号产品。从安装边界尺寸来看，这款电机的方形法兰边长为130mm，输出轴轴径为24mm，轴伸长度为50mm，机壳主体的外径为110mm，不含输出轴的机身总长度为198mm，侧面的动力连接器突出机壳表面22mm，编码器连接器突出机壳表面18mm，在做设备布局时，需要在连接器侧预留至少30mm的接线弯折空间，

　　避免线缆过度弯折导致内部芯线断裂；电机的安装孔为通孔设计，可采用M8的内六角螺栓从前端或者后端穿入固定，螺栓的拧入深度需要控制在15mm到20mm之间，过深会顶到内部绕组造成绝缘破损，过浅则会在电机高速启停时出现连接松动。另外，模型还原了电机表面的所有安装细节，包括机壳上的接地螺栓位、铭牌粘贴区域的平整面、编码器端盖上的零点标记，这些细节在做电气布线、设备铭牌设计时都可以直接作为参考，不需要再额外查找实物样本核对尺寸。在实际选型阶段，结构工程师可以直接将这个模型导入装配体，校验电机与周边防护罩、拖链、传动部件的间隙，尤其是在多轴联动的设备里，要确认电机在全行程运动过程中不会与相邻轴的电机、管线发生碰撞，侧面连接器的位置也要和走线槽的布局匹配，减少线缆的弯折次数，提升设备长期运行的稳定性。
