三菱HF-JP1534_B交流伺服电机结构设计

　　在自动化产线的进给轴、数控机床的主轴进给、工业机器人关节驱动这类对位置精度、转速响应有严苛要求的场景里，交流伺服电机是核心执行部件，这款HF-JP1534_B型号的三菱伺服电机，是中惯量系列里适配中等负载工况的典型型号，日常选型和结构校核时，需要先理清它的安装边界和结构特性。从外形结构来看，这款电机采用方形定子机座设计，区别于小功率伺服的圆形机壳，方形机座的四个安装凸耳自带通孔，可直接通过螺栓固定在设备安装法兰面上，安装时需要注意轴伸端的配合公差，输出轴为带键槽的圆柱轴，适配同步带轮、联轴器、行星减速机输入端的安装，轴伸长度预留了标准联轴器的锁紧空间，不会出现安装后轴端顶到减速机内部轴承的问题。机座侧面的接线盒采用侧出式设计，

　　接线端子排内置在盒体内部，盒盖通过四颗内六角螺栓固定，防护等级满足工业车间常规的防泼溅、防粉尘要求，接线时动力线与编码器线分仓布局，避免强电对编码器反馈信号造成干扰，这也是中大功率伺服电机设计时的通用思路，既方便现场布线走线，也能减少信号干扰带来的定位误差。从设计思路上看，这款电机的后端集成了高分辨率编码器，编码器端的端盖做了同轴度定位止口，保证编码器码盘与电机转子轴的同轴度控制在微米级，避免高速运转时出现信号丢脉冲的问题；转子部分采用内嵌式永磁体结构，相比表贴式磁钢，这种结构的机械强度更高，能承受更高的加减速扭矩，适配频繁正反转、快速启停的工况，比如贴标机的送标轴、电子凸轮驱动工位，这类工况下电机需要在毫秒级完成转速切换，

　　内嵌磁钢结构的转子不会出现磁钢脱落的风险。实际应用中，这款1.5kW级别的中惯量伺服，通常搭配伺服驱动器构成闭环控制系统，位置控制模式下可以实现微米级的定位精度，速度控制模式下的转速波动率低于0.1%，适合用在3C检测设备的平移轴、包装机械的送膜轴、数控机床的Z向进给这类场景。安装尺寸方面，机座的安装孔位间距遵循同功率段伺服的通用安装规范，替换同规格其他品牌伺服时，只需要核对安装法兰止口尺寸、轴径、轴伸长度这几个核心参数，不需要大幅修改设备的安装板结构；电机本体的长度方向预留了尾部编码器的安装空间，选型时需要核算设备安装腔的轴向深度，避免尾部编码器与设备其他结构件发生干涉。另外，电机外壳的散热筋沿轴向布置，

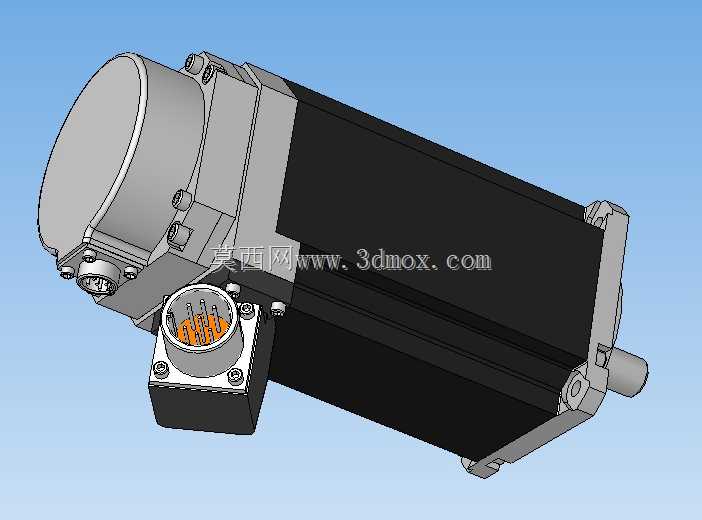

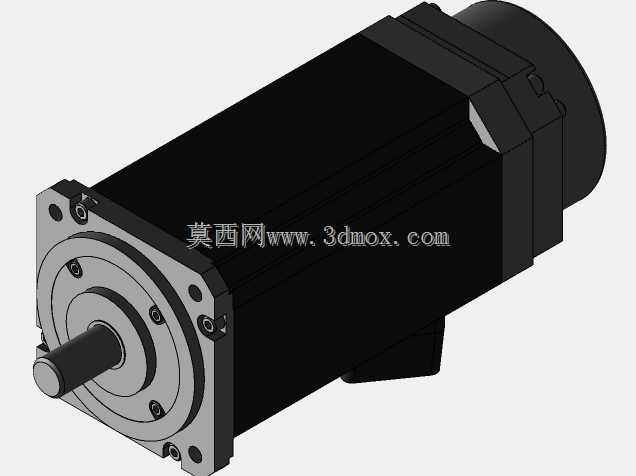

　　自然散热条件下就能满足额定负载下的温升要求，不需要额外加装散热风扇，减少了设备的额外故障点，接线盒的出线方向可以根据现场布线需求调整，松开盒体固定螺栓旋转90度或者180度即可改变出线方向，适配不同的走线空间，比如设备内部布线空间局促时，可以将出线口调整为朝向设备走线槽方向，减少线缆的弯折半径，延长线缆使用寿命。从结构建模的角度来看，这款电机的三维模型还原了所有安装相关的关键特征，包括安装孔的位置尺寸、轴伸的键槽尺寸、接线盒的外形轮廓、编码器端盖的凸起尺寸，在做设备整体装配时，可以直接用这个模型做干涉检查，提前排查安装时可能出现的结构冲突，比如电机与设备防护罩的间隙、输出轴连接的联轴器与安装板的间隙、接线盒出线与周边线缆的排布空间，不需要再手动测绘电机尺寸，能大幅缩短结构设计阶段的选型校核时间。日常做设备维护拆解时，也可以参照这个模型的结构拆分逻辑，先拆接线盒盖确认接线定义，再拆后端编码器端盖时要注意保护码盘，避免磕碰造成编码器损坏，前端的输出轴密封采用骨架油封，能防止设备运行时的切削液、粉尘进入电机内部，延长轴承的使用寿命。
