五针板端连接器与机箱插孔适配结构

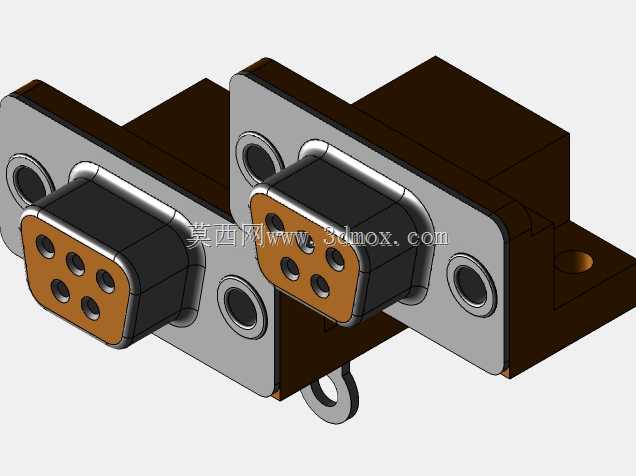

　　这套三维结构围绕板端五针连接器与机箱插孔之间的匹配关系展开，核心不是单纯展示一个插头外形，而是把接口本体、安装法兰、插针排布、壳体台阶以及机箱侧开孔边界放在同一装配语境下校核。模型中可以看到连接器前端为五孔接触界面，孔位按非对称阵列布置，能够在装配时形成明确的方向约束，避免操作者将插头反向插入。金属外壳围绕绝缘基座形成一圈防护和导向轮廓，前端圆角与斜面在插合过程中承担导入作用，即使机箱面板孔位存在少量加工偏差，也能通过外壳前缘完成纠偏。

　　从设备实际用途看，这类连接器常见于控制箱、仪器背板、电源模块、工业检测设备以及小功率信号传输单元。它承担的是机箱内部电路板与外部线束之间的可拆卸连接任务：一侧通过直插针脚与PCB焊盘建立电气连接，另一侧通过插孔端面对接线缆插头，实现信号、低压电源或传感线路的贯通。相比引线直接焊接的方式，采用板装连接器后，整机装配、检修和模块替换都更方便，外部线缆插拔时也不会把应力直接传递到焊点上。

　　结构设计上，模型把绝缘本体和金属外壳的层次区分得比较清楚。棕色绝缘部分承担接触件固定、爬电距离保持和针脚隔离功能，外形并非简单矩形块，而是在接触界面周围设置凸起围壁，使插头进入后能够被限定在正确位置。金属外壳包覆在绝缘件外侧，既提供插拔时的机械支撑，也能在一定程度上屏蔽外部干扰。外壳两侧的圆形安装孔用于螺钉固定，孔位中心距、法兰厚度和沉台高度都需要与机箱面板配合；若面板孔开大，连接器会出现晃动，若孔开小或边距不足，金属法兰又可能无法贴合。

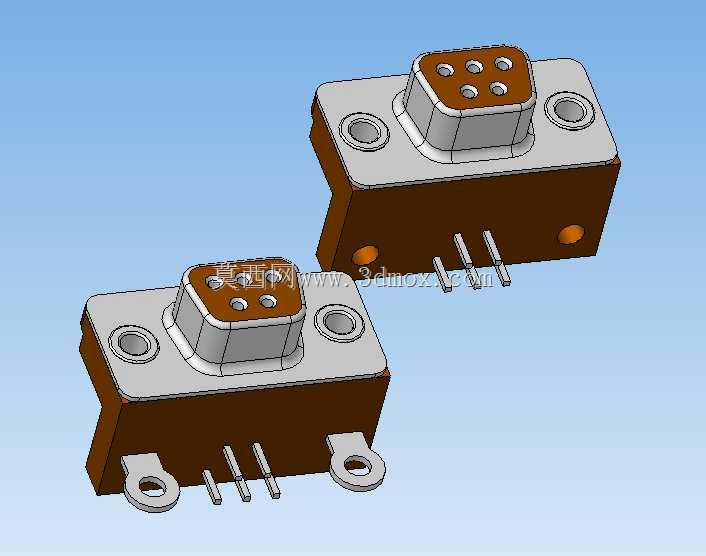

　　模型同时呈现了两种安装边界状态。一种连接器底部带有向外延伸的固定耳，固定耳上开设通孔，适合通过螺钉从面板正面或支架侧面压紧；另一种则在主体两侧保留较紧凑的法兰孔，适合空间受限、面板厚度较薄的设备。两者前端接口轮廓一致，但安装翼的形态不同，说明设计时需要根据机箱钣金折弯边、内部元件高度和维修操作空间选择固定方式。对于结构工程师而言，不能只核对连接器本体长宽高，还要把螺钉头、垫圈、压线空间以及插头外壳后退距离一起纳入干涉检查。

　　插针部分采用直式尾针，针脚从绝缘本体底部伸出，排列间距对应PCB孔位。建模时尾针长度需要兼顾焊接工艺和板间距离：针脚过短会导致焊锡爬升不足，过长则可能触碰机箱底板或相邻元件。针脚根部与塑料本体之间应有过渡支撑，防止插拔侧向力使根部产生疲劳裂纹。前端插孔区域的五个孔位周围设置了不同深度的凹腔，金属外壳顶部轮廓与绝缘座形成阶梯面，这些细节在三维装配中可用于检查公母端对插时是否发生错齿、顶死或局部干涉。

　　外形尺寸方面，该类小件虽然体积不大，但在整机布局中往往决定面板开孔和内部堆叠。前端法兰宽度要覆盖机箱开孔并留出螺钉边距，本体向后延伸的深度则要避开PCB上较高的电容、继电器或线束接头。安装孔到接口中心的距离、法兰底面到针脚末端的高度、外壳顶部最高点以及插针横向跨度，都是绘制机箱图和PCB封装时必须锁定的尺寸。若设备需要喷涂或喷塑，面板厚度还应按涂层后的实际尺寸复核，避免螺钉锁紧后法兰悬空。

　　在工程应用中，这类接口的可靠性来自机械导向、接触保持和安装固定三方面共同作用。金属外壳负责承受插拔偏载，绝缘基座负责维持接触件位置，法兰螺钉负责把反复插拔产生的力传递到机箱面板，而不是让PCB焊点单独受力。三维模型把这些关系直观表达出来，可用于面板开孔校核、装配干涉检查、维修空间评估以及连接器选型确认，尤其适合在电气控制设备详细设计阶段作为结构配合参考。
