多规格D-SUB公头连接器集成组件

　　在工业控制机柜、通讯设备背板、测试仪器接口面板这类需要高密度布置信号接口的场景里，单路连接器零散安装的方式往往会占用过多面板空间，安装孔位重复加工也会带来面板强度下降、装配公差累积的问题，这款多规格集成式D-SUB公头连接器组件，就是针对这类密集布线场景做的一体化设计方案。从实际使用场景来看，这类集成连接器常被用在工控机IO扩展面板、工业交换机侧端接口、老旧设备信号转接模块上，不同针数的接头可以分别对应电源信号、低速控制信号、高速差分信号的传输需求，不用在面板上逐个开孔固定单个连接器，一次安装就能完成五路不同规格D-SUB接口的固定，大幅减少面板加工工序和现场装配的工作量。从功能特性上看，组件包含了从9针、

　　15针到25针等不同针数规格的D-SUB公头接头，每个接头都保留了标准D-SUB接口的防呆结构，插合时可以自动对位，避免插反导致的针脚弯折、信号短路问题；接头尾部的焊杯结构适配常规线径的信号线缆焊接，针脚采用铜质基材镀锡处理，接触电阻稳定，能够满足常规工业环境下的信号传输可靠性要求；每个接头两侧都带标准的螺丝锁付柱，和对应的母头插合后可以通过螺丝锁紧，避免设备运行过程中受振动影响出现接头松脱、信号中断的问题。设计思路上，这款组件采用了一体化金属安装基板，将五个不同规格的D-SUB公头预先固定在基板上，基板上的安装孔位按照统一的间距标准排布，相邻接头之间的间距经过反复校核，既保证接头插合时手拧螺丝有足够的操作空间，

　　不会出现相邻接头插拔干涉的问题，又尽可能压缩了整体占用的面板面积，提升面板空间利用率；基板和接头外壳之间做了接地导通设计，安装到金属面板上之后可以实现整体屏蔽，减少外部电磁干扰对信号传输的影响，适合在电磁环境复杂的工业车间场景使用。从安装边界和尺寸适配角度来说，整个组件的安装基板为平直金属板材，边缘做了圆角处理，避免安装时划伤操作人员或线缆绝缘层；基板上的固定孔位采用标准的沉孔设计，使用M3规格的沉头螺丝就可以完成面板固定，安装后螺丝头部不会突出基板表面，不会和外侧插合的接头产生干涉；每个接头的插合面都保持在同一平面上，和面板安装后外侧齐平度误差控制在0.1mm以内，保证母头插合时每个接头都能完全啮合，

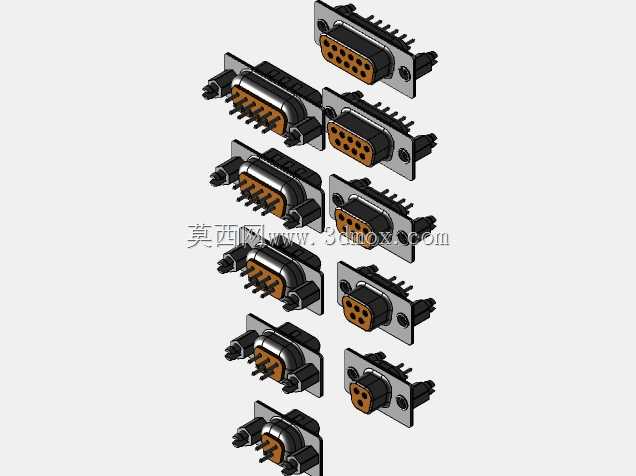

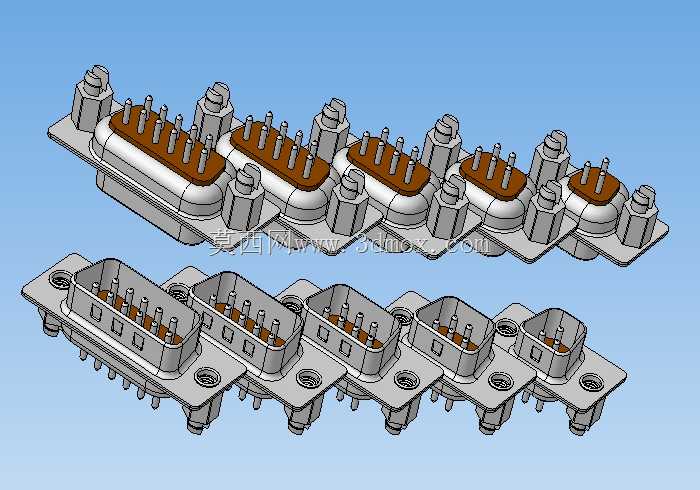

　　不会出现个别接头接触不良的问题；针脚伸出基板背面的长度经过控制，焊接线缆后不会和机柜内部的其他元器件产生空间干涉，背面预留的走线空间可以满足不同线径线缆的弯折半径要求，避免线缆焊接处因为弯折应力过大出现断线问题。实际选型使用时，这类集成连接器可以替代传统的单个D-SUB接头零散安装方案，面板加工只需要按照组件的整体安装尺寸开一个对应的安装窗口和固定孔位即可，不用逐个对接头的安装位置做定位，大幅降低面板加工的精度要求，也减少了装配时逐个调整接头位置的工作量；金属基板的结构强度远高于单个塑料接头的安装结构，在需要频繁插拔接头的测试设备场景下，能够承受更大的插拔力，不容易出现接头松动、面板开裂的问题，整体使用寿命比零散安装的单个接头提升数倍。在三维建模层面，这个模型完整还原了每个接头的针脚排布、锁付柱结构、基板安装孔位的细节，结构工程师做面板设计时可以直接调取这个模型完成开孔定位、干涉检查，不用逐个绘制不同规格的D-SUB接头再手动排布位置，能够有效缩短接口部分的设计周期，也能避免手动排布接头时出现的间距计算错误、操作空间预留不足等常见设计问题。
