迷你高速遥控赛车空气涡轮结构设计

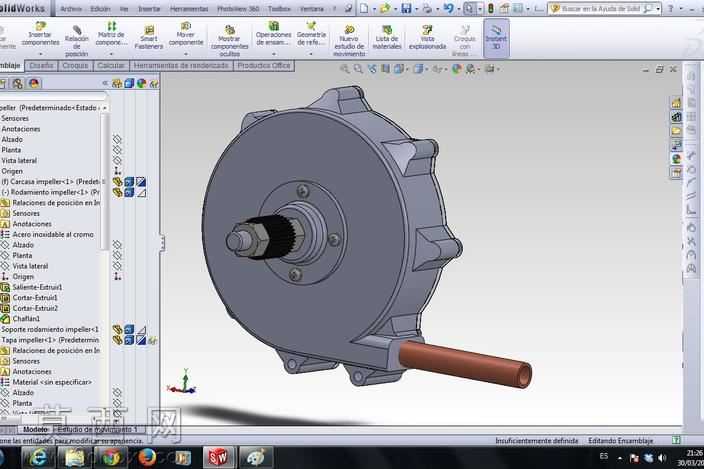

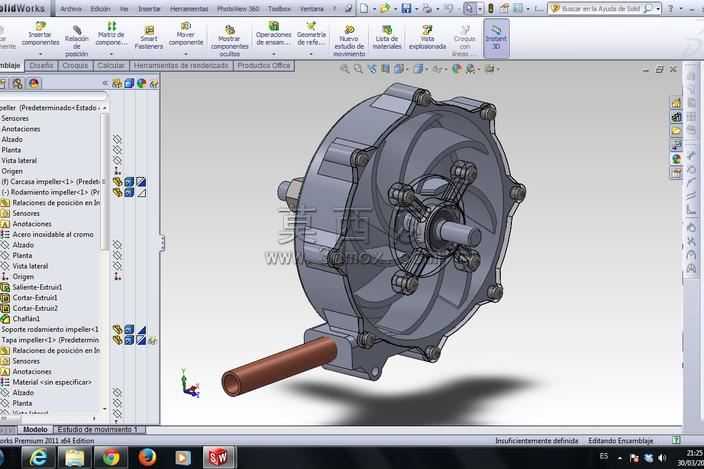

本作品为适配迷你艾尔段高速遥控赛车打造的空气涡轮三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计装配逻辑，对涡轮的每一处结构细节都做了精准还原。模型整体采用自顶向下的设计思路，先搭建涡轮的整体装配框架，再逐一拆分蜗壳、叶轮、主轴、紧固件、进出气接口等独立零部件，确保各部件之间的装配公差符合小型动力装置的设计要求，避免出现干涉错位问题。在建模细节处理上，蜗壳部分采用曲面建模与实体建模结合的方式，还原了蜗壳的流线型内腔结构，保证气流在腔体内的流动路径顺滑无突变；叶轮部分精准绘制了每一片叶片的曲面弧度，匹配空气涡轮的气动设计需求，叶片与轮毂的连接位置做了圆角过渡处理，既符合实际加工的工艺要求，也能降低工作过程中的应力集中问题。主轴部分做了阶梯轴结构设计，对应轴承安装位、叶轮固定位、外接传动位的不同尺寸需求，进出气接口采用标准圆管结构，其中侧方伸出的进气铜质管路单独做了材质区分，还原金属管路的质感。模型的材质渲染贴合实际零件的材质特性，蜗壳与紧固件采用哑光金属灰材质模拟铸铝壳体的质感，主轴与连接螺栓做了金属亮面处理，进气铜质管路采用红铜金属材质，不同材质的区分清晰，能够直观展现各部件的功能属性。结构设计上，涡轮采用周向螺栓紧固的装配方式，蜗壳的合模面均匀分布固定螺栓，保证壳体连接的密封性，叶轮居中安装在主轴上，通过端部的锁紧结构实现轴向固定，整体结构紧凑小巧，完全适配迷你遥控赛车的狭小安装空间，兼顾轻量化与结构强度，能够满足小型空气涡轮的动力输出需求，可作为迷你气动动力装置的设计参考，也可用于相关机械结构的教学演示使用。
