DB15公头D-sub连接器结构设计

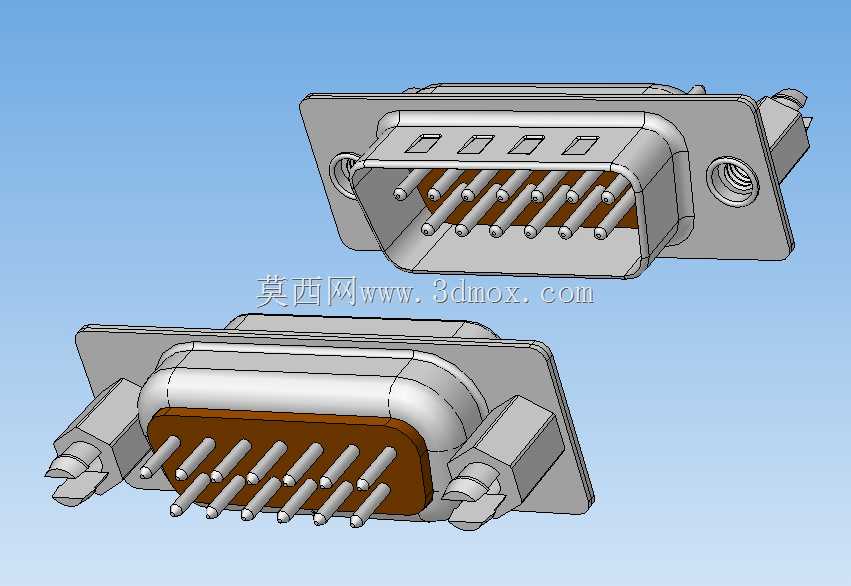

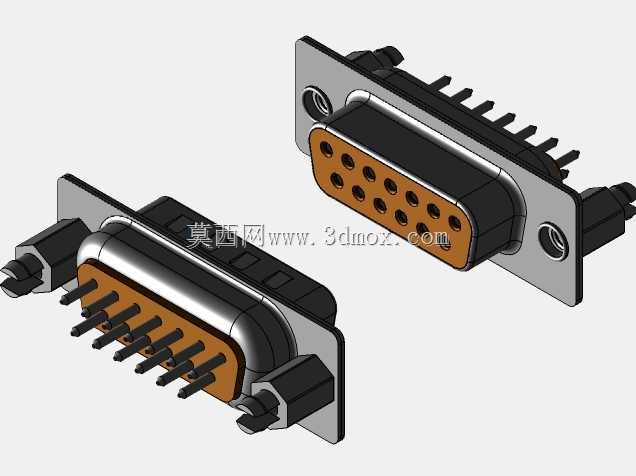

　　这款DB15公头D-sub连接器，是工业控制、通讯设备、测试仪器领域常用的信号互联部件，日常在工控IO端口、老式VGA视频传输链路、工业数据采集模块的外接接口上都能见到它的身影，核心作用是实现多通道低频信号的稳定物理连接，保障设备间控制信号、模拟量信号、低速数字信号的可靠传输，避免信号传输过程中出现接触不良、错位松脱的问题。从结构设计逻辑来看，整个连接器采用D型防呆结构设计，金属外壳的不对称轮廓能从根源上避免插反，装配时无需额外对位标记，操作人员凭借外壳轮廓就能快速找准插接方向，大幅降低现场装配的出错概率。接触件部分采用15根公插针分两排排布的布局，上排7根插针、下排8根插针，插针根部嵌入棕色绝缘基座内，

　　绝缘基座选用耐温绝缘工程塑料材质，既能够固定每根插针的相对位置，保证插针间距的一致性，又能实现相邻插针之间的电气隔离，避免信号串扰。插针伸出基座的长度经过严格校核，既保证插接时能与母座插孔充分接触，满足接触电阻的设计要求，又不会因为伸出过长导致插针受外力弯折，提升日常插拔过程中的结构可靠性。金属外壳部分采用带安装法兰的结构，法兰上预留两个螺纹安装孔，安装时可以通过螺丝将连接器牢牢固定在设备面板或者PCB安装支架上，法兰与外壳为一体冲压成型，结构强度充足，能够承受反复插拔带来的外力冲击，不会出现外壳变形、法兰断裂的问题。外壳尾部预留线缆出线空间，适配常规多芯屏蔽线缆的压接或者焊接装配，装配时可以在尾部加装线夹或者热缩套管，

　　固定线缆与连接器的连接位置，避免线缆拉扯直接作用在插针焊接点上，提升线缆连接端的抗拉伸能力。从安装边界尺寸来看，这款连接器的法兰安装孔间距符合D-sub连接器的通用行业标准，面板开孔尺寸匹配常规DB15连接器的安装开孔要求，不需要针对面板做特殊定制开孔，替换现有同规格连接器时可以直接适配，无需修改原有设备的安装结构。插针的中心间距、插针伸出端面的相对位置公差控制在合理范围内，能够保证与标准DB15母座对插时的同轴度，不会出现个别插针对位不准、插针顶弯的问题。金属外壳的屏蔽结构可以实现信号传输过程中的电磁屏蔽，减少外界电磁干扰对内部传输信号的影响，在工业现场复杂电磁环境下也能保障信号传输的稳定性。

　　绝缘基座与金属外壳之间采用卡扣加过盈配合的装配方式，不需要额外螺丝固定，装配工序简单，适合批量生产组装，同时也能保证基座在外壳内不会出现松动移位，长期使用后插针位置依然保持初始设计精度。在实际选型应用中，这款连接器可以满足1A以内的电流传输需求，适配常规控制信号、模拟量信号的传输要求，工作温度范围覆盖常规工业场景的温区要求，在-20℃到85℃的环境下都能保持结构稳定性与电气性能，不会因为温度变化出现绝缘基座变形、插针氧化接触不良的问题。插接端的金属外壳边缘做了倒角处理，插接时能够顺利导入母座的外壳内，不会出现边缘卡滞、刮蹭母座外壳的问题，提升插拔操作的顺畅度。插针的头部做了圆弧导向处理，对插时能够顺利滑入母座的插孔内，即使存在微小的位置偏差，也能通过圆弧导向完成插接，避免插针端部被顶变形。
