三芯电源引脚板与机箱插孔适配结构

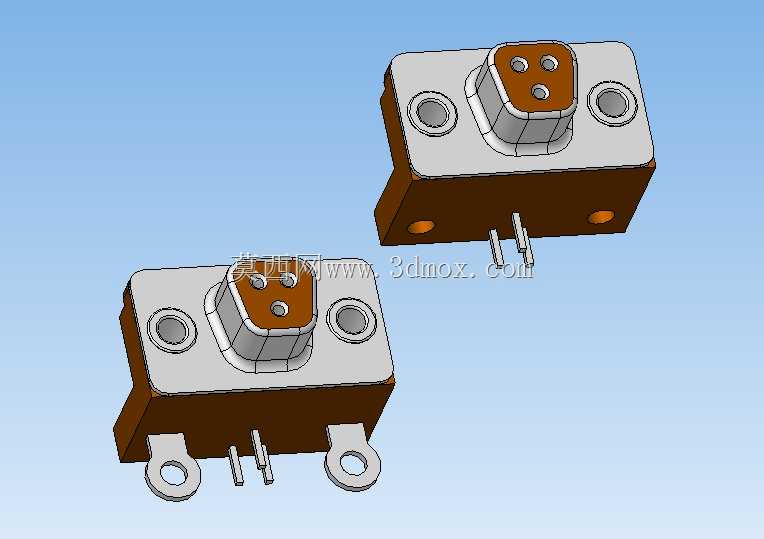

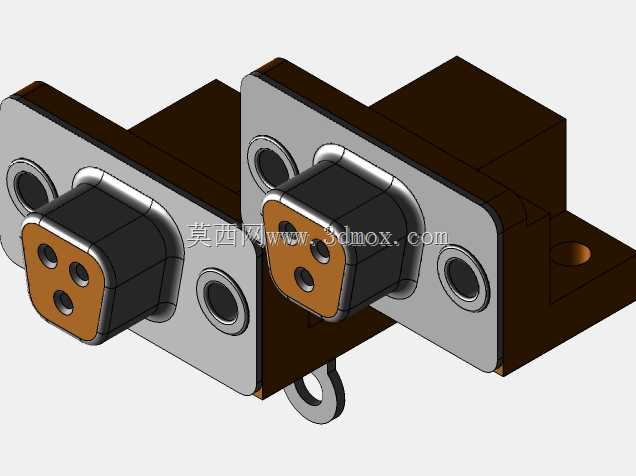

　　在工业控制设备、台式计算设备、工业电源模块的装配环节，板载电源接插件与机箱开孔的匹配度，直接决定整机组装的良率与后期使用的连接可靠性，这类三芯引脚接插结构，是小功率交直流电源输入场景最常用的连接方案之一。日常做结构设计时，很多新手工程师容易忽略接插件与机箱面板的插合公差，要么出现接插件插装后歪斜、引脚与板端焊盘错位，要么出现面板开孔与接插件基座干涉，强行装配后导致基座开裂、引脚虚接，严重时还会出现通电后接触不良、打火的隐患。这个适配结构的设计，核心是解决引脚板与机箱插孔的同轴度匹配问题，接插件的基座采用高低阶定位设计，上方棕色绝缘基座为插合端，设置三个呈三角排布的导电插孔，三角排布的结构本身具备防呆属性，

　　能避免插头反插导致的电源极性接反，绝缘基座外围做了一圈凸起的定位环，与机箱面板开孔的沉台位置形成间隙配合，装配时定位环先卡入开孔沉台，能自动校正接插件的安装角度，不需要装配人员反复调整位置。下方的金属安装基座设置了两个对称的带孔安装耳，安装耳的开孔位置与机箱内部的固定螺柱位置完全对应，安装耳与基座主体的连接位置做了折弯加强处理，能避免螺丝锁附时安装耳变形导致的接插件移位。引脚部分采用直插式设计，引脚伸出长度刚好匹配常规厚度的PCB板焊盘穿透要求，引脚根部做了台阶限位，插装时台阶抵到PCB板面就能控制插入深度，避免插接过深导致焊盘顶裂、插接过浅导致焊接强度不足的问题。从安装边界来看，接插件整体的横向宽度、

　　纵向深度都控制在常规机箱面板开孔的通用尺寸范围内，两个安装耳的中心距符合行业通用的三芯电源插座安装孔距标准，不需要额外在机箱上开定制孔位，能直接适配市面上多数标准机箱的电源输入开孔。绝缘基座的高度设计也做了冗余考量，当面板贴有厚度0.2-0.5mm的标识贴膜时，插合端突出面板的高度依然能保证电源插头完全插合，不会出现插头插不到位、容易松脱的情况。实际选型应用时，这类结构多用于功率在200W以内的设备电源输入场景，比如小型工业控制盒、桌面式检测仪器、内置开关电源的通讯终端设备，相比螺丝接线的端子台，这种板载接插件的装配效率更高，后期维护时插拔电源也更方便，不需要拆开设备机箱就能完成电源的通断操作。

　　设计过程中还需要考虑接插件与周边器件的安全距离，引脚焊接端与PCB上其他高压走线的间距要满足安规要求，基座的绝缘材质要具备耐温、阻燃属性，避免长期通电发热导致基座变形。另外，插合面的间隙控制也很关键，定位环与机箱开孔的单边间隙控制在0.1mm左右，既能保证装配时的顺畅度，又能避免间隙过大导致接插件晃动，插头插拔时的力会直接传递到焊盘位置，长期使用后容易出现焊盘脱落的问题。两个安装耳的固定孔采用腰型孔设计？不，这个结构里是圆孔，圆孔的定位精度更高，配合定位环的导向作用，完全能满足安装精度要求，锁附螺丝时采用对角锁附的方式，能避免基座受力不均导致的翘起。在三维建模过程中，这类接插件的建模重点是还原各个配合面的公差尺寸，尤其是定位环的外径、安装耳的孔位、引脚的相对位置，这些尺寸如果出现偏差，导出的工程图用于生产时就会出现装配干涉的问题，建模时需要把插合状态的干涉检查做全，模拟插头插入、螺丝锁附、PCB焊接的全流程装配，确认各个位置都没有硬干涉，同时预留合理的装配间隙，才能保证实际生产时的装配顺畅。
