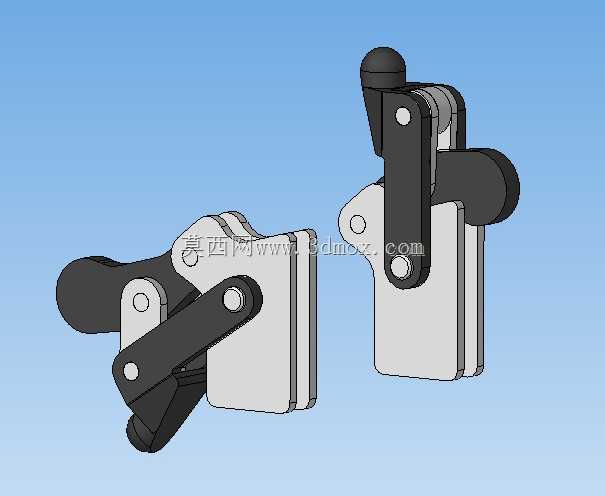

BRAUER_VA300T焊接式不可调节折叠挡块结构

　　在汽车零部件焊接、钢结构组对、钣金拼接这类需要快速定位夹紧的焊接工位上，这类焊接式不可调节折叠挡块是工位工装里出镜率极高的压紧定位元件，区别于可调式压紧件，它的核心优势是定位一致性极强，一旦完成基座焊接固定，重复定位的偏移量可以控制在极小范围内，完全适配大批量焊接生产里对工件位置精度的稳定要求，不会因为反复调节出现压紧行程偏移、定位基准漂移的问题。

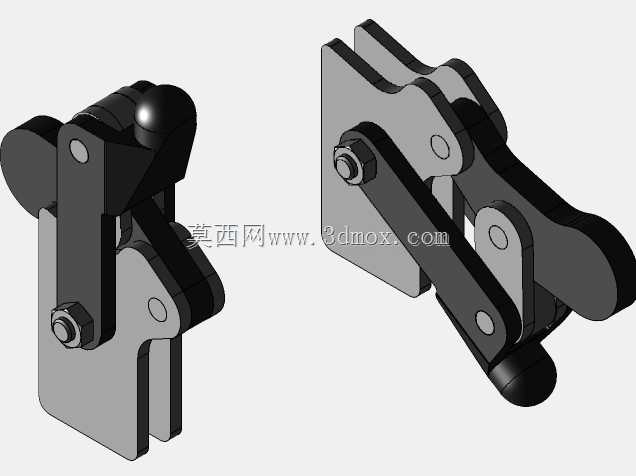

　　从实际使用场景来看，这类挡块多配合焊接工装的基板使用，安装时直接将挡块的金属基座焊接在工装台的对应定位点位上，不需要额外加工安装孔、也不需要螺栓紧固，焊接完成后基座和工装基板形成刚性整体，能承受焊接过程中工件移位带来的侧向冲击力，哪怕是厚板焊接时的工件热变形应力，也不会让挡块基座出现位置偏移。它的折叠压紧结构采用多连杆铰接设计，操作时只需要扳动顶部的操作手柄，就能带动压紧摆臂完成下压锁止或者抬起释放的动作，锁止状态下连杆机构处于过死点位置，哪怕焊接过程中出现振动、工件受热产生胀缩力，压紧状态也不会意外松脱，不需要额外增加锁止插销或者紧固结构，操作动作非常简洁，一线焊工单手握持就能完成压紧和释放操作，单步操作耗时不到两秒，能大幅降低工位上的装夹辅助时间。

　　设计层面上，这款挡块的所有铰接转动副都采用了销轴铆接的结构，销轴和铰接孔之间预留了合理的配合间隙，既保证转动过程无卡滞，也不会因为间隙过大出现压紧头的晃动量超标的问题；压紧摆臂的轮廓做了圆弧过渡处理，没有尖锐的棱角，避免操作过程中刮擦工件表面或者划伤操作人员；基座部分采用了双层钢板叠焊的结构，在控制整体重量的前提下，保证了基座的刚性，焊接固定时热量可以快速分散，不会因为局部过热导致铰接部位出现热变形影响转动灵活性。压紧头的接触端面做了平面处理，和工件表面接触时是面接触而非点接触，压紧力分布更均匀，不会在较薄的钣金工件表面压出凹痕，也能避免接触应力集中导致的工件局部变形。

　　从安装边界来看，这类挡块的基座焊接面为平整金属面，焊接时只需要保证基座底面和工装基板完全贴合，按照工件定位的边界位置调整好基座的安装坐标，将基座四周和基板焊接牢固即可，不需要在工装基板上提前做预埋或者开孔加工，对于老旧工装的改造、临时焊接工位的快速搭建非常友好，不需要复杂的前期加工准备。挡块处于抬起状态时，摆臂会向上折叠抬升，完全让出工件的上下料空间，不会和吊装的工件、搬运的机械手产生运动干涉，工件可以直接从上方吊入工装定位区域，不需要从侧面平移推入，适配大型工件、重型焊接件的装夹需求；处于压紧锁止状态时，整体的外轮廓不会超出基座的侧边范围，不会和相邻的其他定位挡块、焊接枪头的运动路径产生干涉，在排布密集的多工位焊接工装上也能灵活布置点位。

　　实际选型使用时，这类不可调节的折叠挡块更适合工件定位基准固定、批量大、生产节拍快的焊接工位，相比螺栓固定的可调式挡块，它没有调节螺栓松动的隐患，日常维护只需要定期在铰接销轴位置滴注润滑油，保证转动灵活即可，不需要反复校准定位位置，长期使用的维护成本极低，在车架焊接、箱体焊接、型材拼接焊接这类工装点位固定的生产场景里，能长期保持稳定的定位压紧性能，不会因为长期反复操作出现定位精度下降的问题。
