DB-07F公头D-sub连接器结构设计

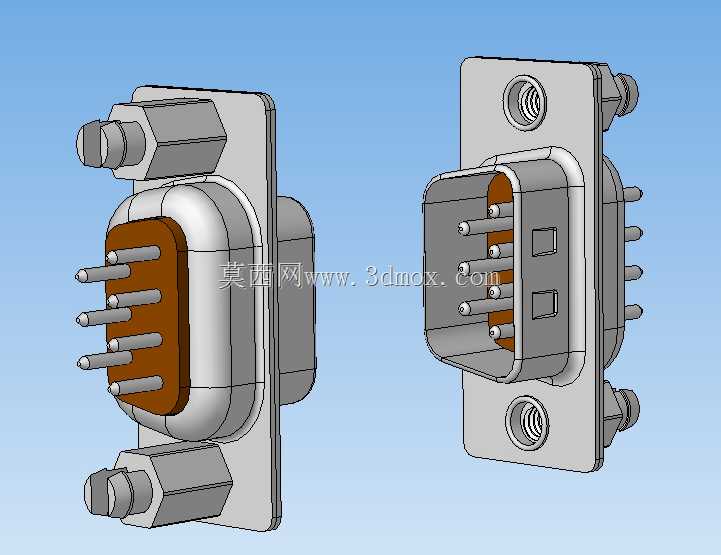

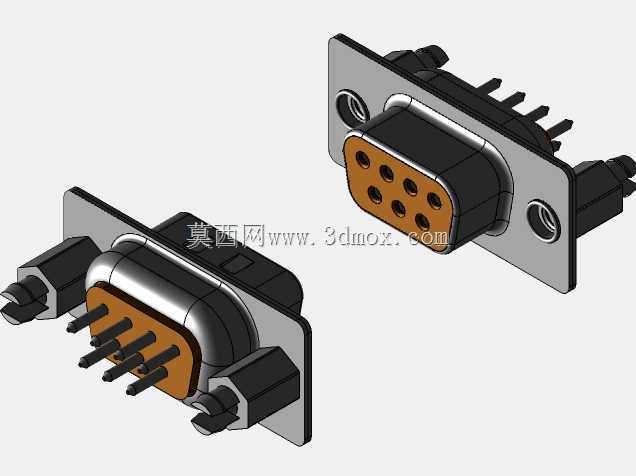

　　这款DB-07F公头D-sub连接器，是工控设备、通讯机柜、测试仪器内部信号链路里常用的板端连接部件，日常在工业控制IO接口、老式串口通讯扩展、仪器仪表信号接线场景里随处可见，主要承担多路低频信号的稳定导通与机械固定作用，能在设备反复插拔检修、长期震动的工况下保持接触可靠性。从结构设计来看，整体采用D-sub系列经典的D型防呆壳体，金属外壳采用锌合金压铸成型后做镀镍处理，既可以提供足够的结构强度抵御插拔时的侧向冲击力，也能形成连续的电磁屏蔽层，减少外界电磁干扰对内部信号传输的影响，避免信号串扰或传输误码。接触件部分采用7根铜合金插针，插针表面做镀金处理，降低接触电阻的同时提升抗氧化能力，插针嵌装在棕色绝缘基座内，

　　绝缘基座采用耐温阻燃的PBT材质注塑成型，每根插针之间预留足够的爬电距离，满足低压信号传输的绝缘要求，避免相邻针脚之间出现打火、漏电问题。安装结构上，连接器两端自带一体式六角锁紧螺柱，螺柱与金属外壳铆接固定，安装时可以穿过面板或PCB板的对应安装孔，配合螺母完成锁紧固定，相比卡扣式安装结构，这种螺柱锁紧的方式能承受更大的插拔拉力，在设备运输、现场震动工况下不会出现松脱移位。插针的焊脚端采用直插式设计，适配波峰焊工艺，可以直接插装在PCB对应的通孔内完成焊接，焊脚长度做了统一控制，既保证焊接时焊锡能充分浸润焊脚与PCB焊盘，也不会因为焊脚过长导致焊接后与周边元器件发生干涉。设计过程中重点控制了壳体的D型轮廓公差，

　　保证与对应母头对接时能顺利导向插入，不会出现插偏、卡滞的问题，插针的伸出长度、相对位置度严格按照行业通用尺寸规范设计，保证与同规格母头对接时每根插针都能准确对接到对应插孔内，接触深度符合要求，不会出现虚接、针脚弯折的问题。金属外壳与绝缘基座之间采用卡扣加过盈配合的方式固定，组装后绝缘基座不会在壳体内出现窜动，避免插针受外力移位。安装边界方面，连接器整体的面板安装开孔尺寸匹配标准DB型连接器开孔规格，两端螺柱的中心距符合通用规范，设计时不需要额外定制安装开孔，可以直接适配市面上标准的D-sub连接器安装面板、PCB封装库，降低整机设计的适配成本。插针的引脚间距、焊脚直径都符合行业通用尺寸，能直接匹配常规PCB的孔径与线宽设计，

　　不需要额外调整PCB走线。在实际选型使用时，这款连接器适合传输直流低压信号、低速通讯信号，不适合大电流功率传输，接触件的载流能力可以满足常规传感器信号、控制信号的传输需求，金属外壳的屏蔽结构可以直接连接设备机壳地，进一步提升抗干扰能力。建模过程中还原了产品的所有装配细节，包括螺柱的六角结构、插针的端部倒角、绝缘基座的定位卡槽、外壳的铆接点位，所有配合面的公差都按照实际生产的装配要求做了预留，不管是用来做整机装配的干涉检查，还是做连接器的二次结构优化，都能直接复用模型的尺寸基准，不需要重新测绘实物。
