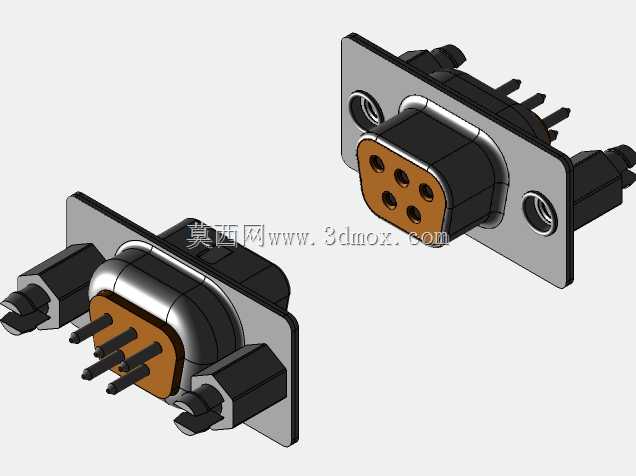

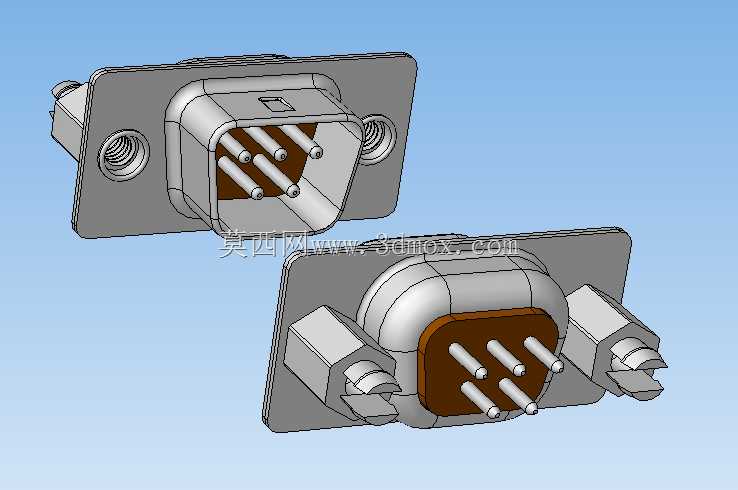

DB-05F公头五针D-sub连接器结构设计

　　在工业控制、仪器仪表、老旧通讯设备的信号传输链路里，这类五针D-sub连接器的出镜率一直不低，很多人对它的印象停留在老式串口，但实际上在小电流信号传输、低速控制信号接驳的场景里，它的结构可靠性经过了几十年的工业场景验证，至今仍是很多设备面板对外信号接口的首选方案之一。这次拆解建模的这款DB-05F公头连接器，核心设计逻辑完全围绕面板安装的场景展开，首先看安装法兰部分，两侧带内螺纹的固定柱是整个结构的受力核心，法兰盘本身做了轻微的圆角过渡，既避免安装时锐边划伤操作人员，也能在面板开孔后贴合安装面时减少应力集中，不会因为长期的设备振动导致法兰根部出现裂纹。插针部分采用五针布局，区别于常见的9针、15针D-sub型号，

　　五针的布局刚好适配小通道的信号传输需求，比如传感器信号输入、小型执行器的控制信号接驳，插针的伸出长度做了严格的公差匹配，插入对应母座时能保证每根插针同步接触，不会出现个别针脚提前受力弯折的问题，插针根部的绝缘基座采用耐高温的绝缘材质，建模时特意还原了基座和金属外壳之间的卡扣结构，这个结构是很多新手建模时容易忽略的细节——实际生产中这个卡扣能避免绝缘基座在多次插拔后出现轴向窜动，防止插针移位导致的接触不良。金属外壳的屏蔽结构是这款连接器的设计重点，外壳采用一体冲压成型的结构，包裹住整个绝缘基座，插合之后能和母座的金属外壳形成连续的屏蔽腔体，对于工业现场存在电磁干扰的场景来说，这个结构能有效减少外界电磁噪声对传输信号的影响，避免控制信号出现误触发。安装边界方面，这款连接器的法兰盘尺寸适配标准的D-sub面板开孔，两侧固定柱的中心距完全符合通用安装规范，不需要额外做定制开孔就能直接替换同规格的其他品牌产品，法兰盘的厚度控制在1.5mm，既能保证安装时的结构强度，也不会因为过厚导致面板和设备外壳之间出现缝隙。从结构设计的细节来看，插针的排布采用不对称的D型布局，从根源上避免了插反的可能，操作人员不需要额外做标识就能快速对准插合，减少现场接线的出错概率。外壳尾部的出线位置做了圆弧过渡，不会划伤焊接之后套上的屏蔽线外皮，长期使用也不会因为线材弯折导致外皮破损出现短路风险。在实际选型应用中，这类五针连接器常被用在小型工业传感器的信号输出端、

　　老式数控设备的手轮接口、测试仪器的信号接驳端口，相比现在流行的圆形航空插头，它的成本更低，面板开孔的加工难度更小，而且D型的防呆结构比部分圆形连接器的定位销更耐用，不会因为多次插拔出现定位销磨损导致的对位不准问题。建模过程中需要特别注意几个配合尺寸的公差：插针的直径公差要控制在合理范围，过粗会导致插入力过大，长期使用会磨损母座的接触簧片，过细则会出现接触电阻过大，信号传输不稳定的问题；两侧固定柱的内螺纹同轴度要和法兰盘的安装面垂直，否则安装螺丝的时候会出现滑牙，或者法兰盘无法完全贴合面板的问题；绝缘基座和金属外壳的配合间隙不能过大，否则在振动环境下基座会在外壳内部晃动，导致插针和焊接的线材连接处出现断线。另外，

　　这款连接器的金属外壳表面做了镀镍处理，建模时还原了表面的哑光质感，实际生产中镀镍层既能提升外壳的防锈能力，也能提升屏蔽层的导电连续性，保证屏蔽效果的稳定。很多刚接触结构设计的工程师在做这类接插件建模时，往往只做外形的大致轮廓，忽略了内部插针的相对位置、安装孔的同轴度、卡扣的配合间隙这些细节，导致建好的模型导入装配体时出现干涉，或者导出工程图后无法指导生产，实际上这类标准接插件的建模核心就是还原所有配合相关的尺寸，保证模型能直接用于虚拟装配验证，提前发现设备面板开孔、内部走线空间的干涉问题。比如在做设备面板布局时，导入这个连接器模型就能提前确认法兰盘和周边其他接口的间距是否足够，插拔时有没有足够的操作空间，焊接线材之后尾部的弯曲半径会不会和设备内部的其他结构件产生干涉，这些细节如果不在三维设计阶段验证，等到样机加工阶段再发现问题，就会导致面板返工，拉长整个项目的开发周期。
