异径交叉管道抱箍式固定连接支架

　　在流体输送、气动液压排布、设备外围管线布设场景中，多管路交叉走向的固定一直是管线排布的常见痛点，常规单管夹只能实现单根管路的定位，遇到垂直交叉或者斜向交叉的管路时，往往需要搭配多个独立管夹配合安装支架使用，不仅占用安装空间，还容易出现两根管路固定点错位、运行过程中相对位移磨损管壁的问题，这款交叉固定管支架就是针对这类场景开发的一体式固定连接件。

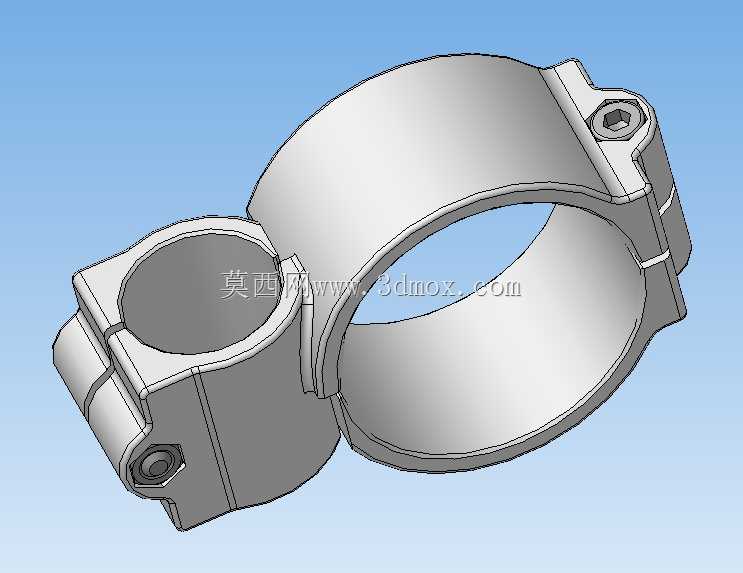

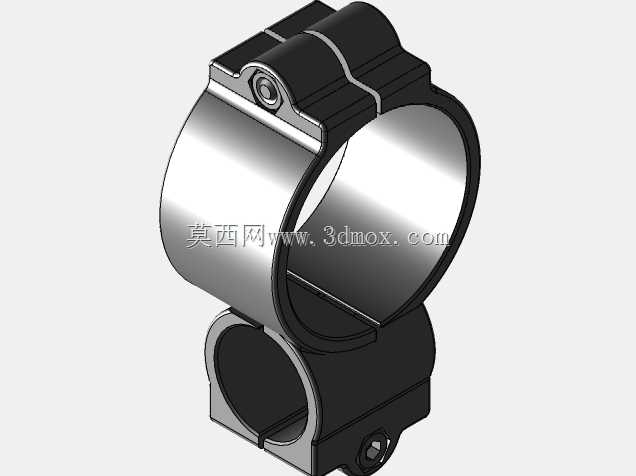

　　从结构设计来看，这款支架采用两个不同通径的抱箍本体一体式衔接的结构，大直径抱箍适配25mm规格的主管道，小直径抱箍适配旁支细管路，两个抱箍的轴线呈空间垂直交叉排布，刚好对应交叉走向的两根管路的安装姿态，不需要额外调整安装角度就能直接对位卡装。抱箍采用开口式卡箍结构，每个抱箍的开口端都设计了带内六角螺栓的锁紧结构，安装时不需要完全拆下螺栓，只需要拧松锁紧件将抱箍开口撑开，卡入对应管径的管道之后再拧紧螺栓即可完成抱紧固定，相比传统的对合式双半环管夹，安装步骤更少，现场装配效率更高。

　　设计过程中重点考虑了管路运行的受力特性，两个抱箍的衔接部位做了加厚过渡处理，避免两根管路因为振动产生的交变应力集中在衔接位置导致支架断裂，抱箍的内壁做了与管道外径完全匹配的圆弧面，抱紧时整个圆弧面与管壁均匀接触，不会出现局部应力集中压伤薄壁管路的问题，同时也能提升抱紧摩擦力，避免管路在压力波动、设备振动时出现轴向窜动或者周向转动。抱箍外侧的锁紧凸台做了加高加厚设计，内六角螺栓的安装孔深度完全匹配标准螺栓的螺纹啮合长度，锁紧时不会出现滑牙或者凸台开裂的问题，螺栓头部完全沉在凸台的沉孔内，不会突出支架外轮廓，避免安装后与周边其他零部件产生干涉。

　　从安装边界来看，这款支架不需要额外的安装底座，直接通过自身的两个抱箍分别抱紧两根交叉管道即可完成固定，特别适合在设备内部狭小空间、管线密集的布设区域使用，不需要在周边结构上打孔安装固定座，不会破坏原有设备的结构强度。在实际应用中，这类支架常被用在自动化设备的气动管路排布、小型液压站的油路交叉固定、洁净车间的流体输送管线定位、户外设备的穿线管路固定场景中，相比扎带固定、焊接支架固定的方式，这款支架属于可拆卸式结构，后期管线维护、调整走向时只需要拧松螺栓即可调整位置或者拆卸，不会对管路造成不可逆的损伤。

　　结构细节上，两个抱箍的衔接位置没有采用直角突变的结构，而是做了圆弧过渡的加强筋设计，既提升了整体结构的抗扭强度，也避免了直角位置的应力集中，在长期受振动载荷的工况下也能保持结构稳定性。抱箍的开合间隙设计合理，拧松螺栓后开口的撑开量刚好可以让对应管径的管道顺利卡入，不需要借助外力撬开抱箍，同时锁紧后开口位置留有微小的均匀间隙，保证螺栓锁紧时抱箍的抱紧力完全作用在管壁上，不会出现两个开口端提前贴合导致抱紧力不足的问题。针对不同材质的管路，比如PVC管、不锈钢管、尼龙气管、橡胶软管等，这款支架的抱紧力可以通过螺栓的拧紧力矩灵活调整，针对薄壁软管可以适当降低拧紧力矩，既保证固定效果，又不会夹扁管路影响介质流通；针对硬质金属管路可以适当加大拧紧力矩，保证大流量介质输送时管路不会因为压力冲击产生移位。

　　在管线排布的实际施工中，交叉管路的固定如果处理不当，很容易出现两根管路相互摩擦，长期运行后管壁磨破出现泄漏、线路破损短路的问题，这款一体式支架将两根交叉管路的相对位置完全固定，两者之间保持稳定的相对姿态，不会因为设备运行、管路振动产生相对摩擦，大幅提升管路系统的运行可靠性。同时一体式的结构相比两个独立管夹拼接固定的方式，整体占用的空间更小，在管线密集的线槽、设备内部走线区域，可以有效提升空间利用率，让管线排布更加整齐规整，也方便后期的管线排查与维护。
