沿Y轴手动微调显微镜位移调节机构

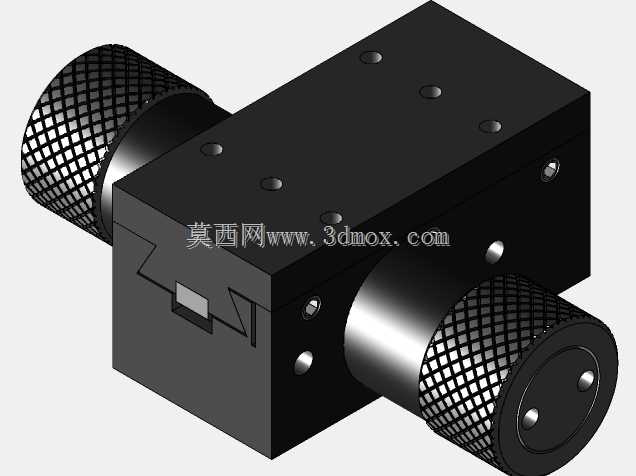

　　在光学检测、显微观测类设备的实际搭建场景中，手动位移调节机构是不可或缺的核心功能部件，这类部件不需要接入驱动控制系统，完全依靠操作人员手动操作完成微米级的位置微调，适配实验室小批量观测、工业产线人工抽检工位的使用需求，相比电动位移台成本更低、部署更灵活，也不存在电控系统的延迟与故障风险。这款沿Y轴布置的手动调节机构，核心服务于显微镜观测光路的轴向位置调整，解决观测过程中焦距微调、观测视野对位的实际需求，在半导体晶圆人工目检、精密零部件表面瑕疵观测、生物样本显微观察等场景中，这类手动调节结构的使用频率极高。从结构设计逻辑来看，整个调节机构采用封闭式箱体作为承载基体，箱体两侧对称布置滚花调节旋钮，

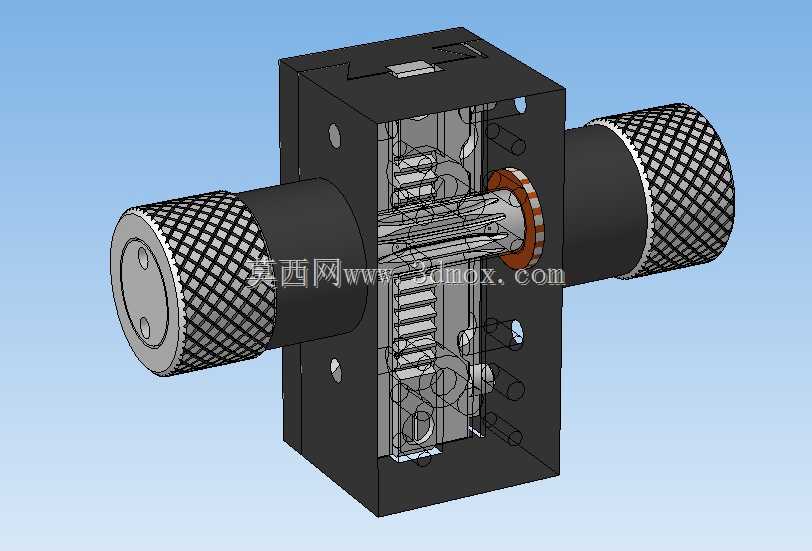

　　旋钮表面的网纹滚花完全按照手动操作的摩擦力需求设计，操作人员佩戴无尘手套也能稳定拧动，不会出现打滑问题。内部传动采用精密齿条与齿轮配合的传动结构，齿轮轴直接与两侧的调节旋钮刚性连接，转动旋钮时即可带动与齿条固连的安装载板沿Y轴做直线位移，传动链全程无多余传动环节，反向间隙控制在极小范围内，避免微调过程中出现空程差导致的调节滞后。箱体内部预留了足够的行程空间，可满足常规显微镜观测所需的焦距调节行程范围，不会出现调节到极限位置出现卡滞、传动件脱开的问题。安装边界方面，整个调节机构的基体采用方正的箱式结构，四个角位预留了贯通的安装孔位，可直接通过螺栓固定在光学平台、设备安装基板上，安装孔的孔位公差按照精密光学装调的标准设计，

　　装配后不会出现机构偏斜导致的调节方向与光轴不平行的问题。机构的输出端也就是显微镜安装位，设置了标准的安装接口，可适配常规规格的显微镜镜筒、镜头转接环，不需要额外加工转接件即可完成装配。结构细节上，调节旋钮与箱体的衔接位置设置了耐磨轴套，长期反复拧动也不会出现轴孔磨损导致的旋钮晃动问题，内部传动的齿条与齿轮件都做了润滑预留槽，装配时填充低温润滑脂，可保证长期使用过程中调节手感顺滑，不会出现卡顿、阻尼不均匀的问题。箱体侧面预留的观察缺口，既可以在装配时直观检查内部齿轮齿条的啮合状态，也能在后期维护时快速观察内部润滑情况、是否有异物进入传动腔，不需要完全拆解机构就能完成基础的维护检查。不同于市面上常见的单旋钮调节结构，

　　这款双侧旋钮的设计可以让操作人员在设备的左右两侧都能完成调节操作，适配不同工位的操作习惯，不管是左手操作还是右手操作都能顺畅完成微调动作，不需要刻意调整身体站位去适配旋钮位置。在实际选型适配时，这类手动调节机构不需要配套驱动器、控制器，只需要完成机械安装即可投入使用，非常适合用于对成本敏感、不需要自动化位移调节的观测类设备，在教学实验用显微镜、便携式工业检测设备的结构设计中，这类结构的复用性极强，结构工程师可以直接基于这个成熟的传动结构，根据自身设备的安装尺寸、行程需求做局部参数调整，就能快速完成整机的调节模块设计，大幅缩短研发周期。整个机构的所有零部件都采用常规机械加工工艺即可完成生产，箱体采用铝合金铣削加工，表面做黑色阳极氧化处理，既可以提升表面耐磨性能，也能避免金属反光干扰显微观测的光路，旋钮采用铝合金车削后做滚花处理，内部齿轮齿条可采用不锈钢或者铜质材料加工，兼顾耐磨性能与传动顺滑度，不会因为长期使用出现磨损导致调节精度下降。
