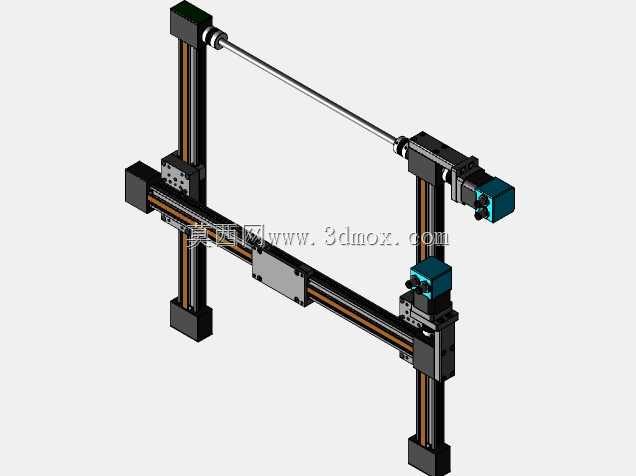

300mm行程igus DLE-FG线性XY驱动轴

　　这款双轴线性驱动结构，核心采用igus DLE-FG系列直线传动组件搭建，X、Y两轴正交布置形成平面运动坐标系，单轴有效行程设定为300mm，主要面向小负载平面点位作业场景提供直线运动输出。在3C电子小件分拣、实验室样本移载、小型点胶工位、桌面级检测设备的进给单元中，这类紧凑型XY驱动轴的应用占比不低——相比大行程重载桁架模组，它的安装空间占用更小，运动惯量低，适合对定位速度有要求但负载不大的作业工况。

　　从结构设计逻辑来看，两轴均采用集成式驱动布局，驱动单元与直线导向部分做了一体化整合，不需要额外设计电机安装转接座、联轴器避让位，能大幅压缩整机的外形轮廓尺寸。导向部分采用低摩擦滑动副配置，相比滚珠导轨结构，它的抗粉尘能力更强，日常维护不需要频繁加注润滑脂，在多尘的车间环境、或者长期无人值守的自动化工位中使用，能降低运维频次。XY两轴的连接部位采用等高转接块设计，转接块上预留了统一规格的工具安装孔位，不管是加装吸盘、点胶阀、检测探头还是小型夹具，都可以直接通过标准紧固件锁紧，不需要二次加工转接板，能缩短设备组装的调试周期。

　　安装边界方面，整套模组的底座安装孔采用对称式排布，孔位间距适配常规工业铝型材的槽口间距，不管是直接固定在设备台面上，还是搭配铝型材框架搭建桌面工作站，都不需要额外打孔适配。X轴的运动拖链内置在轴体侧边的走线槽内，Y轴的动力线、信号线顺着拖链排布，不会出现线缆外露剐蹭的问题，运动过程中线缆弯折半径固定，能延长线缆的使用寿命。两轴的硬限位块设置在行程两端，采用聚氨酯缓冲材质，运动到极限位置时不会产生刚性撞击，既可以降低运行噪音，也能避免撞击导致的轴体偏移问题。

　　实际选型应用时，需要注意这套驱动轴的负载安装面的重心偏移量，因为Y轴是搭载在X轴的滑座上运动，如果末端负载重心偏离安装面中心过远，会导致导向副单侧受力偏大，长期运行会加剧磨损，影响运动精度。如果需要搭配视觉检测工位使用，可以直接在转接块上预留的侧装孔位加装工业相机支架，不需要额外拓展安装空间。这套结构的运动重复定位精度能满足大部分民用轻工业、教学实验设备的使用要求，不需要额外加装高精度光栅尺做闭环反馈，能控制整套运动单元的成本。

　　在三维建模过程中，这套结构的所有配合面都按照实际装配公差做了间隙预留，导向部分的滑动配合间隙设定在合理范围，既不会出现运动卡滞，也不会有过大的旷量。所有紧固件的沉头深度、孔位大小都符合标准件选型要求，导出工程图后可以直接用于生产加工，不需要二次调整尺寸。轴体两端的端盖采用快拆结构设计，如果后期需要更换驱动皮带或者调整预紧力，只需要拆下两端端盖就可以操作，不需要将整套模组从设备上拆解下来，维护便利性较好。
