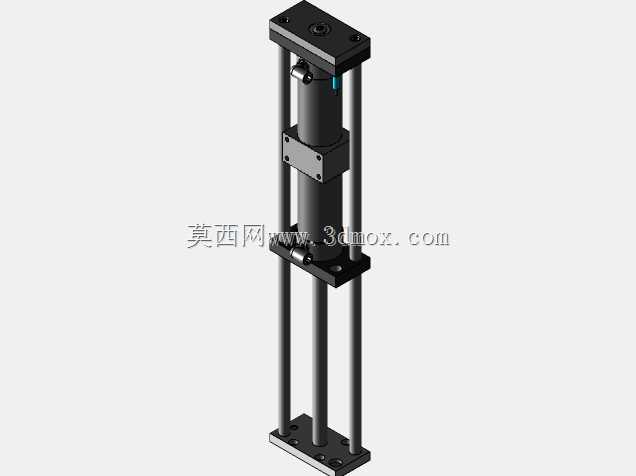

在轻工装配、电子元器件上下料、小型工装夹具的工位布局中,经常会遇到需要双侧同步提拉、避免工件偏载卡滞的作业场景,这类场景如果采用单缸单侧提拉结构,很容易因为受力点偏离负载重心,导致导向杆出现别劲、密封件偏磨的问题,长期运行下不仅会缩短气动元件的使用寿命,还可能因为提拉过程中工件倾斜掉落,造成产品磕碰损伤甚至工位安全隐患。这套采用双面杆搭配300mm行程气举的提拉结构,正是针对这类双侧同步受力的作业需求设计的,整套结构将驱动气缸布置在两根平行导向杆的中间位置,动力输出轴线与两根导向杆的对称中心完全重合,从根源上消除了偏载力矩的产生,保证提拉动作全程平稳无卡滞。
从结构设计逻辑来看,两根平行布置的双面杆既是承载受力件,也是运动导向件,杆体表面做了硬氧化耐磨处理,配套的直线轴承座直接集成在安装基板上,不需要额外加装外置导向附件,既压缩了整体安装空间,也减少了装配过程中的同轴度调整工作量。300mm的额定行程是结合多数中小型工位的上下料高度差确定的,这个行程长度既可以覆盖工装板顶升、工件取放避让、夹具开合让位等常见作业的位移需求,也不会因为行程过长导致杆体悬伸量过大,影响高速往复动作下的结构刚性。气举驱动端采用了浮动接头与上部提拉负载板连接,能够抵消少量安装面的平面度误差,避免气缸活塞杆承受径向力,这也是气动执行结构设计中很容易被忽略的细节——很多新手工程师在做直连驱动结构时,往往会忽略加工和装配带来的形位公差,强行刚性连接后会让活塞杆长期承受径向剪切力,很容易出现活塞杆弯曲、端盖漏气的故障。
在安装边界方面,这套结构的安装孔位全部采用标准化间距设计,两根导向杆的中心距、气缸安装座的螺纹孔规格都和市面主流的气动滑台、直线顶升单元尺寸兼容,设计人员在做整线布局时,可以直接替换同行程规格的现有顶升部件,不需要重新加工安装基板。结构的下部安装面预留了足够的传感器安装空间,可以在行程的上下极限位置加装磁性开关或者机械限位块,方便接入设备的PLC控制系统实现动作逻辑互锁,比如当提拉机构上升到位后才允许工装夹具松开工件,下降到位后才允许输送线启动运行,避免动作时序冲突引发的设备碰撞。
实际应用中,这套结构除了常规的工件提拉作业,还可以拓展用作小型工装的翻转避让驱动、检测工位的顶升定位、包装线的箱盖开合执行机构,因为双侧导向的结构抗偏载能力比单杆气缸强很多,即使负载的重心有少量偏移,也能依靠两根导向杆的支撑保持动作平稳,不需要额外增加辅助导向轴。在负载适配层面,结构的承载上限由导向杆的直径和气缸缸径共同决定,设计时已经做了受力校核,在0.5MPa的常规工厂供气压力下,能够稳定承载15kg以内的负载做每秒200mm的往复动作,完全满足多数轻型自动化工位的负载需求。
从建模细节来看,整套结构的所有配合面都做了公差标注参考,导向杆与轴承座的配合采用间隙配合公差,既保证运动顺滑不会卡滞,也不会因为间隙过大出现提拉过程中的晃动;气缸安装座与基板的连接采用定位销加螺栓的固定方式,保证气缸轴线与导向杆的平行度控制在0.02mm/m以内,避免长期运行出现偏磨。结构上所有的棱角位置都做了倒角处理,既避免装配时划伤操作人员,也不会因为应力集中导致零件在长期交变载荷下出现开裂。气路接口的位置预留了足够的气管弯曲空间,不会出现气管和运动部件干涉摩擦的问题,这些细节都是在实际设备调试过程中反复验证优化过的,能够直接导入到整机装配中使用,减少设计人员的细节校核工作量。
