显微镜XY轴电动位移驱动工作台结构

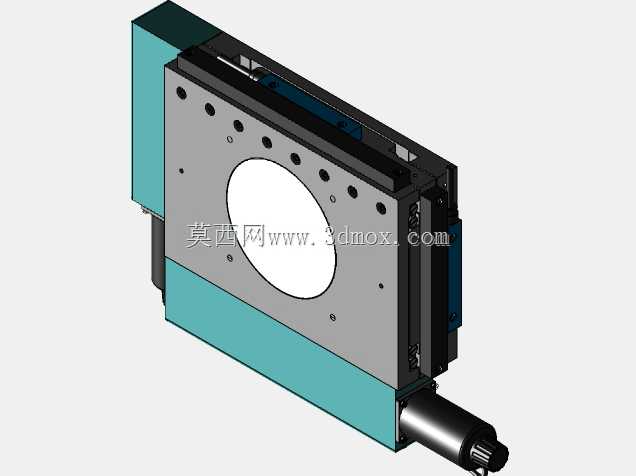

　　在半导体晶圆检测、精密材料形貌观测、生物显微成像等场景中，手动调节的显微镜载物台很难满足微米级定位、长时程连续扫描、多点位自动巡航的作业需求，这款XY双轴集成式电动驱动载物台，就是针对这类高精度光学检测场景开发的核心位移执行部件。不同于市面上常见的两层叠装式XY滑台，这款产品将X、Y两个方向的驱动传动组件集成在同一台体内部，大幅压缩了垂直方向的安装厚度，对于倒置显微镜、共聚焦显微镜这类对物镜工作距离有严格限制的设备来说，这种薄型化设计能有效避免台体与物镜、聚光镜组件发生运动干涉，适配更多型号的光学观测主机。从结构设计逻辑来看，台体上层的方形安装面板预留了大尺寸中心通光孔，通光孔周围按标准光学载物台接口规格布置了螺纹安装孔，

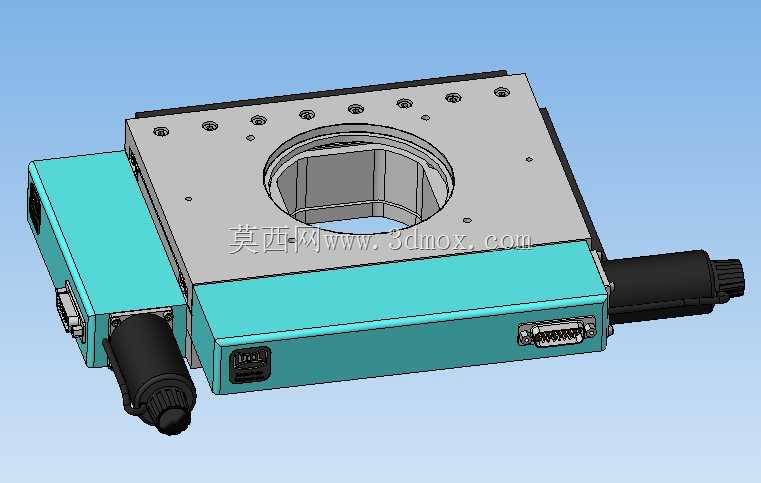

　　既可以直接放置标准玻片夹具、晶圆承托托盘，也能适配定制化的样品夹持工装，通光孔的尺寸覆盖了从低倍物镜大视场观测到高倍油镜小范围扫描的全视野需求，不会出现台体遮挡光路的问题。两个轴向的驱动单元分别布置在台体相邻的两个侧边，采用侧装式伺服驱动组件搭配精密交叉滚柱导轨的传动方案，侧装布局既不会占用台体上方的样品操作空间，也能让驱动线缆从台体侧后方统一引出，避免走线杂乱干扰光学成像，同时侧装的驱动端预留了标准D-sub通讯接口，可直接对接通用的运动控制卡，无需额外定制转接线缆。传动链路采用精密研磨丝杠搭配消隙螺母结构，能有效消除反向传动间隙，保证往复定位的重复精度，配合导轨的预紧设计，即使在高速连续扫描过程中，

　　台体也不会出现侧向窜动或俯仰偏摆，保证观测画面的稳定性。安装边界方面，台体整体采用方正的一体式铸铝基座，基座底面预留了与显微镜主机载物台安装位匹配的定位销孔与固定螺纹孔，安装时无需额外制作转接板，可直接替换同规格的手动载物台，完成电动化升级；台体的运动行程覆盖常规显微观测的常用扫描范围，既可以完成小范围内的微米级步进调整，也能支持大尺寸样品的全幅面拼接扫描，在实际使用中，配合上位机的运动控制程序，可实现样品表面的自动网格扫描、特征点位自动定位复测、长时间序列成像时的焦点漂移补偿等功能，大幅降低检测人员的手动操作强度，提升批量检测的一致性。台体侧面除了驱动通讯接口外，还预留了原点传感器、限位传感器的集成接口，

　　出厂时已完成两个轴向的硬限位、原点位置校准，用户安装完成后无需额外调试限位位置，即可直接上电使用，避免超程运动造成的丝杠、导轨损坏。外壳采用拼接式钣金封板设计，将内部的传动、传感组件完全封闭，既能阻挡观测环境中的灰尘、纤维碎屑进入传动间隙，长期使用也无需频繁拆开维护导轨与丝杠，封板表面做了哑光阳极氧化处理，不会反射显微镜的照明光线，避免杂散光进入成像光路影响观测画质。两个轴向的驱动组件均采用同规格的高精度驱动单元，备件通用性强，后期维护更换时无需单独定制配件，驱动端的输出轴与丝杠采用柔性联轴器连接，可抵消安装过程中产生的微小同轴度误差，避免电机轴承受额外径向力，延长驱动组件的使用寿命。在实际选型适配时，需要注意台体的中心通光孔与所用物镜的最大视场、聚光镜的通光直径匹配，同时确认台体的安装孔位与原有显微镜载物台的接口尺寸一致，若存在尺寸差异，可通过薄型转接板完成适配，转接板需做平面度处理，避免安装后引入台体倾斜误差，影响成像的齐焦性能。
