带制动功能的三菱HG-KR23BJ交流伺服电机

　　这款带制动器的交流伺服电机，属于小功率伺服执行单元范畴，在自动化产线、数控进给轴、垂直升降类机构中有着极高的应用频次，尤其是在需要断电保持位置、防止负载下坠的工况下，自带的制动器单元能直接省去额外的外置制动组件安装空间，大幅简化设备的传动链布局。从实际选型适配的角度看，这类200W级别的伺服电机，常被用在桌面型数控设备的X/Y/Z轴进给、小型机械手的关节驱动、包装设备的送膜/切刀机构、电子制造设备的精准对位平台上，制动器的存在主要解决垂直安装轴断电后的重力滑落问题，比如贴装头上下运动、小型升降台的位置保持，避免断电后负载移位造成的工件磕碰、定位偏差甚至安全隐患。

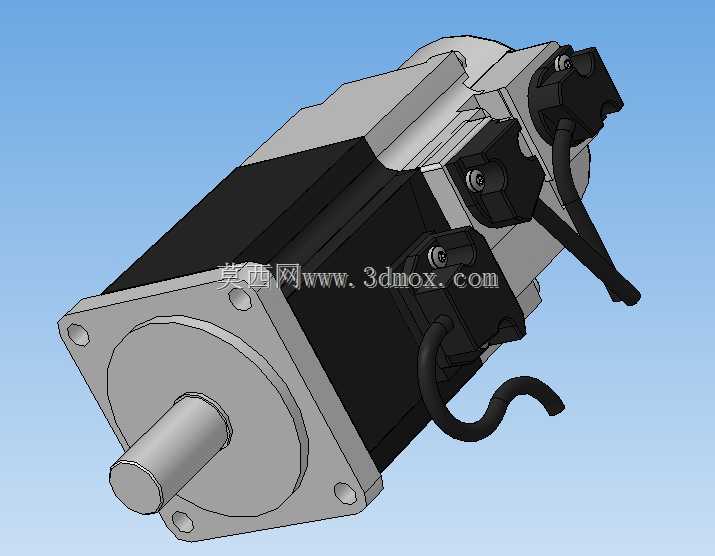

　　从结构设计逻辑来看，电机本体采用方形法兰安装结构，输出轴为标准光轴带键槽的形式，适配常规的联轴器连接需求，制动器模块集成在电机后端，与电机本体同轴布置，没有额外的径向突出结构，不会增加电机的安装径向尺寸，这一点对于安装空间局促的紧凑型设备来说十分友好。电机的动力线缆与编码器线缆采用侧出式布局，线缆接头做了防松卡扣设计，在设备运行产生持续振动的工况下，能避免接头松脱导致的信号中断、动力缺相问题，线缆的弯曲半径预留了足够的冗余，在拖链内往复弯折的工况下也能保证较长的使用寿命。

　　安装边界方面，这款电机的法兰为标准40mm方法兰，安装孔位间距符合通用小功率伺服的安装尺寸规范，输出轴轴径为8mm，轴伸长度25mm，在做安装板设计时，需要注意法兰止口的配合公差，通常采用H7/k6的过渡配合来保证电机输出轴与传动部件的同轴度，避免偏心造成的轴承磨损、运行异响问题。制动器的供电为独立回路，在电气设计时需要单独配置制动电源模块，确保断电瞬间制动器能快速抱闸，抱闸响应时间通常在几十毫秒级别，能在设备急停、断电的瞬间锁死输出轴，避免负载位移。电机本体的散热筋沿轴向布置，在自然冷却的条件下就能满足额定工况下的散热需求，不需要额外加装散热风扇，进一步降低了设备的整体噪音与成本。

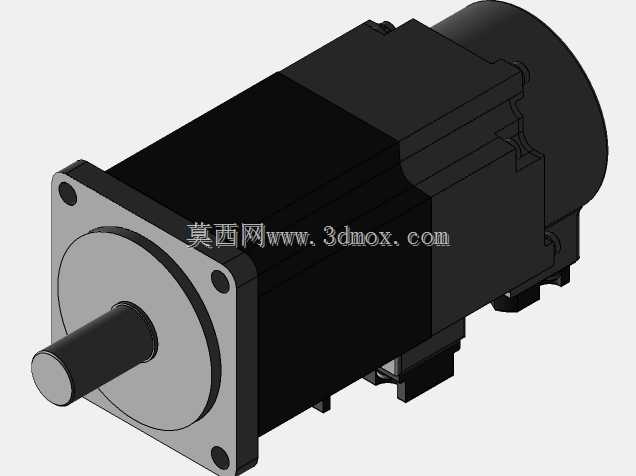

　　在三维建模的细节处理上，模型还原了电机本体的分模线、接头的卡扣结构、安装孔的倒角细节，输出轴的键槽尺寸、法兰止口的深度都按照实际产品的尺寸参数做了还原，在做设备整体装配时，可以直接用这个模型做干涉检查，验证电机与周边安装板、线缆拖链、传动部件的空间间隙是否满足要求，避免实际加工装配时出现空间干涉的问题。另外模型也还原了制动器部分的外形轮廓，在做后置安装空间校核时，能准确判断电机后端与设备护罩、走线槽的距离，不需要额外预留多余的安全余量，能帮助设计人员尽可能压缩设备的整体外形尺寸，提升设备的紧凑性。

　　从实际使用的功能特性来看，这款伺服电机的编码器为高分辨率增量型或者绝对值型，能实现精准的转速与位置控制，搭配对应的伺服驱动器可以实现位置、速度、转矩三种控制模式切换，适配不同的工况需求，制动器为失电制动类型，也就是在断电状态下依靠弹簧压力抱紧电机后端的制动盘，通电时电磁力吸合摩擦片释放转轴，这种设计的安全冗余度更高，即使设备出现供电故障，制动器也能自动抱闸，避免安全事故。在做垂直轴设计时，还需要注意制动器的动作时序，要保证电机在励磁状态下再释放制动器，停止时先让电机保持零速位置再触发抱闸，避免抱闸过程中负载出现滑移，影响定位精度。
